W237-割灌机的设计 下载积分：50　资料编号： W237

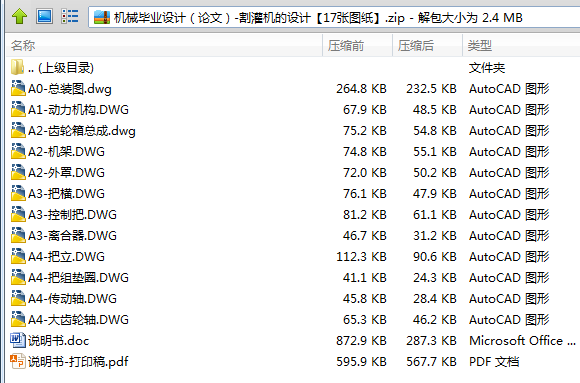

作品包括:

word说明书一份，共45页，约16000字

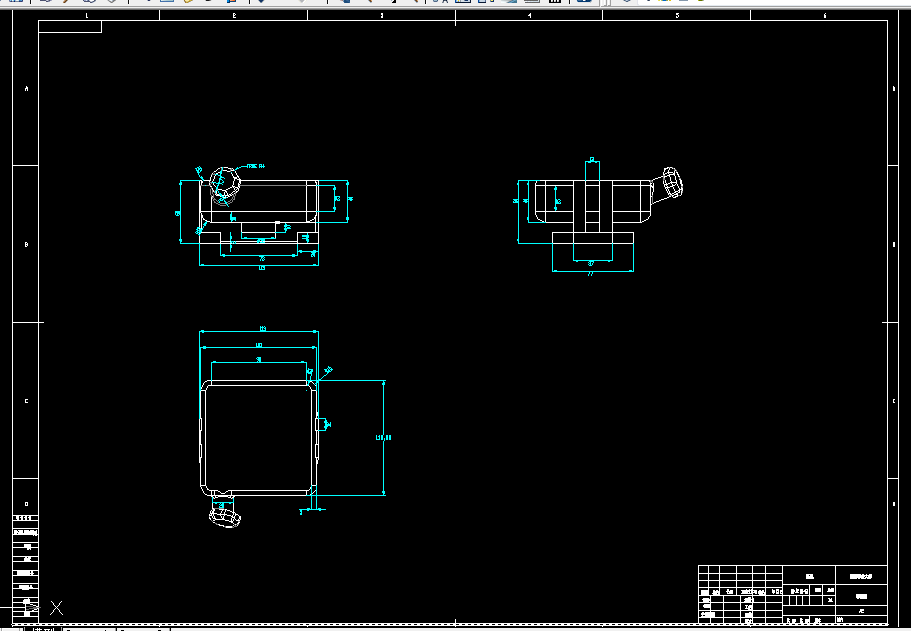

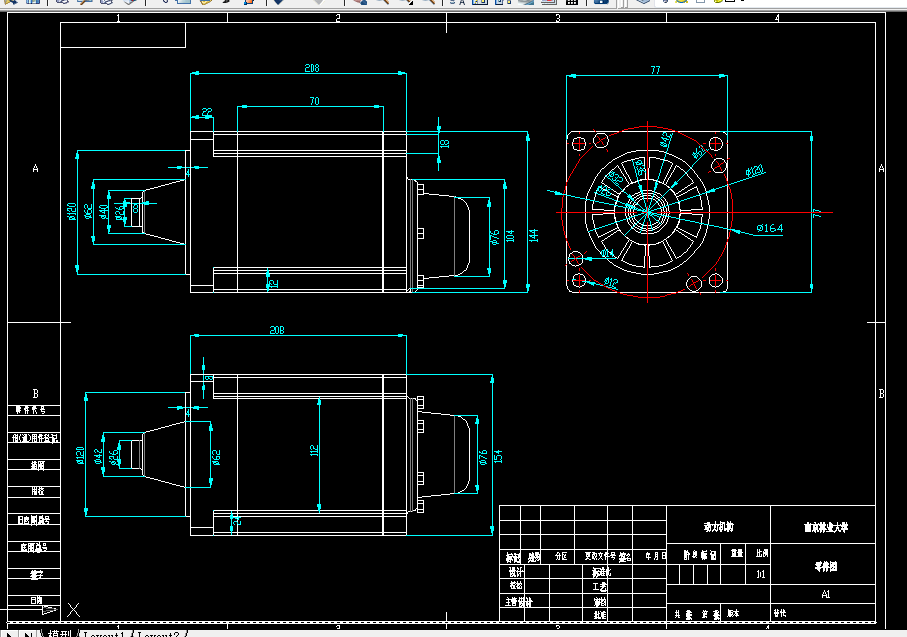

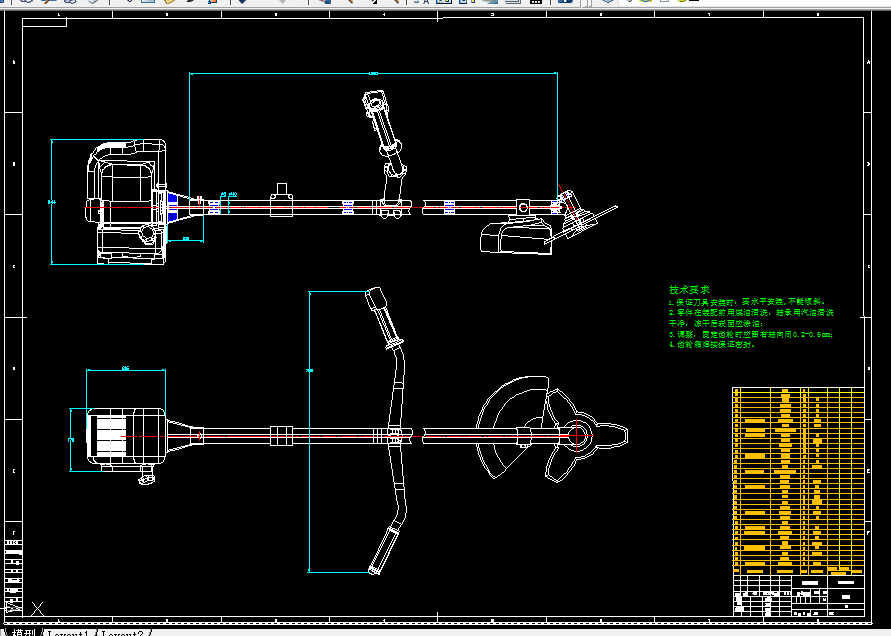

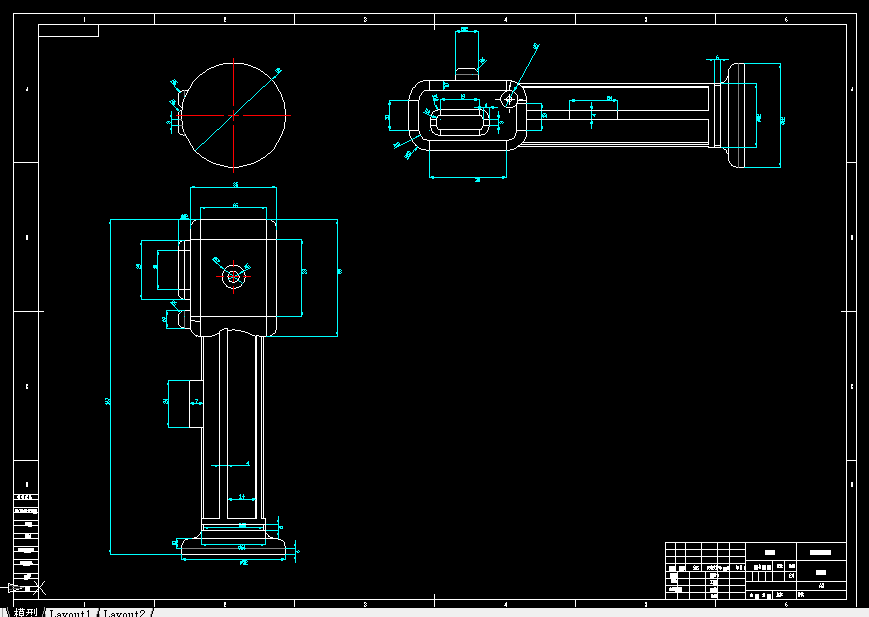

CAD版本图纸，共12张

割灌机的设计

摘要

割灌机作为营林机械的一种，用于林地清理、幼林抚育、次生林

改造和森林抚育采伐等割除灌木、杂草、修枝、伐小径木、割竹等作

业。我国灌木树种资源极为丰富，近几年来，为了防沙固沙、保持水

土、改善生态系统、维持生态平衡，正在持续大面积种植灌木，仅内

蒙古鄂尔多斯市就有沙生灌木1200 多万亩，我国西部地区沙生灌木

资源也非常丰富且集中，根据沙生灌木的生物学特性，每3-5 年就需

进行平茬，平茬后生长加快，萌发力加强，具有复壮作用。平茬收割

时若手工劳作，其劳动强度大且生产效率低，因此，为了提高生产效

率，割灌机必不可少。而本次设计的侧挂式割灌机就是其中一种简便、

快捷的机具。

割灌机能切割直径18cm 以内的多种林木杂草；应尽可能小型便

携，以方便在地区崎岖、起伏不定的山林地带操作，灵活工作；动力

装置应符合国标要求；长期在恶劣的噪声环境中工作会导致职业性耳

聋，并且在4KHz 附近容易产生听力损失，这是职业性耳聋的特点，

所以割灌机工作时应尽量防止噪声过大，并使用消音器；要尽量减小

把手的振动；工作部分采用尼龙丝、圆锯刀片等作为切割部件。

关键词：割灌机；减噪；减震。

1.3 主要技术指标和重要技术参数

（1）整机重量≤8kg

8

（2）振动加速度a≤7m/s2

（3）耳旁噪声≤90dB

（4）修剪灌木杂草株径：20mm

目录

引言

第一章技术任务书

1.1设计的依据……………………………………………… 1

1.2产品的用途及使用范围………………………………… 1

1.3主要技术指标和重要技术参数………………………… 1

1.4主要工作原理…………………………………………… 2

1.5国内外研究状况………………………………………… 2

1.5.1国内外发展概述

1.5.2常见的割灌机械分类及其割灌原理

1.6离合器的设计…………………………………………… 5

1.6.1确定总体设计方案…………………………………… 6

1.6.2确定离合器需要传递的扭距 …………………………6

1.6.3摩擦式离合器摩擦片参数与尺寸计算……………… 6

1.6.4摩擦式离合器圆柱螺旋压缩弹簧参数与尺寸计算……8

1.6.5圆盘摩擦离合器轴平键参数与尺寸计算………………10

1.7机构设计与用户的一致性设计…………………………13

第二章设计计算说明书

2.1设计方案论证……………………………………………14

2.1.1割灌机的设计原理………………………………… 14

2.1.2方案的选择………………………………………… 14

2.1.3机构的动力选择…………………………………… 15

2.2齿轮的设计………………………………………………16

2.2.1设计参数……………………………………………16

2.2.2轮齿的受力分析……………………………………19

2.2.3齿根弯曲疲劳强度计算…………………………… 20

2.2.4齿面接触疲劳强度计算…………………………… 22

2.2.5曲齿锥齿轮传动……………………………………23

2.2.6齿轮箱的降噪研究…………………………………25

2.3把手振动分析

2.3.1主要振源分析………………………………………27

2.3.2把手振动测试与频谱分析………………………… 28

2.3.3振动分析小结………………………………………29

3 割灌机的使用注意事项

3.1 使用注意事项………………………………………… 31

3.2使用保护用品………………………………………… 33

4 结论

致谢

参考文献

附录
