W286-休闲式电动摇椅的设计 下载积分：50　资料编号： W286

作品包括:

word说明书一份，共35页，约16000字

任务书一份

开题报告一份

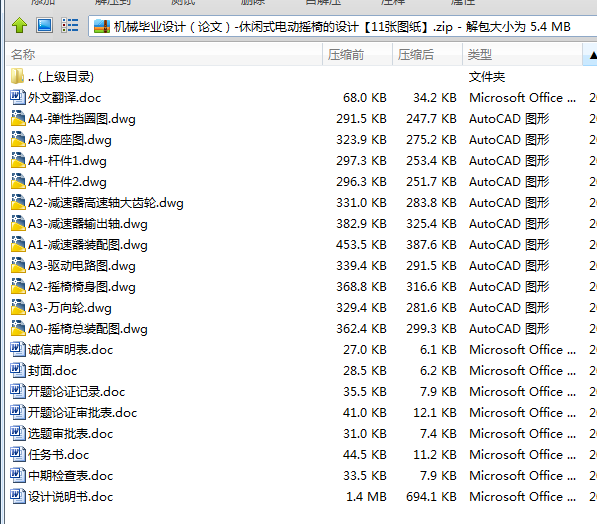

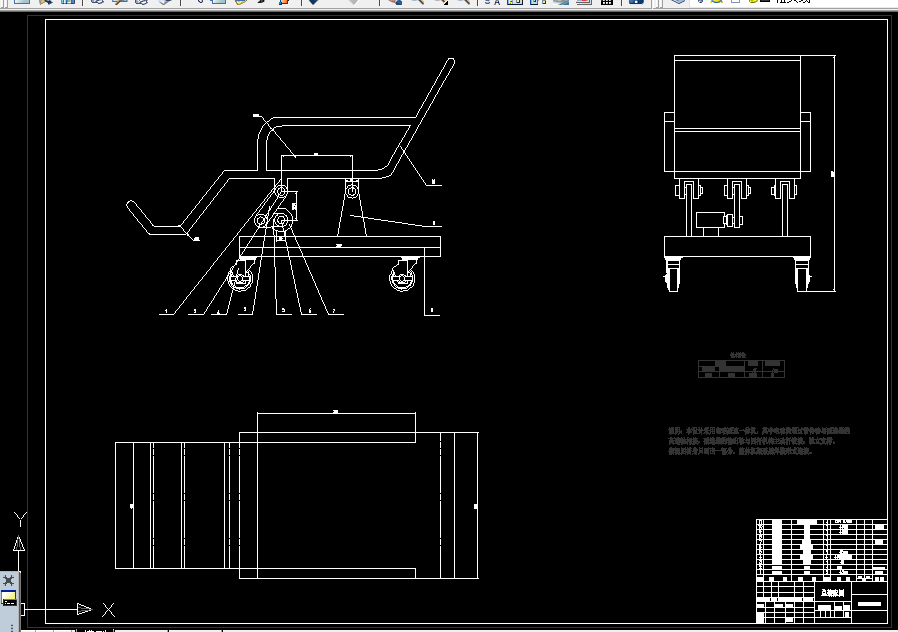

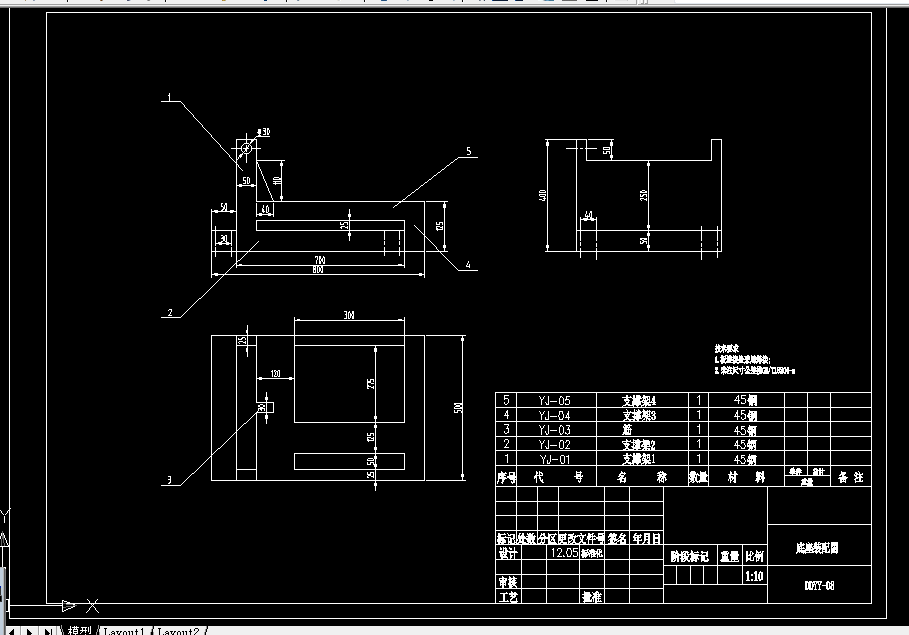

CAD版本图纸，共11张

目    录

摘要 4

1  前言 5

1.1  摇椅的历史 5

1.2  研究的背景与现实意义 5

1.2.1  研究的背景 5

1.2.2  研究的理论与现实意义 5

1.3  研究动机与目的 6

1.4  国内外研究现状 6

2  基于休闲理念的设计观 7

2.1  对休闲理念的解读 7

2.2  休闲式设计的特点 9

2.3  电动摇椅休闲化设计的影响因素 10

3  电动摇椅的总体结构设计 11

3.1  总体设计 11

3.2  椅架和椅身的结构设计 12

3.2.1  椅架的结构设计 12

3.2.2  椅身的简单设计 13

4  传动机构的总体设计 13

4.1  确定传动方案 13

4.2  电动机的选取 14

4.2.1  选择电动机的类型和结构型式 14

4.2.2  选择电动机功率 14

4.2.3  确定电动机转速 15

4.3  计算总传动比及分配各级传动比 15

4.3.1  总传动比 15

4.3.2  分配各级传动比 15

4.3.3  计算各轴的转速 16

4.3.4  传动装置的总效率 16

4.3.5  调速部分 16

4.4  计算传动装置的运动和动力参数 17

4.4.1  各轴输入功率 17

4.4.2  各轴输入转矩 17

4.5  设计V带和带轮 18

4.5.1  确定V带型号 18

4.5.2  验算带速 18

4.5.3  取V带基准长度 和中心距a 18

4.5.4  验算小带轮包角 18

4.5.5  求V带根数Z 18

4.5.6  求作用在带轮轴上的压力 19

4.6  减速器齿轮的设计 19

4.6.1  高速级大小齿轮的设计 19

4.6.2  低速级大小齿轮的设计 20

4.7  减速器机体结构尺寸 21

4.8  减速器轴的设计 22

4.8.1  高速轴设计 22

4.8.2  中间轴的设计 23

4.8.3  从动轴的设计 24

4.9  减速器其他部分的设计 28

4.10  减速器润滑方式的确定 28

4.11  电动机带轮的设计 28

4.12  四杆机构的设计 28

4.12.1  选用四杆机构的原因 28

4.12.2  四杆机构的设计 29

4.12.3  材料的选择 31

4.13 万向轮的选择 31

5.  C8051F311单片机的选用 32

5.1  选用C8051F311单片机的原因 32

5.2  单片机的使用 32

5.3  驱动电路设计 32

6.  结论 34

参考文献 34

致谢 35

休闲式电动摇椅的设计

摘  要：休闲文化是指人在进行休闲活动时创造和构建的生活状态和文化方式。它是人类社会发展的产物,是社会进步的标志。本文进行休闲式电动摇椅的设计，其中摇椅安装在底座上，摇摆单元形成一个平面曲柄摇杆机构，接通电源，电动机转动，带动曲柄作圆周运动，曲柄驱动连杆做平面运动，摇摆单元绕架体单元上的两个同轴对称支座连续摇摆。本文创新是使用一种以C8051F311单片机为核心的座椅自动控制系统，系统具有自动测量座椅安装的位置极限，记忆多个座椅位置等功能。

关键词：休闲文化；摇椅；电动机；减速器；C8051F311单片机
