W298-QTZ40塔式起重机总体及塔身的优化设计 下载积分：50　资料编号： W298

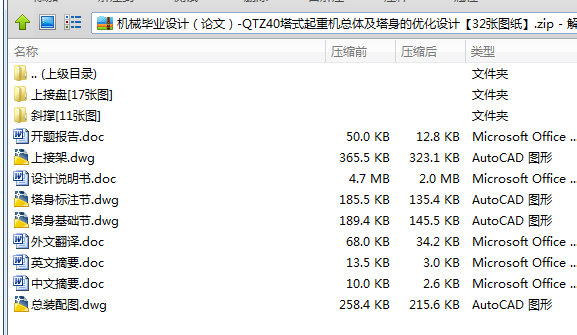

作品包括:

word说明书一份，共131页，约38000字

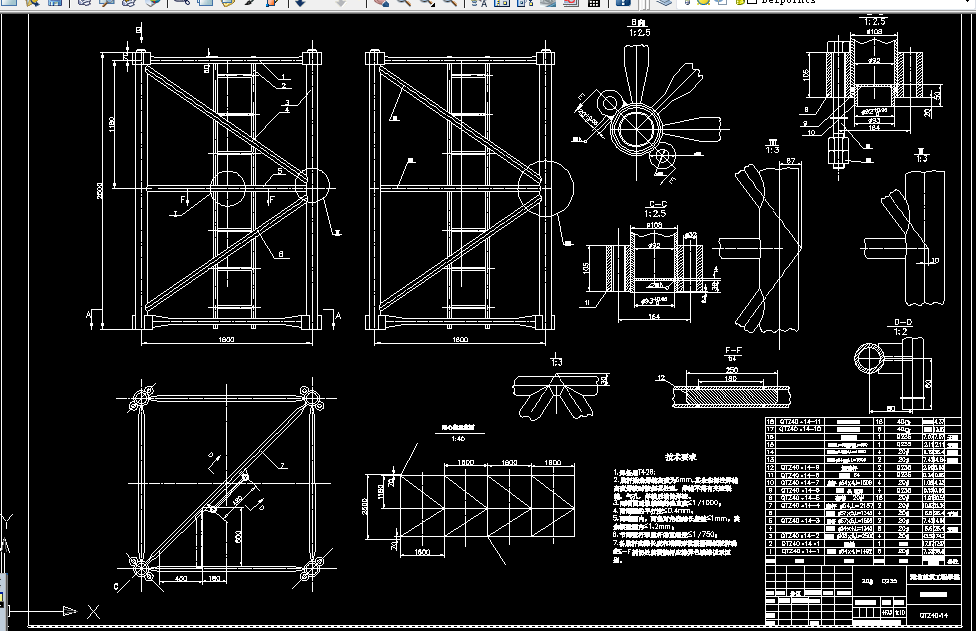

CAD版本图纸，共32张

摘要

本次设计在参照同类塔式起重机基础上，对QTZ40型塔式起重机进行总体设计及塔身分析设计。在塔身设计工程中，采用了有限元法对其进行分析计算，采用了ANSYS10.0软件进行分析。

首先按照整机主要性能参数，确定各机构类型及钢结构型式，主要确定了塔身的结构参数，并按照风载荷平行于起重臂方向，风载荷与起重臂方向呈45度角时两种工况分析。通过对塔身作适当的简化，应用ANSYS10.0软件建立塔身的有限元模型，施加各工况载荷，进行求解，进而可得各工况下各节点受力情况及各单元所受轴向力、轴向应力大小及各工况下塔身的变形挠度大小，并能演示塔身加载过程的动画，清晰的展现了各种工况下塔身的受力性能。

本次设计分析通过修改模型参数共准备了三种不同方案，进而对不同模型方案进行分析比较。由比较不同模型在相同工况下的受力状况及刚度状况，综合分析强度和刚度条件，可得出受力最为合理的一组模型参数，通过对此组参数下模型进行强度及刚度校核，进而获得塔身的最终参数结果。

关键词：QTZ40型塔式起重机     塔身    有限元分析     ANSYS10.0

第1章 前言

1.1 塔式起重机概述

塔式起重机是一种塔身竖立起重臂回转的起重机械。在工业与民用建筑施工中塔式起重机是完成预制构件及其他建筑材料与工具等吊装工作的主要设备。在高层建筑施工中其幅度利用率比其他类型起重机高。由于塔式起重机能靠近建筑物，其幅度利用率可达全幅度的80%，普通履带式、轮胎式起重机幅度利用率不超过50%，而且随着建筑物高度的增加还会急剧地减小。因此，塔式起重机在高层工业和民用建筑施工的使用中一直处于领先地位。应用塔式起重机对于加快施工进度、缩短工期、降低工程造价起着重要的作用。同时，为了适应建筑物结构件的预制装配化、工厂化等新工艺、新技术应用的不断扩大，现在的塔式起重机必须具备下列特点：

1. 起升高度和工作幅度较大，起重力矩大。

2. 工作速度高，具有安装微动性能及良好的调速性能。

3. 要求装拆、运输方便迅速，以适应频繁转移工地的需

要。

QTZ40型自升式塔式起重机，其吊臂长40米，最大起重量4吨，额定起重力矩40吨米。是一种结构合理、性能比较优异的产品，比较目前国内外同规格同类型的塔机具有更多的优点，能满足高层建筑施工的需要，可用于建筑材料和构件的调运和安装，并能在市内狭窄地区和丘陵地带建筑施工。整机结构不算太大，可满足中小型施工的要求。

本机以基本高度（独立式）30米。用户需高层附着施工，只需提出另行订货要求，即可增加某些部件实现本机的最大设计高度100米，也就是附着高层施工可建高楼32层以上。

1.2 塔式起重机发展情况

塔式起重机是在二次世界大战后才真正获得发展的。战后各国面临着重建家园的艰巨任务，浩大的建筑工程量迫切需要大量性能良好的塔式起重机。欧洲率先成功，1923年成功制成第一台比较完整的塔式起重机，

在我国，塔式起重机的生产与应用已有40多年的历史，经历了一个从测绘仿制到自行设计制造的过程。

20世纪50年代，为满足国家经济建设的需要，中国引进了前苏联以及东欧一些国家的塔式起重机，并进行仿制。1954年仿制民主德国设计的样机，在抚顺试制成功了中国第一台TQ2-6型塔式起重机。随后又仿照前苏联样机，研制了15t与25t塔式起重机，这个时期中国生产与使用的塔式起重机的数量都较少。
