W320-某大学四号九层实验楼电气设计 下载积分：150　资料编号： W320

作品包括:

说明书一份，46页，约23000字

任务书一份

开题报告一份

外文翻译一份

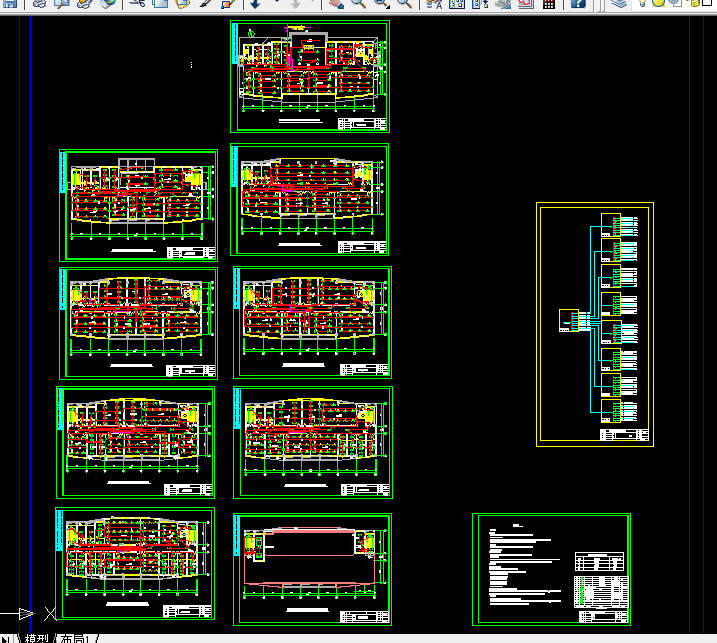

CAD版本图纸，共11张

毕业设计（论文）任务书

课题 兰州交通大学四号实验楼电气设计

姓名 专业 电气工程及

其自动化 班级 电气062

设计任务 以AUTOCAD、天正电气软件为设计平台，完成对兰州交通大学四号实验楼的电气照明部分的设计，主要包括照明系统、平面设计、配电系统设计等。主要设计任务：

1. 了解建筑电气基础知识；

2. 了解民用建筑电气设计的具体要求；

3. 完成兰州交通大学四号实验楼的照明平面设计；

4. 完成兰州交通大学四号实验楼照明系统设计；

5. 完成兰州交通大学四号实验楼供配电系统设计。

要求 1. 大量查阅参考文献，熟悉设计内容，掌握设计方法；

2. 查阅与本课题相关资料10篇以上，并至少翻译一篇与设计内    容相关的外文资料；

3. 采用AUTOCAD、天正电气软件作为设计平台，实现对四号实验楼电气设计的要求，设计出的图纸具备可操作性和经济性，并作出分析与结论；

4. 按照论文撰写格式完成毕业论文，并参加论文答辩。

摘    要

建筑电气是以电能、电气设备和电气技术为手段，创造、维持与改善室内外空间的电、光、热、声环境的一门重要学科，它在人们的日常生活中发挥着极大的作用。

本次设计完成了兰州交通大学四号实验楼电气设计。设计内容主要有楼层的照度计算、灯具的选择、开关的选择、负荷计算、插座的选择、导线的选择、电缆的选择、应急照明的设计、配电箱的选择等。在照明设计中，照度计算采用工程中常用的“单位容量法”。普通照明设备选用了嵌入式荧光灯，在此基础上完成了电气照明的平面布置图，并根据需要对该建筑的应急照明给出了具体的设计。为每个实验室安装了单相插座，并完成了插座回路的布置。配电设计中，负荷计算采用的是“需用系数法”。通过负荷计算，完成了整个实验楼的配电系统设计，并且在各层楼都安装了应急照明灯。.

本设计采用“天正电气8.0”绘图软件绘制了电气照明平面图、配电系统图和电气说明图。

关键词：建筑电气；照明；照度计算；负荷计算

目    录

摘    要 I

Abstract II

1 绪论 1

1.1 课题背景和意义 1

1.2 课题的内容与目标 1

1.3 设计原则 2

1.4 设计依据 2

2 照明系统设计 3

2.1 照明要求 3

2.2 照明方式和照明种类 3

2.2.1 照明方式分类 3

2.2.2 照明种类 4

2.3 光源和灯具 4

2.3.1 光源 4

2.3.2 灯具 4

2.4 灯具的布置 5

2.5 照明质量和照度标准 6

2.5.1 照明质量 6

2.5.2 照度标准 7

2.6 照度计算 7

2.7 本工程照度计算内容 9

2.7.1 实验室照度计算 9

2.7.2 走廊的照度计算 10

2.7.3 研究室照度的计算 14

2.8 插座和开关的布置 16

2.8.1 插座的布置 16

2.8.2 开关的布置 17

2.9 应急照明 18

2.9.1 照明要求 18

2.9.2 诱导灯的分类与设置 18

2.9.3 诱导灯的控制与安装 18

2.9.4 本次设计中应急照明 19

3 负荷计算及导线选择 20

3.1 负荷分级及供电方式 20

3.1.1 负荷分级 20

3.1.2 各级负荷等级的供电方式 20

3.2 负荷计算 21

3.2.1 负荷计算的目的和原则 21

3.2.2 计算方法 21

3.3 照明线路及导线截面的选择 22

3.3.1 照明负荷计算 22

3.3.2 导线截面选择 22

3.4 本工程负荷计算内容 24

4 供配电系统 32

4.1 供配电系统概述 32

4.1.1 配电系统的组成 32

4.1.2 配电线路的保护 32

4.2 低压配电线路的保护 33

4.2.1 低压电器的选择要求 33

4.2.2 低压电器选择的一般原则 34

4.2.3 断路器的选型 34

4.2.4 本设计中断路器的选型 35

4.3 电缆的敷设方式、使用范围与技术要求 35

4.3.1 电缆的敷设方式和要求 35

4.3.2 电缆敷设的适用范围 35

4.3.4 本次设计中电缆的敷设方式 37

4.4 配电箱的选择 37

结  论 39

致  谢 40

参考文献 41
