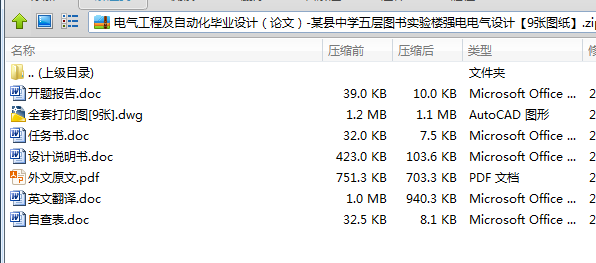

作品包括:

说明书一份，23页，约9200字

任务书一份

开题报告一份

外文翻译一份

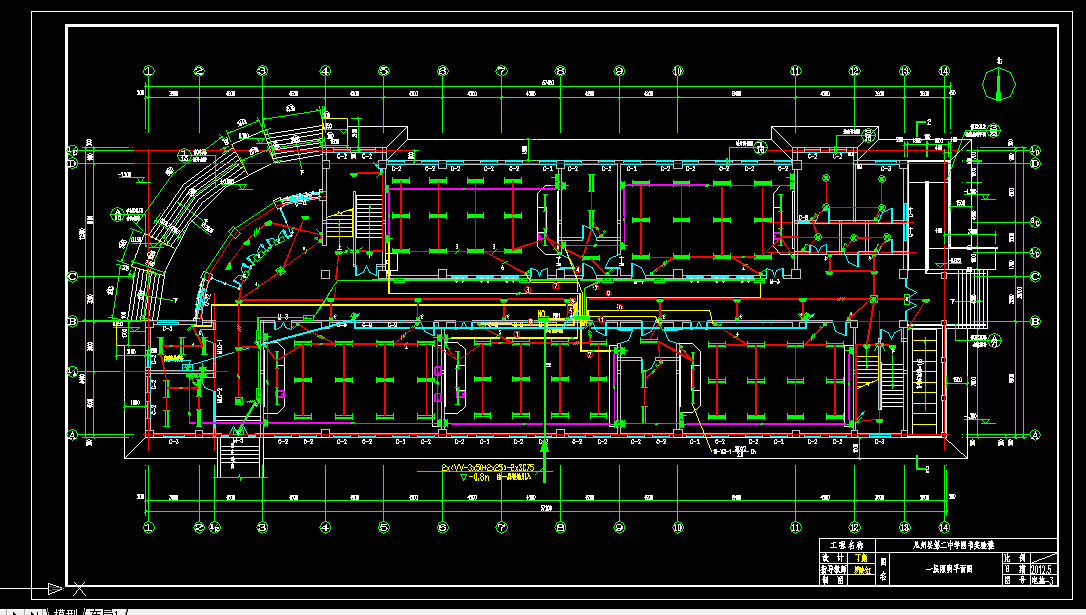

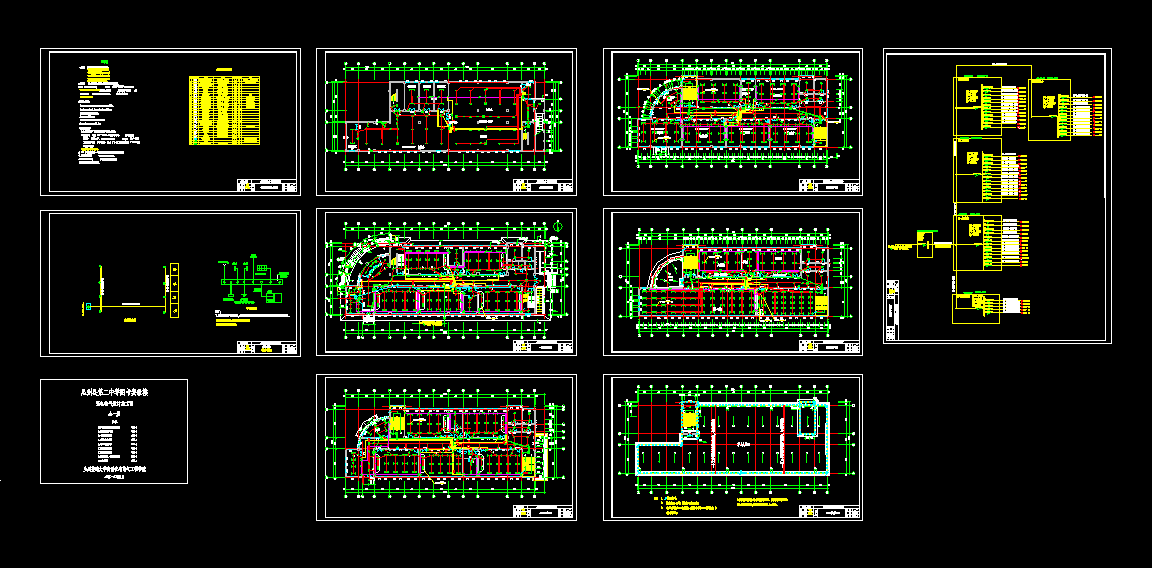

CAD版本图纸，共9张

毕业设计（论文）任务书

课题 瓜州二中图书实验楼强电电气设计

姓名 专业 电气工程

及其自动化 班级 电气082

设计任务 以AUTOCAD、天正电气软件为设计平台，完成对瓜州二中图书实验综合楼的强电电气照明部分的设计，主要包括照明系统设计和平面设计、配电系统设计等。主要设计任务：

1．了解建筑电气基础知识；

2．掌握民用建筑电气设计要求与规范；

3．完成图书实验综合楼的照明平面设计；

4．完成图书实验综合楼照明系统设计；

5．完成图书实验综合楼供配电系统设计。

要求 1．大量查阅参考文献，熟悉设计内容，掌握设计方法；

2．查阅与本课题相关资料10篇以上，并至少翻译一篇与设计内容相关的外文资料；

3．采用AUTOCAD、天正电气软件作为设计平台，实现对图书实验综合楼强电电气设计的要求，设计出的图纸具备可操作性和经济性；

4．按照论文格式要求撰写毕业论文，并参加论文答辩。

摘    要

本设计为瓜州县第二中学图书实验楼强电电气设计。设计负荷等级为三级，进线电压为380/220V。设计内容包括：确定照明方式以及种类、确定照度标准、选择合适的光源、照度计算、照明负荷计算、选择照明线路的导线，配电系统设计以及防雷与接地系统设计。

本设计采用单位容量法进行照度计算，采用需用系数法进行照明负荷计算，按导线长期允许温升和电压损失选择导线截面，按线路最大工作电流和线路保护选择低压断路器。照明回路和插座回路分别由不同回路供电。按三类防雷建筑物进行防雷设计，接地采用TN-S系统。

设计符合国家相关技术规程规范要求，设备选型合理，满足使用功能要求，能较好地指导施工。

关键词：综合楼；照明；负荷计算；供配电系统；防雷接地

目    录

摘    要 I

Abstract II

目    录 III

1 绪论 1

1.1 工程背景 1

1.2 设计范围 1

1.3 设计依据 1

1.4 设计目标 1

1.5 本文的主要工作 2

2 照明平面图设计 3

2.1 照度确定 3

2.2 光源及灯具的选择 3

2.2.1 光源的选择 3

2.2.2 灯具的选择 4

2.3 照度计算 4

2.4 开关的选择 6

2.5 插座选择及平面布置 6

2.6 应急照明的光源选择与安装 7

3 照明配电系统图设计 8

3.1 照明负荷计算 8

3.1.1 需用系数法 8

3.1.2 照明负荷计算 9

3.2 导线、电缆及低压电器的选择 12

3.2.1 导线、电缆及低压电器的选择原则 12

3.2.2 导线、电缆及低压电器的选择 13

4 防雷接地系统与等电位联结安装 15

4.1 防雷接地系统设计 15

4.2 等电位联结系统设计 15

结    论 16

致    谢 17

参考文献 18

附录 瓜州县第二中学图书实验楼电气设计施工图 19
