W323-某县中学五层图书实验综合楼电气设计 下载积分：150　资料编号： W323

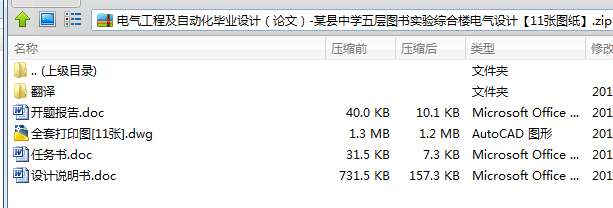

作品包括:

说明书一份，37页，约20000字

任务书一份

开题报告一份

外文翻译一份

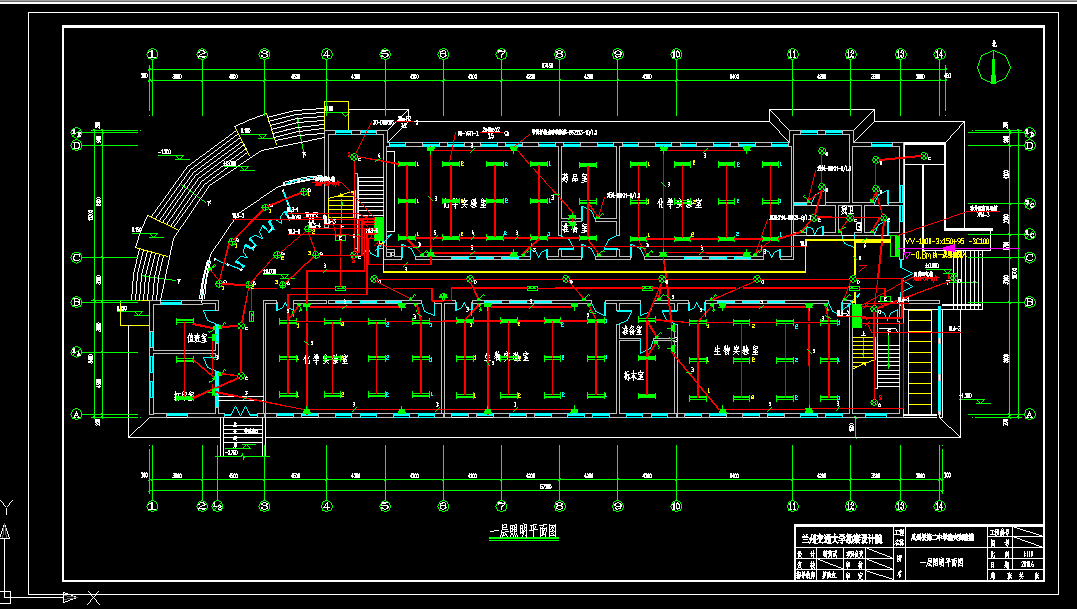

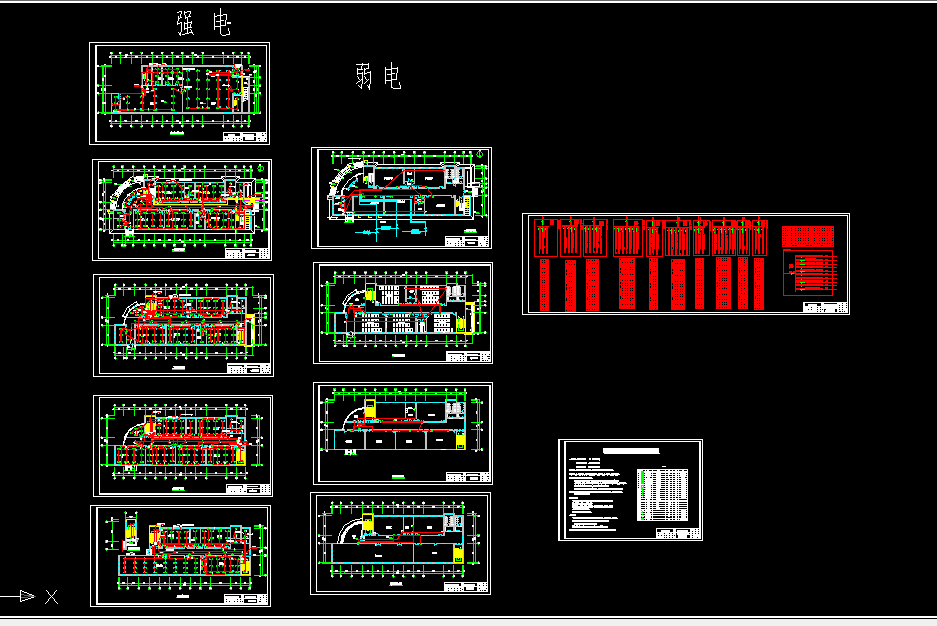

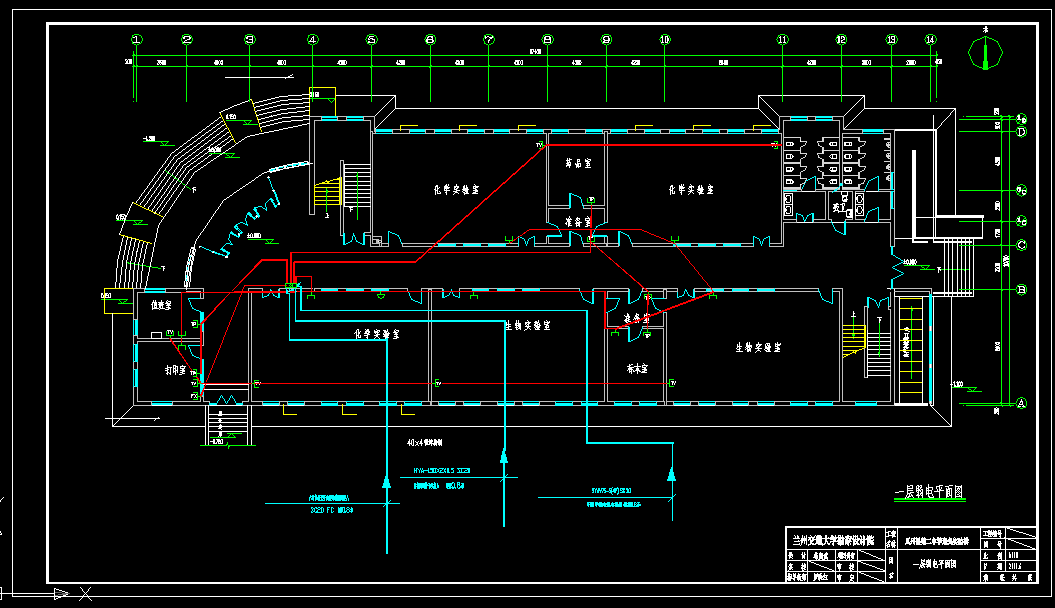

CAD版本图纸，共11张

毕业设计（论文）任务书

课题 瓜州二中图书实验楼电气设计

姓名 专业 电气工程及其自动化 班级 电气061

设计任务 以AUTOCAD、天正电气软件为设计平台，完成对瓜州二中图书实验综合楼的电气照明部分的设计，主要包括照明系统、平面设计、配电系统设计等。主要设计任务：

1．了解建筑电气基础知识；

2．了解民用建筑电气设计的具体要求；

3．完成图书实验综合楼的照明平面设计；

4．完成图书实验综合楼照明系统设计；

5．完成图书实验综合楼供配电系统设计。

要求 1．大量查阅参考文献，熟悉设计内容，掌握设计方法；

2．查阅与本课题相关资料10篇以上，并至少翻译一篇与设计内容相关的外文资料；

3．采用AUTOCAD、天正电气软件作为设计平台，实现对图书实验综合楼电气设计的要求，设计出的图纸具备可操作性和经济性，并作出分析与结论；

4．按照论文格式撰写毕业论文，并参加论文答辩。

摘    要

随着社会进步和技术发展，建筑电气技术也有了很大的发展，而且建筑电气已经成为现代建筑的重要内容之一。

本设计以国家相关规范为准则，以安全用电、节约能源为指导，着眼于提高广大人民的物质、文化生活，体现小康社会物质的富有和生活的幸福，应用现代电气技术，完成了瓜州二中图书实验综合楼的配电、照明及弱电的设计。本文根据民用建筑电气设计的基本要求和土建设计意图，首先对电气设计的范围、内容以及设计规则、设计步骤和设计依据等做了基本的叙述。第二章详细的叙述了民用建筑照明的种类、照度标准和照明节能，以及电光源和灯具的选择、布置、安装等方面。并针对瓜州二中的照度和电力负荷进行计算。通过计算，得出房间内灯和插座的数量，并且得出总的功率，然后合理的选择器件，并充分考虑了安全用电和经济性等方面。

最后以AUTOCAD、天正电气软件为设计平台，完成了瓜州二中图书实验综合楼电气照明部分的电气设计。主要包括照明系统、平面设计、配电系统设计等。

关键词：电气设计；电气照明；负荷；配电系统

目    录

摘    要 I

Abstract II

1 绪论 1

1.1 建筑电气的发展现状 1

1.2 设计原则和依据 1

1.3 设计内容 2

2 照明设计 3

2.1 照明概述 3

2.2 照明技术的基本知识 3

2.3 照明方式分类 4

2.4 照明种类 4

2.5 照明光源的选择 5

2.6 照明灯具的选择及布置方式 5

2.7 照度计算 6

2.7.1 照度计算的方法 6

2.7.2 瓜州二中图书实验综合楼的照度计算 8

2.8 应急照明 9

3 负荷计算及低压电器选择 12

3.1 计算负荷的确定 12

3.1.1 设备容量的计算 12

3.1.2 按需要系数法确定三相用电设备组的计算负荷 13

3.1.3 单相负荷换算成等效的三相负荷 14

3.1.4 瓜州二中图书实验综合楼的负荷计算 15

3.2 导线和配电箱的选择方式 20

3.2.1 导线的选择原则及参数 20

3.2.2 配电箱的选择 22

3.3 低压电器的选择 22

3.3.1 供配电系统和配电方式 22

3.3.2 自动空气开关及其选择 23

3.3.3 电度表的选用 25

3.4 插座选择原则 26

3.4.1 插座的设计原则 26

3.4.2 插座的接线 26

3.4.3 漏电保护 27

4 弱电系统的设计 28

4.1 概述 28

4.1 有线电视系统设计 28

4.2 电话通信系统设计 29

4.3 瓜州二中图书实验综合楼弱电系统的设计 29

结    论 31

致    谢 32

参 考 文 献 33
