W324-某大学六层实验楼电气设计 下载积分：150　资料编号： W324

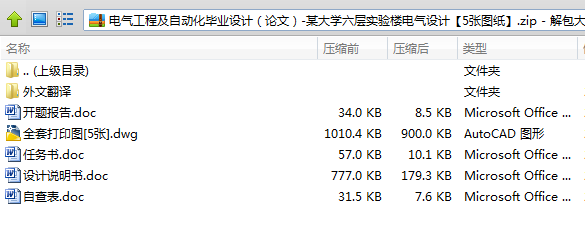

作品包括:

说明书一份，36页，约18000字

任务书一份

开题报告一份

外文翻译一份

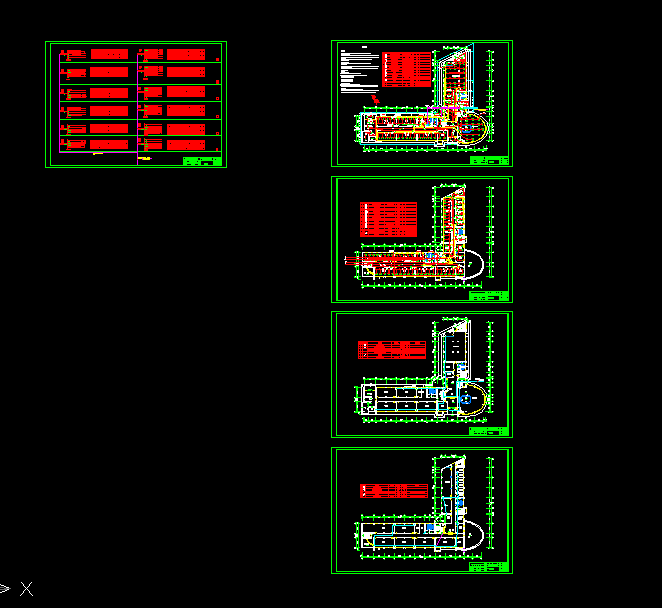

CAD版本图纸，共5张

毕业设计（论文）任务书

课题 甘肃农业大学实验楼电气设计

姓名 专业 电气工程及其自动化 班级 电气063

设计任务 以AUTOCAD、天正电气软件为设计平台，完成对甘肃农业大学实验楼的电气照明部分的设计，主要包括照明系统、平面设计、配电系统设计等。主要设计任务：

1．了解建筑电气基础知识；

2．了解民用建筑电气设计的具体要求；

3．完成甘肃农业大学实验楼的照明平面设计；

4．完成甘肃农业大学实验楼照明系统设计；

5．完成甘肃农业大学实验楼供配电系统设计。

要求 1．大量查阅参考文献，熟悉设计内容，掌握设计方法；

2．查阅与本课题相关资料10篇以上，并至少翻译一篇与设计内容相关的外文资料；

3．采用AUTOCAD、天正电气软件作为设计平台，实现对甘肃农业大学实验楼电气设计的要求，设计出的图纸具备可操作性和经济性，并作出分析与结论；

4．按照论文撰写格式完成毕业论文，并参加论文答辩。

摘    要

随着社会进步和技术发展，建筑电气技术也有了很大的发展，而且在现代建筑发展过程中发挥着重要作用。

本文以AUTOCAD、天正电气软件为设计平台，完成了对甘肃农业大学实验楼内的强电部分的电气设计。主要包括照明系统、平面设计、配电系统设计等，还涉及到电话系统的设计。文中叙述了民用建筑照明的种类、照度标准和照明节能，以及电光源和灯具的选择、布置等方面。在照明光照设计中，首先根据照明场所的功能，确定视觉要求，再根据设计规范确定设计照度；其次选择光源和灯具,确定照明方式和布置灯具的方案。在进行照明电气设计时，对照明负荷进行了计算。依据计算结果合理选择导线截面和敷设方式。最后，利用天正电气软件绘制了该建筑的照明电气平面设计图和配电系统图，并按照建筑电气规范进行了适当的调整。

本文做到严格按照民用建筑电气的标准进行设计，并充分考虑了安全用电、简单操作和经济性等方面。通过对电气强电部分的设计，掌握了照度计算、负荷计算、导线及电缆选择方法，对建筑电气系统设计有了一定程度的了解。

关键字：电气设计；电气照明；照度计算；负荷计算

目    录

摘    要 I

Abstract II

1 绪论 1

1.1 建筑电气概述 1

1.2 照明设计内容及要求 1

1.3 设计依据 2

2 照明技术基本知识 3

2.1 基本概念 3

2.2 照明光照设计 4

2.2.1 照明方式和种类 4

2.2.2 光源和灯具的选择及布置 4

2.2.3 开关和插座 5

2.2.4 照度计算 6

2.3 照明电气设计 8

2.3.1 照明负荷计算 8

2.3.2 低压电气选择 9

2.3.3 照明节能 12

3 甘肃农业大学实验楼照明光照设计 13

3.1 设计要点 13

3.1.1 办公室光照设计要点 13

3.1.2 教室、实验室光照设计要点 13

3.2 照明光照设计 14

3.2.1 照明方式选择 14

3.2.2 光源和灯具的选择及布置 14

3.2.3 各房间照度计算 16

4 甘肃农业大学实验楼照明电气设计 18

4.1 负荷计算 18

4.1.1 照明器的设备容量Pe 18

4.1.2 分支回路的计算负荷PjsL 18

4.1.3 干线计算负荷 19

4.1.4 进户线、低压总干线计算负荷 19

4.2 低压设备选择 20

4.2.1 导线和电缆选择与敷设 20

4.2.2 开关及插座选择 20

4.2.3 线路导线截面及低压断路器的选择计算 21

4.3.4 配电箱的选择 23

结    论 24

致    谢 25

参 考 文 献 26

附录A 日光色荧光灯的照度参数 27

附录B 设备明细表 28

附录C 负荷计算 29

附录D 聚氯乙烯绝缘铜芯导线、电力电缆选择 31

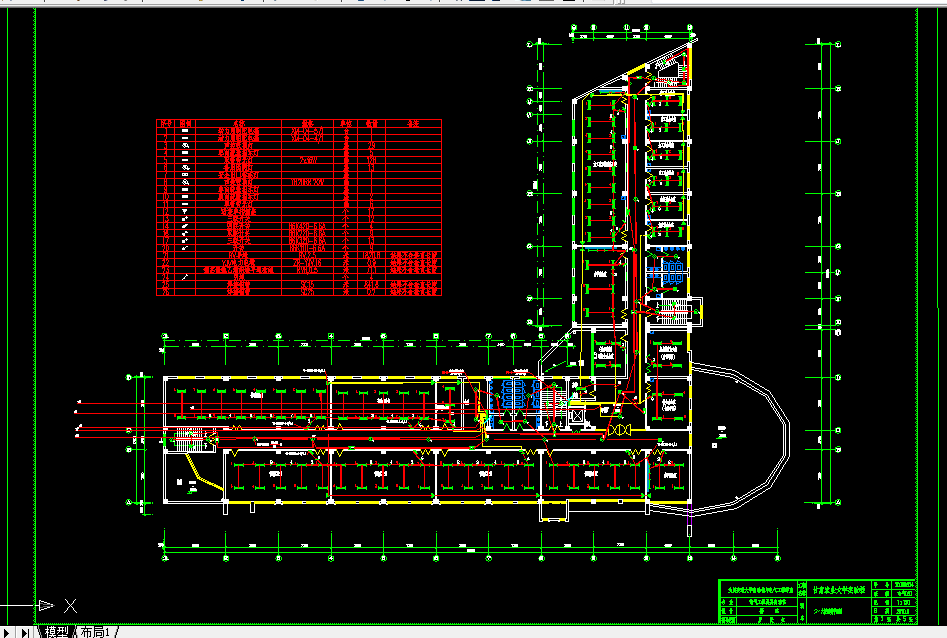

附录E 照明系统平面图 32

附录F 系统配电图 32

附录G 电话系统平面图 32
