作品描述

作品包括:

说明书一份，31页，约8000字

任务书一份

开题报告一份

外文翻译一份

CAD版本图纸，共4张

毕业设计（论文）任务书

课题城市轨道供电主降压变电所主接线的设计

设计任务以地铁供电工程设计为基础，完成一次主电路的设计，进行相关的容量计算和高压电器设备的选择，并完成主接线图的设计和方案比较工作设计。主要设计任务：

1．主降压变电所资料搜集；

2．熟悉变电所设计技术原则和有关规范；

3．确定主降压变电所的设计容量；

4．进行相关负荷计算及短路容量计算；

5．110kV、35kV、10kV侧牵引变电所的主要设备选择；

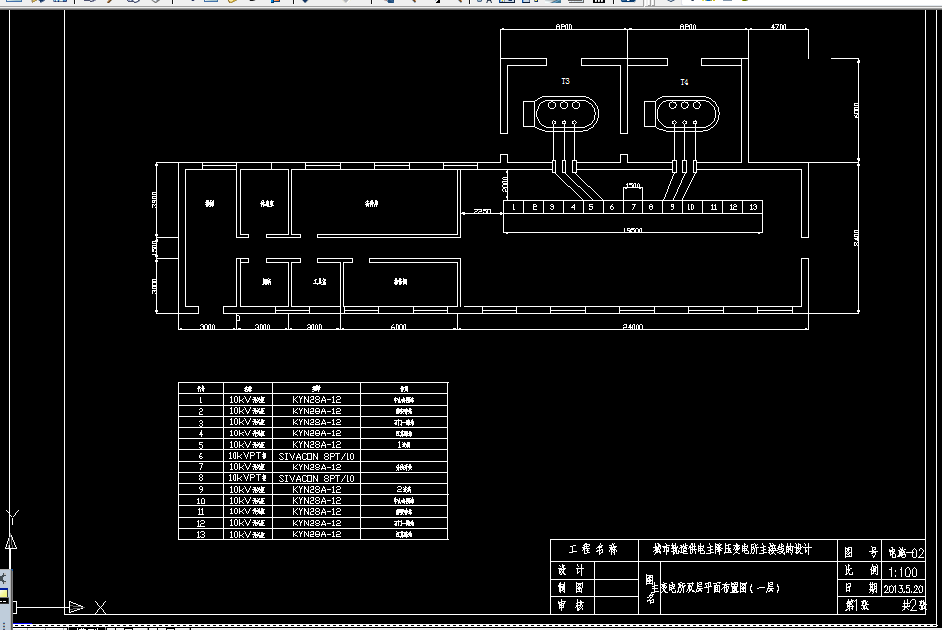

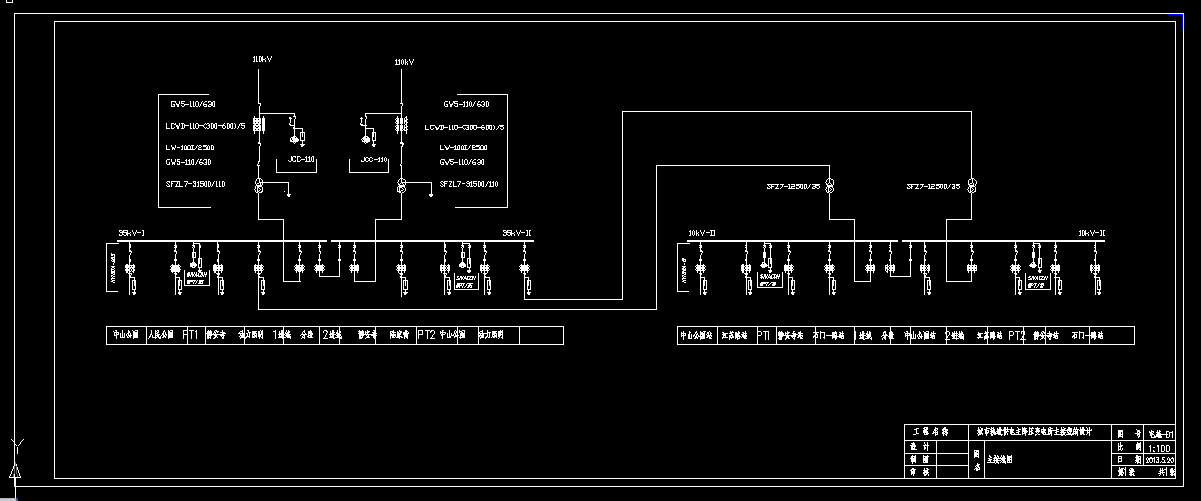

6．绘制主结线电路图，平面布置图，断面图。

要求 1．大量查阅参考文献，熟悉设计内容，掌握设计方法；

2．查阅与本课题相关资料10篇以上，并至少翻译一篇与设计内容相关的外文资料；

3．采用工程设计的原则，进行相关设计选择，并绘图；

4．按照论文撰写格式完成毕业论文，并参加论文答辩；

5．在论文答辩过程中，应能对设计的各部分电路进行分析比较。

摘要

城轨主降压变电所主要给牵引变电所和降压变电所供电，对地铁的正常运营具有很重要的作用。在我国加快地铁工程建设，解决公共交通问题的背景下，研究地铁主降压变电所主接线的工程设计，具有十分的重要意义。

首先，本文研究了主变电所主接线的选择问题，按照主变电所主接线的行业共识分别提出了高压侧和中压侧的主接线设计方案，通过对比分析，在满足可靠性、灵活性和经济性的要求下确定了主接线的设计方案。其次，根据主变电所的容量要求和变压器的发展，完成变压器台数和型号的选择。接着，将电力系统原始网络图用标幺值法转换，画出其等值电路图，并且按照方便电气设备选择和校验的原则选择短路点，进行短路容量的计算。最后，根据短路电流的计算结果和我国电气设备的发展情况，进行电气设备的选择。根据主接线确定的方案和电气设备的选择结果，利用CAD软件画出主接线图，按照国标规定、电气设备的尺寸和主变电所实际情况进行电气设备的布置，画出了平面布置图和断面图。

关键词：主接线；变压器；短路容量

摘要 I

Abstract II

目录 III

1 绪论 1

1.1 工程背景 1

1.2 设计原则和依据 1

1.3 设计内容 2

2 电气主接线的方案确定 3

2.1 电气主接线设计的原则 3

2.2 主接线的设计 3

2.2.1 高压侧主接线 3
