W597-刮板输送机机头传动部设计 下载积分：50　资料编号： W597

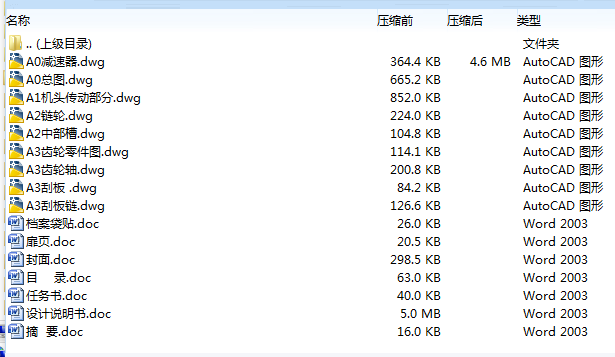

作品包括:

word说明书一份，共84页，约30000字

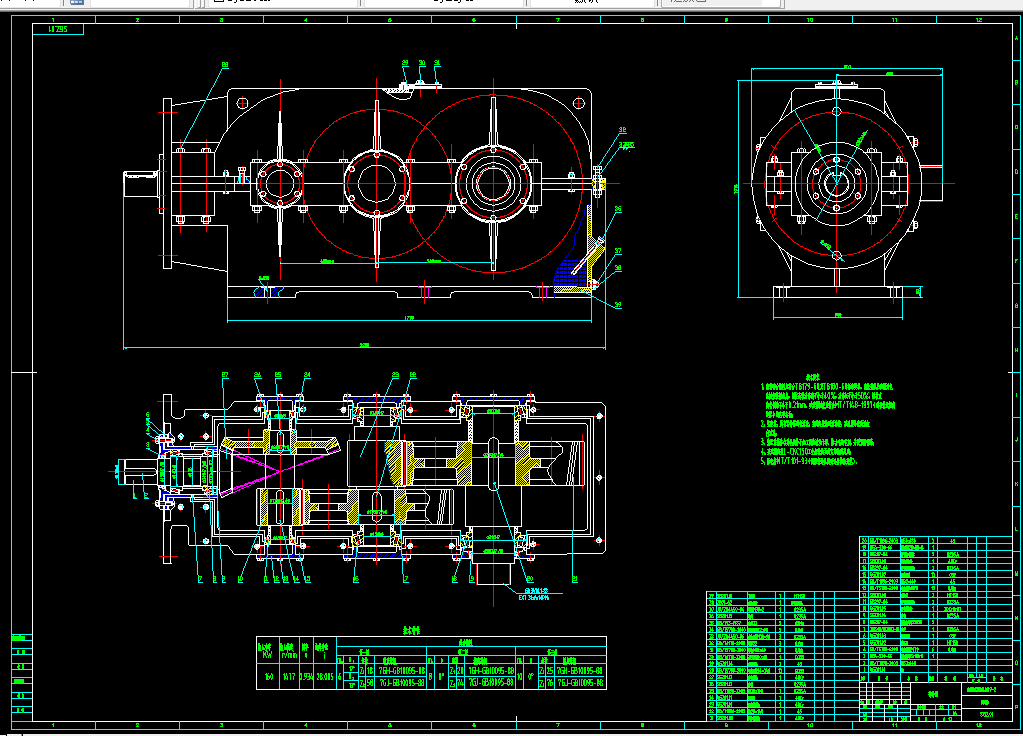

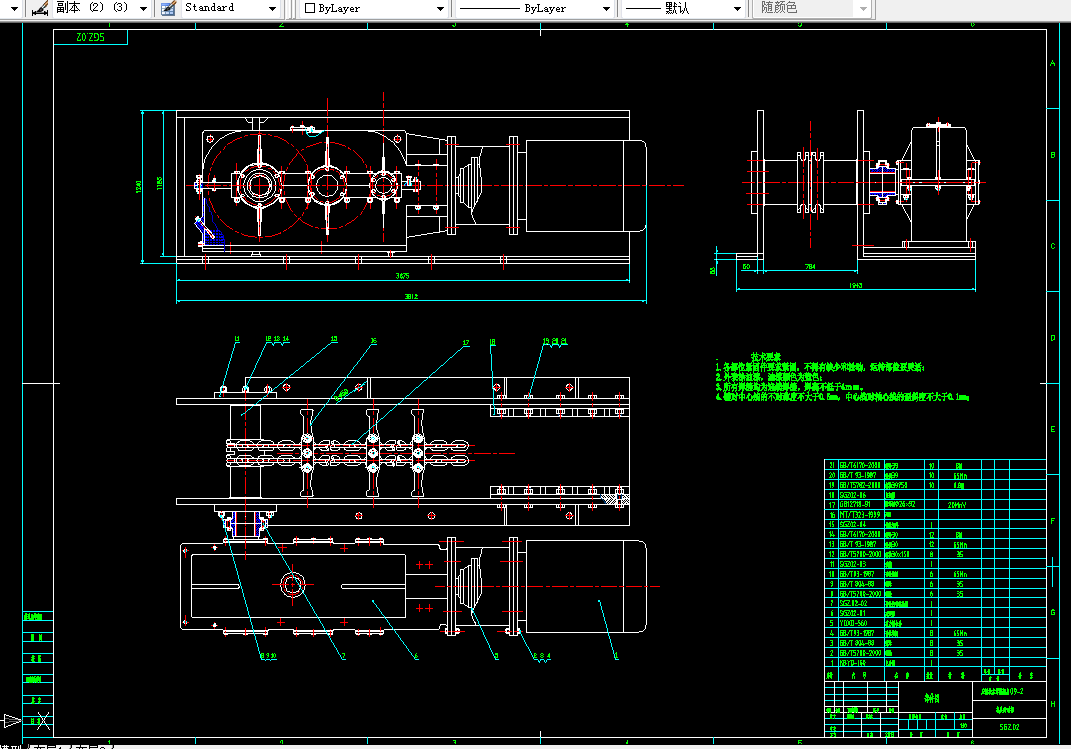

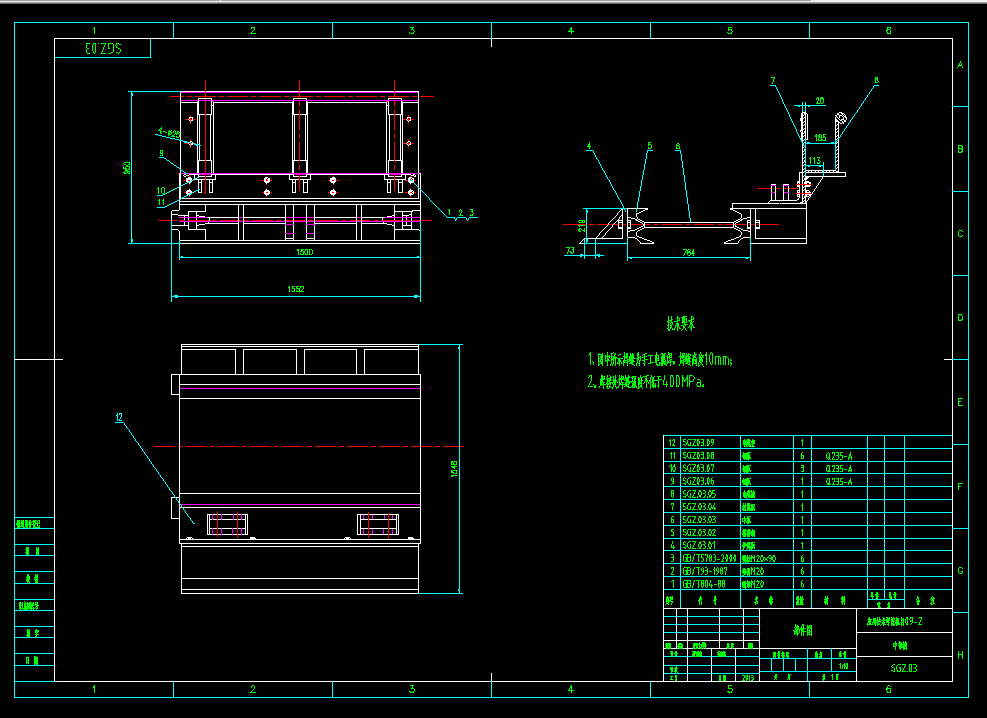

CAD版本图纸，共9张

摘  要

刮板输送机是一种挠性牵引的连续输送机械，是为采煤工作面和采区巷道运煤布置的机械。它的牵引机构是刮板链，承载装置是中部槽，刮板链安装在中部槽的槽面。中部槽沿运输路线全线铺设，刮板链绕经机头、机尾的链轮接成封闭形置于中部槽中，与滚筒采煤机和输送机推移装置配套，实现落煤、装煤、运煤及推移输送机械化。沿输送机全长都可向溜槽中装煤，装入中部槽中的煤被刮板链拖拉，在中部槽内滑行到卸载端卸下。

    一般的刮板输送机能在25°以下的条件使用。刮板输送机在使用中要受拉、压、弯曲、冲击摩擦和腐蚀等多种作用，因此，必须有足够的强度、刚度、耐磨和耐腐蚀性。由于它的运输方式是物料和刮板链都在槽内滑行，因此运行阻力和磨损都很大。但是，在采煤工作面运煤，目前还没有更好的机械可代替，只能从结构上、强度上和制造工艺上不断研究，使它更加完善、耐用。

     刮板输送机是与大型综采工作面设备配套使用的液压支架、采煤机，完成把工作面采煤机采下的煤输送、转运到后续运输设备上的任务，并提供相应的连接手段。设计要求与转载机自移机尾配套，以实现在2.3米范围内整体移动而不必拆移输送机。与转载机自移机尾配合可更方便地调节皮带机，增强了输送机与转载机配合的协调性。本刮板输送机与采煤机配套使用，运量可达1000t/h，技术先进，工作可靠，是大型综采配套设备的优秀机型。

关键词：刮板输送机； 减速器； 机头部； 机尾部； 圆环链。

目    录

1 概述 1

1. 1 前言 1

1.2刮板输送机的工作原理 1

1.2.1刮板输送机的性能特点 2

1.2.3刮板输送机的主要优缺点 2

1.3刮板输送机与各运输设备的配套关系 2

1.3.1工作面刮板输送机与采煤机的配套要求 2

1.3.2刮板输送机与液压支架的配套要求 2

1.3.3工作面刮板输送机与顺槽转载机的配套要求 3

1.4刮板输送机的发展趋势 3

1.5我国刮板输送机的技术改进方向 4

1.6刮板输送机的类型及组成 4

1.6.1刮板输送机的类型 4

1.6.2刮板输送机的组成 5

1.7本次设计的任务 5

1.7.1刮板输送机总体方案的确定 5

1.7.2适用范围 5

2 主要部件的结构和设计要求 5

2.1刮板输送机主要结构和技术条件 6

3 总体方案的确定 11

3.1主要技术参数 11

3.2刮板输送机中部槽的验算 12

3.3刮板输送机输送能力的验算 12

  3.4牵引力及电机功率的验算  13

3.5圆环链的选择验算 14

3.6刮板链的安全系数 14

  3.7刮板输送机的驱动链轮设计 15

4减速器的设计 15

4.1减速器的输出转速 16

4.2总传动比及传动比的分配 16

4.2.1总传动比的确定 17

4.2.2传动比的分配 17

4.3传动部传动设计 17

4.3.1各轴转速计算 17

4.3.2 各轴功率计算 18

4.3.3 各轴扭矩计算 18

4.3.4 第一级圆锥齿轮传动的计算 19

4.3.5 第二级圆柱齿轮传动的计算 25

4.3.6 第三级圆柱齿轮传动的计算 30

4.3.7 Ⅰ轴的结构设计及校核 35

4.3.8 Ⅱ轴的结构设计及校核 39

4.3.9 Ⅲ轴的结构设计及校核 42

4.4 Ⅳ轴的结构设计及校核 46

4.5 键的设计与强度校核 49

4.6 减速器轴承的校核 53

5 刮板输送机的使用和维护 57

 5.1润滑及注油 57

 5.2重型刮板输送机的安装、运行与维护 57

  5.2.1重型刮板输送机的安装与试运行 57

   5.2.2刮板输送机的运行注意事项 59

 5.2.3常见故障及处理方法 59

 5.2.4刮板输送机的常规保养及维护 60

 5.2.5刮板输送机上使用的新型传动系统 61

结    论 62

参考文献 63

英文原文 74

中文译文 82

致   谢
