作品描述

作品包括:

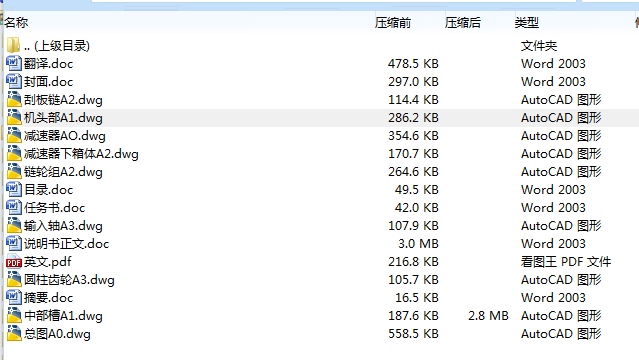

word说明书一份,共77页,约30000字

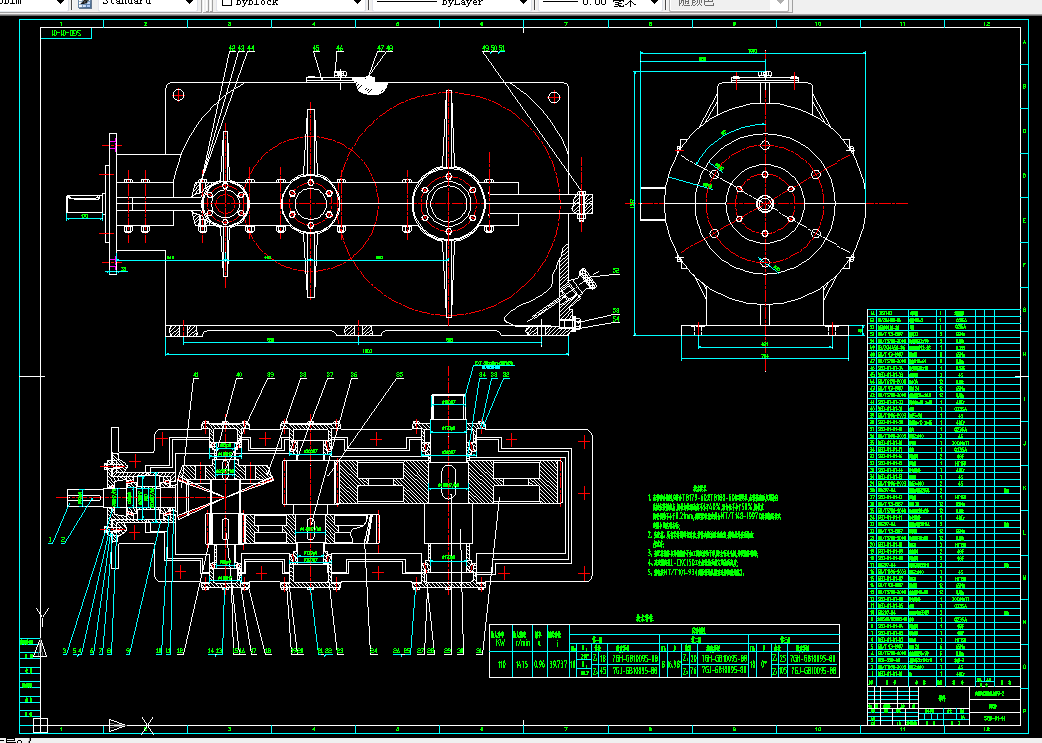

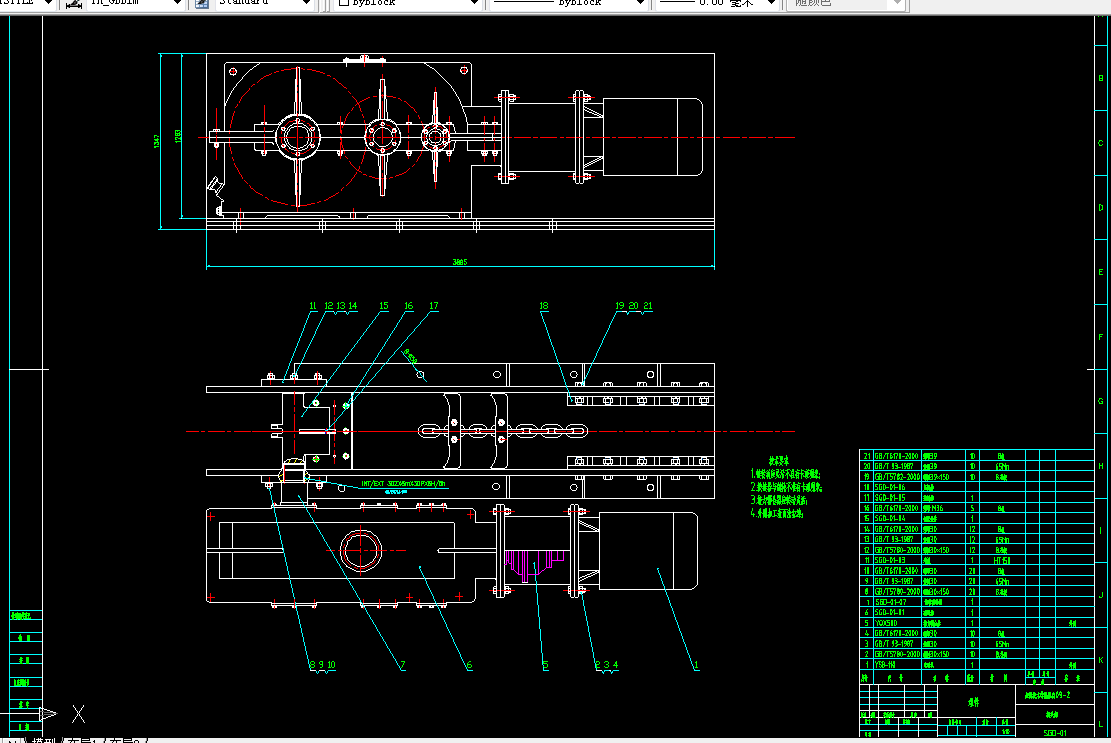

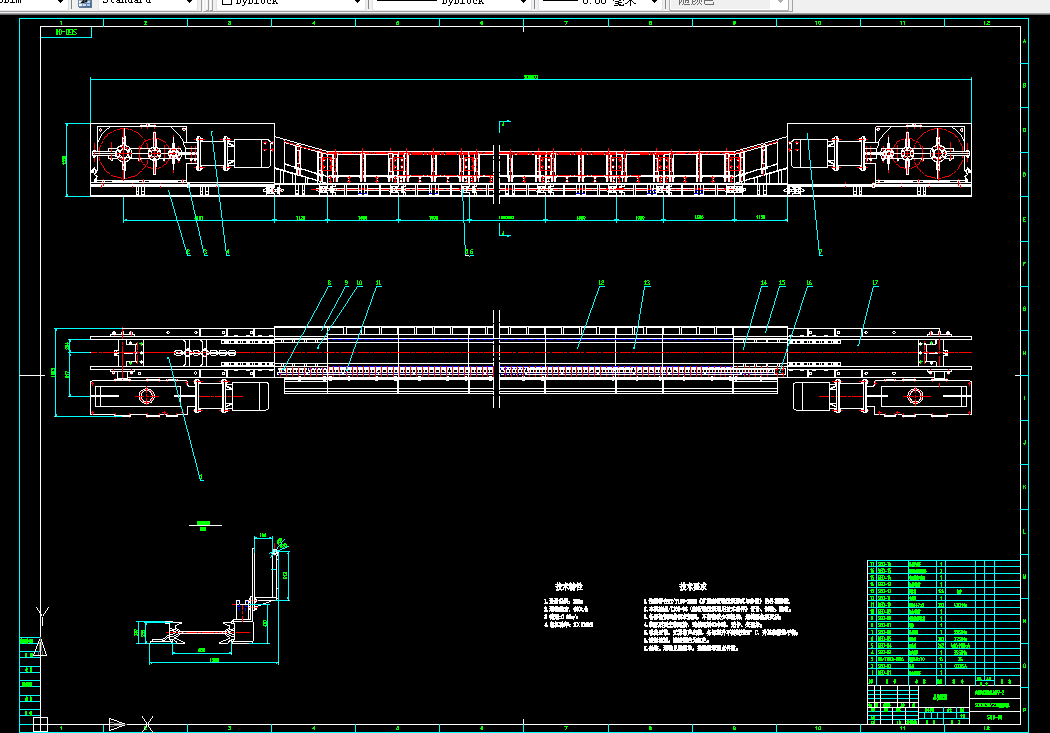

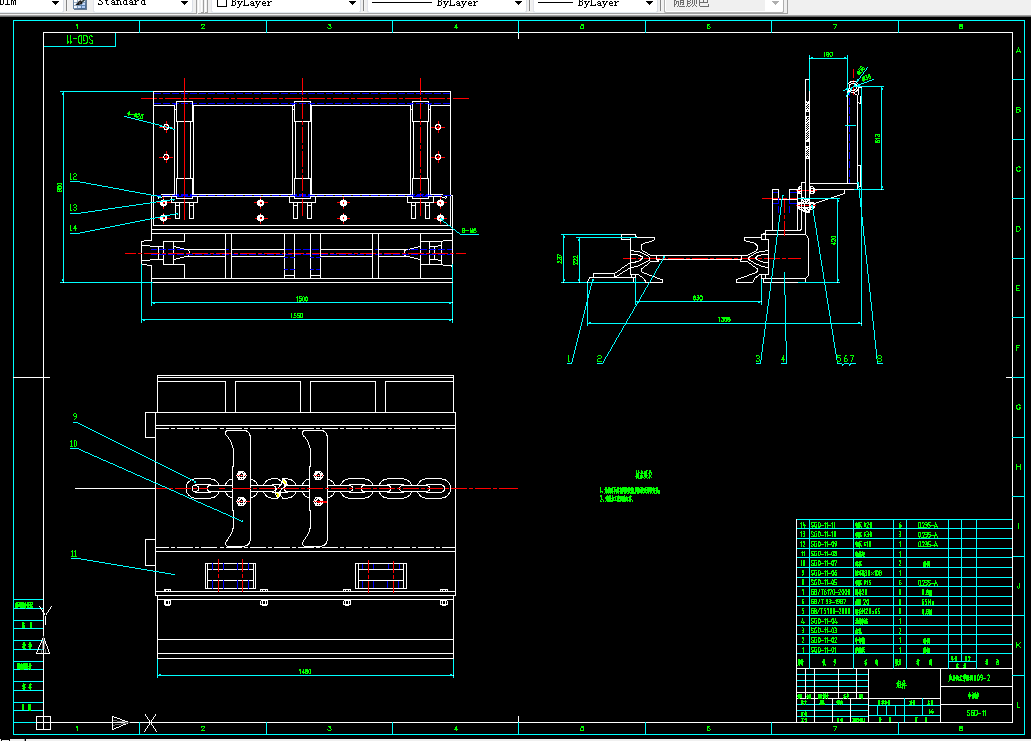

CAD版本图纸,共9张


摘  要


刮板输送机是一种挠性牵引机构的连续输送机械,是为采煤工作面和采区巷道运煤布置的机械。它的牵引机构是刮板链,承载装置是中部槽,刮板链安装在中部槽的槽面。中部槽沿运输路线全线铺设,刮板链绕经机头、机尾的链轮接成封闭形置于中部槽中,与滚筒采煤机和输送机推移装置配套,实现落煤、装煤、运煤及推移输送机械化。沿输送机全长都可向溜槽中装煤,装入中部槽中的煤被刮板链拖拉,在中部槽内滑行到卸载端卸下。

一般的刮板输送机能在25°以下的条件下使用。刮板输送机在使用中要受拉、压、弯曲、冲击、摩擦和腐蚀等多种作用,因此,必须有足够的强度、刚度、耐磨和耐腐蚀性。由于它的运输方式是物料和刮板链都在槽内滑行,因此运行阻力和磨损都很大。但是,在采煤工作面运煤,目前还没有更好的机械可代替,只能从结构上、强度上和制造工艺上不断研究,使它更加完善、耐用。

本说明书主要介绍了输送机传动部的设计计算。SGD630/220型输送机传动部主要是由电动机、减速箱和液力耦合器组成,该输送机内横向布置,电动机输出的动力经由三级圆锥圆柱齿轮的传动,最后驱动链轮转动。

此外,还对SGD630/220型输送机的使用与维护进行了说明,以便能更好的发挥该输送机的性能,达到最佳工作效果。


关键词:刮板输送机 ;减速器 ;机头部 ;机尾部 ;液力耦合器。

目    录


1概述 1

1.1刮板输送机的历史发展 1

1.2国内外刮板输送机的技术特点与发展趋势 2

     1.2.1先进产煤国家刮板输送机的技术发展.......................................................2

     1.2.2我国刮板输送机的技术改进方向.................................................................3

1.3刮板输送机的工作情况 4

1.4方案选定 4

2主要部件的结构和设计要求 6

2.1机头部 6

2.1.1机头架 7

2.1.2链轮 7

2.1.3减速器 7

2.1.4盲轴 9

2.1.5联轴器 9

2.1.6电动机 10

2.2机尾部 10

  2.3中部槽及附属部件.....................................................................................................10

2.4刮板链 12

2.5紧链装置 13

2.6推移装置 15

2.7锚固装置 15

3 传动部的设计及计算 15

3.1主要技术参数 16

3.2电动机的选择 16

     3.2.1运算能力计算.......................................................................................................17

      3.2.2估算减速器的输出转速....................................................................................17

3.3总传动比及传动比的分配 18

3.3.1总传动比的确定...........................................................................................18

3.3.2传动比的分配 18

3.4传动部设计计算 19

3.4.1各轴转速计算 19

3.4.2各轴功率的计算 19

3.4.3各轴扭矩的计算 19

3.4.4第一级圆锥齿轮传动的计算 20

       3.4.5第二级圆柱齿轮传动的计算...................................................................26

       3.4.6第三级圆柱齿轮传动的计算...................................................................31

3.5轴的设计及强度校核 36

3.5.1高速轴Ⅰ轴的设计 36

3.5.2Ⅱ轴的设计 39

3.5.3Ⅲ轴的设计 42

3.5.4IV轴的设计 45

3.6 键的设计与强度校核 49

3.6.1普通平键 49

3.6.2花键 51

3.7减速器轴承的校核 53

3.7.1验算Ⅰ轴轴承寿命 53

3.7.2验算Ⅱ轴轴承寿命 54

3.7.3验算Ⅲ轴轴承寿命 54

3.7.4验算输出轴轴承寿命 55

4 刮板输送机的使用与维护 56

4.1输送机的安装与试运转 56

4.2输送机安全操作规程 58

4.3输送机的使用与维护 58

4.4输送机的润滑 59

4.5输送机的故障预防及排除 60

参考文献 63

英文翻译 64

1英文原文 64

2中文翻译 69

致  谢 77
