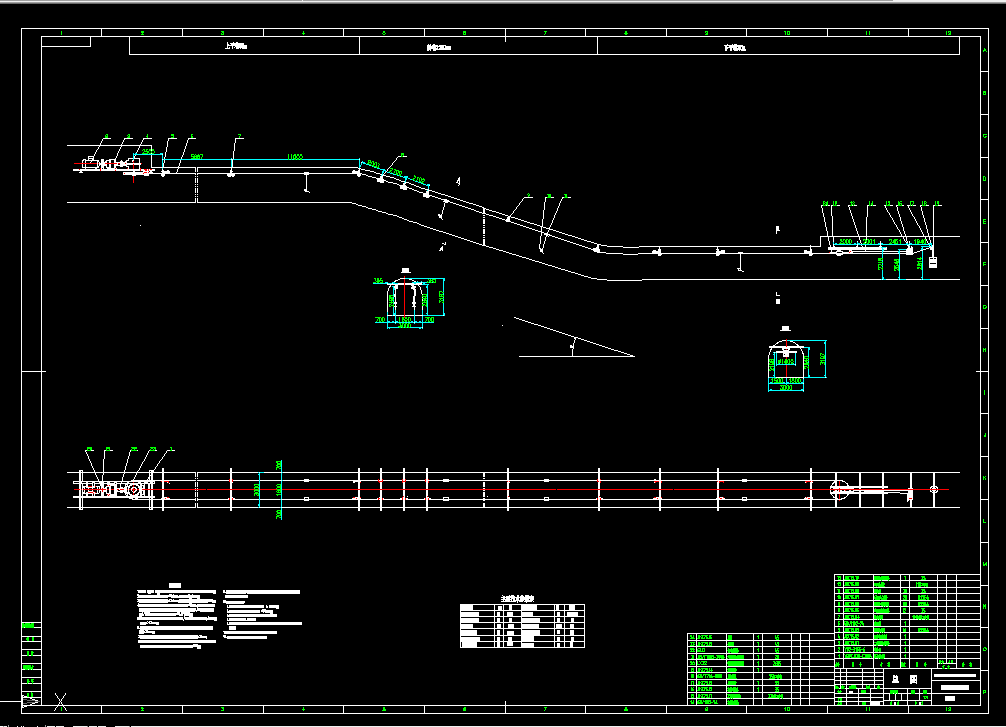

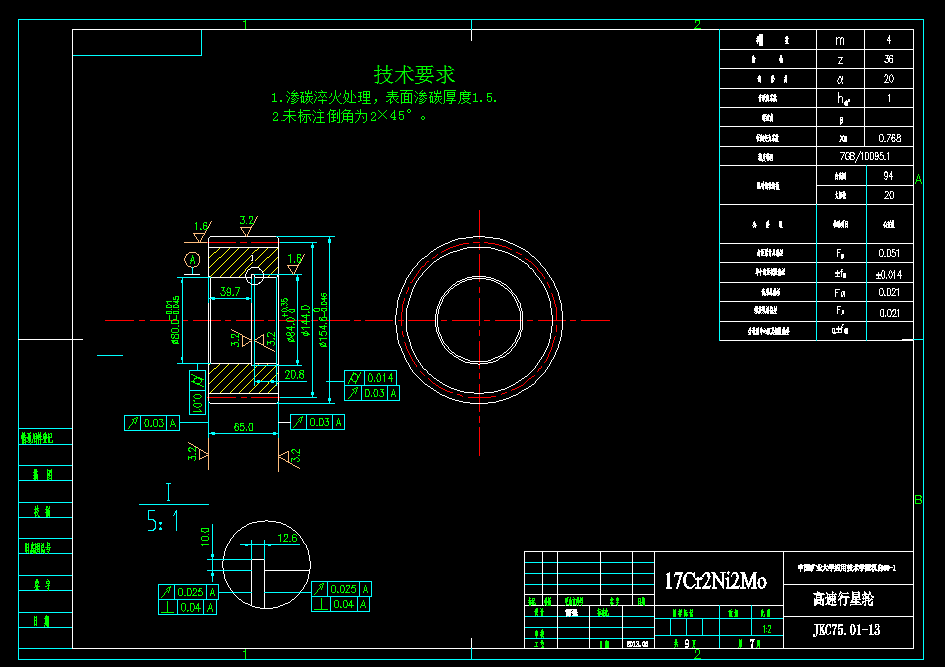

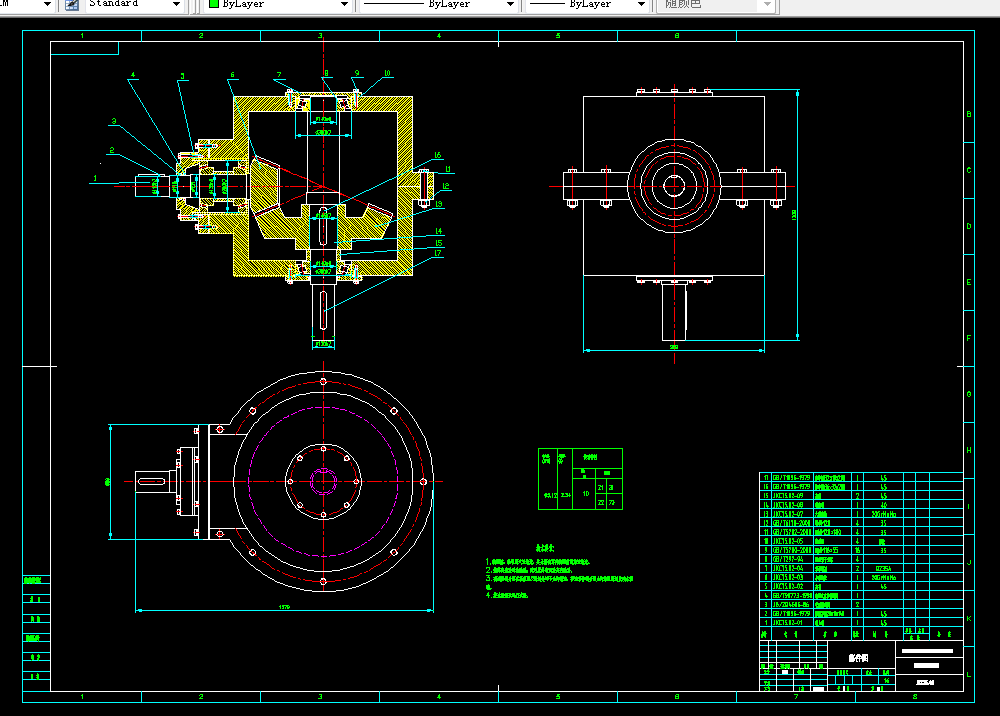

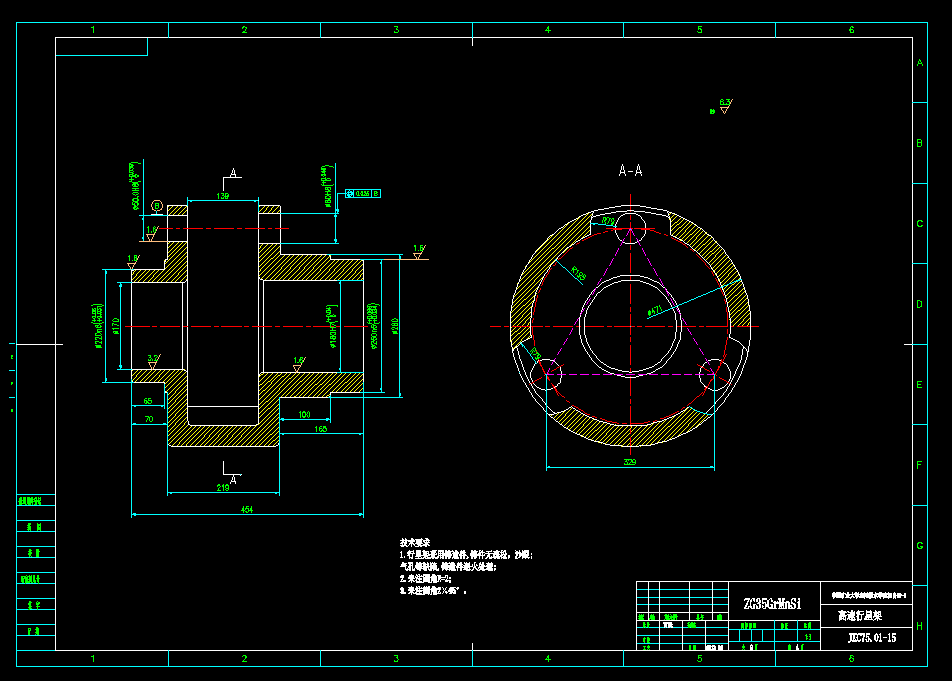

CAD版本图纸，共9张

摘  要

地下矿用架空乘人车，俗名猴车，主要用于地下矿山。它是将钢丝绳安装在驱动轮、托绳轮、压绳轮、迂回轮上并经张紧装置拉紧后，由驱动装置输出动力带动驱动轮和钢丝绳运行，从而实现输送矿工的原理。用地下矿用架空乘人车来输送矿工，其目的是缩短矿工上下井的路途时间，减轻矿工上下井的体能消耗。

架空乘人装置由机头、机尾、托轮、乘人器、拉紧装置、电气控制等几部分组成。由机头驱动绳轮牵引钢丝绳,乘人器卡在钢丝绳上随之运动,随着巷道的起伏而变化,保持距地面200mm高度。机头是驱动部分,钢丝绳在机头绳轮处换向,围包角180°。机头绳轮中镶有聚氨酯绳衬,本设计采用k28进口材料，用来提高摩擦力,并减少钢丝绳的磨损。驱动单元是由电动机+制动器+减速器+驱动绳轮等组成,具有结构驱动紧凑,分体、运输、安装灵活,运行安全可靠,故障率低、噪音低等优点。

机尾有一从动绳轮,钢丝绳在此换向。整个机尾可在一滑道内滑动,在重锤张紧部分的拉动下,张紧主传动钢丝绳。托轮是用来在中间段承载,承受钢丝绳、乘人、乘人器的重量。托轮中也镶有聚氨酯衬。乘人器采用固定钩式,上端用卡爪卡住钢丝绳,下端有一座板,中间有一横杆用来挂工具包或乘人趴在上面,最下面是蹬杆。其设计符合人机工程学,人在其上的坐姿接近日常生活中的坐姿,安全舒适,克服了乘人抱杆、重心后仰的缺陷。拉紧部分采用动滑轮结构,拉紧重锤可节省一半,并且调整重锤高度简单,单人即可操作。电气控制部分用来控制乘人装置的主电机运行、停车,制动抱闸的开闭,打滑时可自动停车,在沿线布置有紧急停车点,出现紧急事故时可快速停车。具有通讯距离远,抗干扰能力强,可并网与全矿安全监视系统实现通讯。

关键词：架空乘人车， 地下矿山， 输送， 安全可靠。
