W642-SFJH130×2C平面回转分级筛的筛体设计 下载积分：50　资料编号： W642

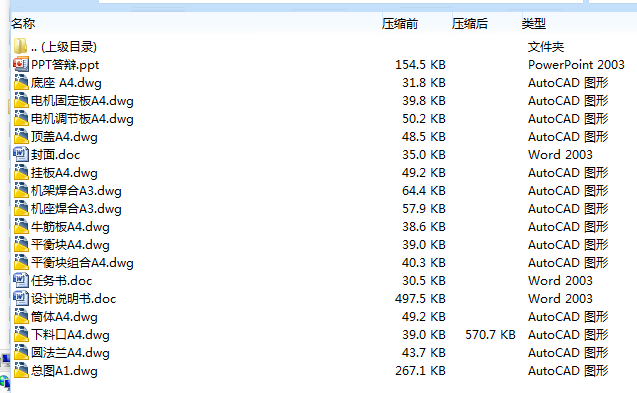

作品包括:

word说明书一份，共16页，约5300字

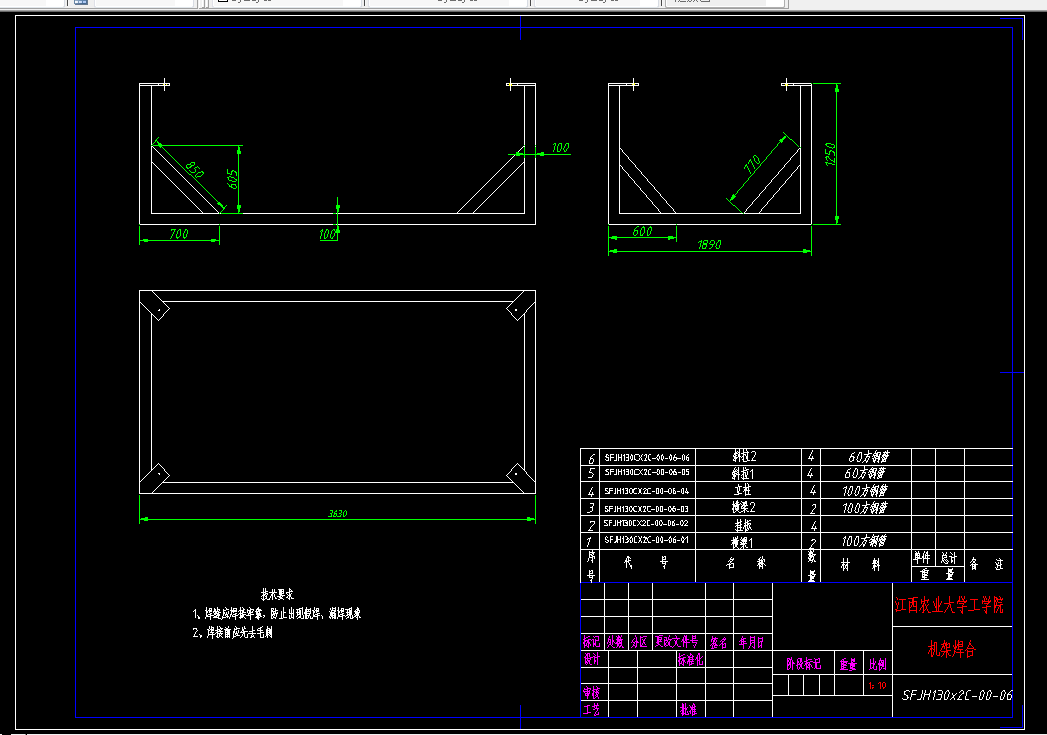

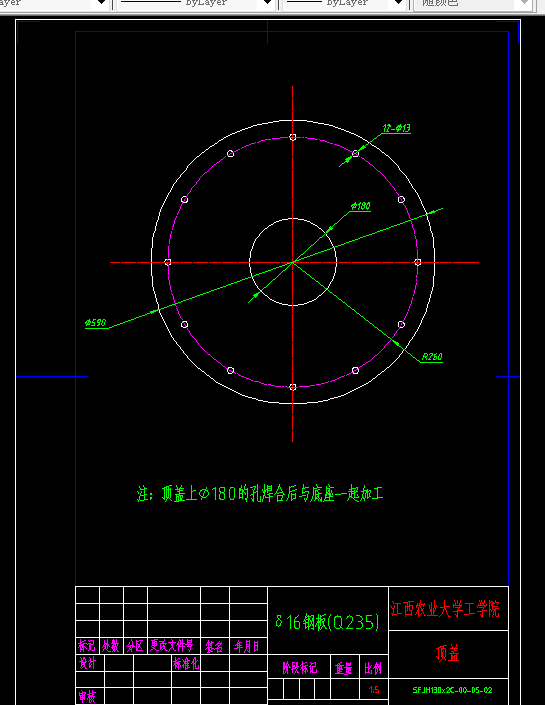

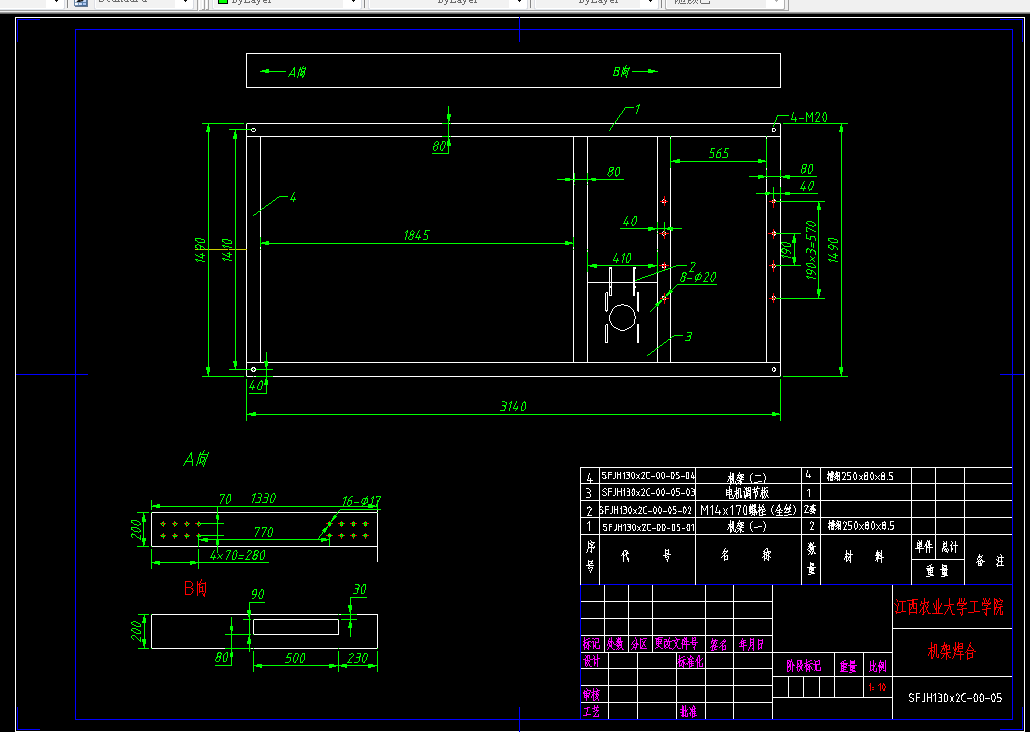

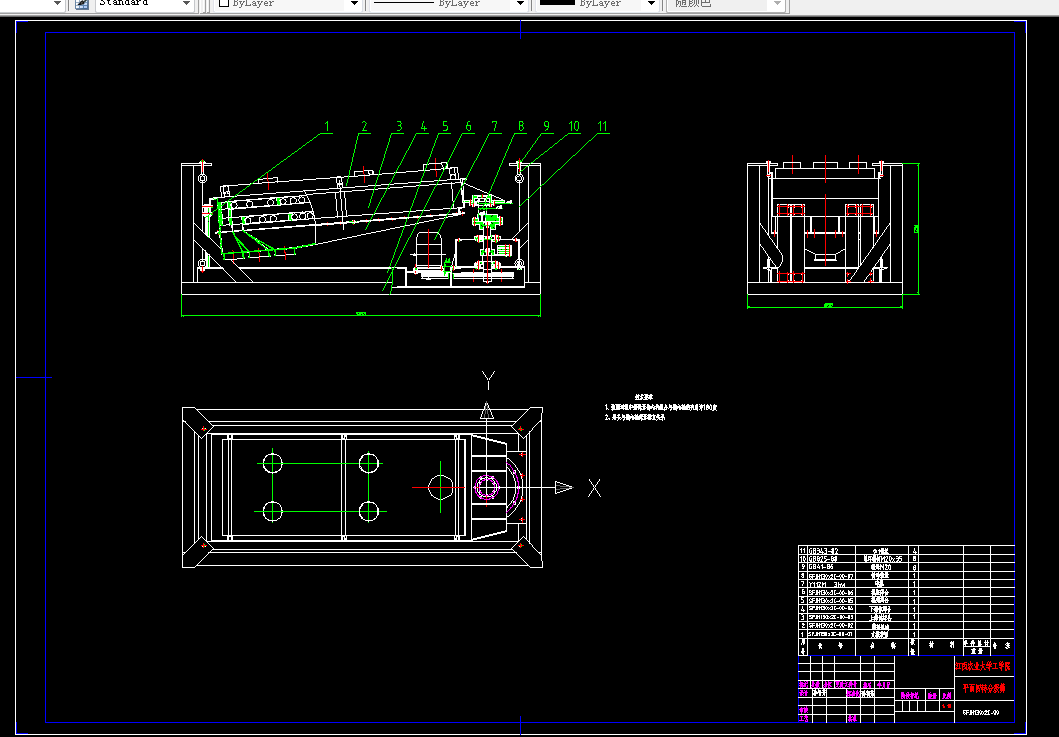

CAD版本图纸，共14张

目录

1、设计依据、

2、设计指标：

3、设计方案的确定

3.1 分级筛的结构特征及工作原理

3.2 驱动装置

3.3 筛体

3.4 支撑结构

4、主要参数的选择和确定

4.1 分级方式的选用

4.2 主轴安装位置的选择

4.3 轴偏心距的计算

4.4 机架与机座间隙的确定

4.5 挂板尺寸及伸出量的确定

4.6 牛筋板的选用

4.7 吊绳的选择和校核

5、参考文献

1、设计依据

现代饲料生产中都需要对原料或颗粒料等物料分级，所以分级筛是工艺中必不可少的工序。为了确保饲料厂各种设备的安全运行，达到保证成品质量及安全贮存的目的，饲料厂必须配有清理设备，以对饲料进行筛选甚至分级筛选处理，为能满足对分级筛选饲料的需要，而进行设计工作的。

2、设计指标

1、生产率：   粉料：6～10吨/时     （玉米粉等）

粒料：6～8吨/时      （玉米等）

2、使物料分为粗、中、细三个等级

3、动力消耗不大于3.5KW

3、设计方案的确定

国内外常用的分级筛选设备大致可分为振动回转分级筛和平面回转分级筛。由于振动回转分级筛有噪音大，且对各相关零部件的抗疲劳强度要求较高等缺点，而平面回转分级筛由于其尾部将滑动支撑改为弹性支撑，极大地降低了噪音，提高了分级性能，且采用了偏重平衡装置，因而其具有振动小、噪音低等特点。且其在结构和造价方面均优于振动式的分级筛，基于以上原因，我们决定采用平面回转分级筛。
