W651-便捷式自动晾衣架设计 下载积分：50　资料编号： W651

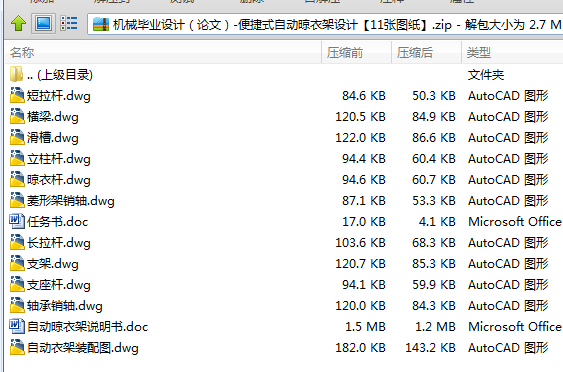

作品包括:

word说明书一份，共41页，约12000字

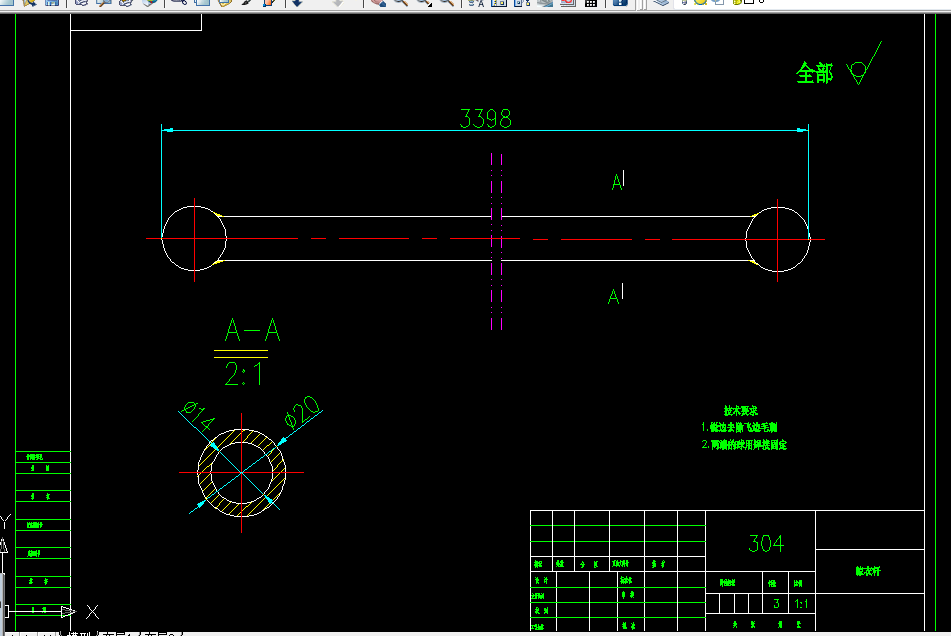

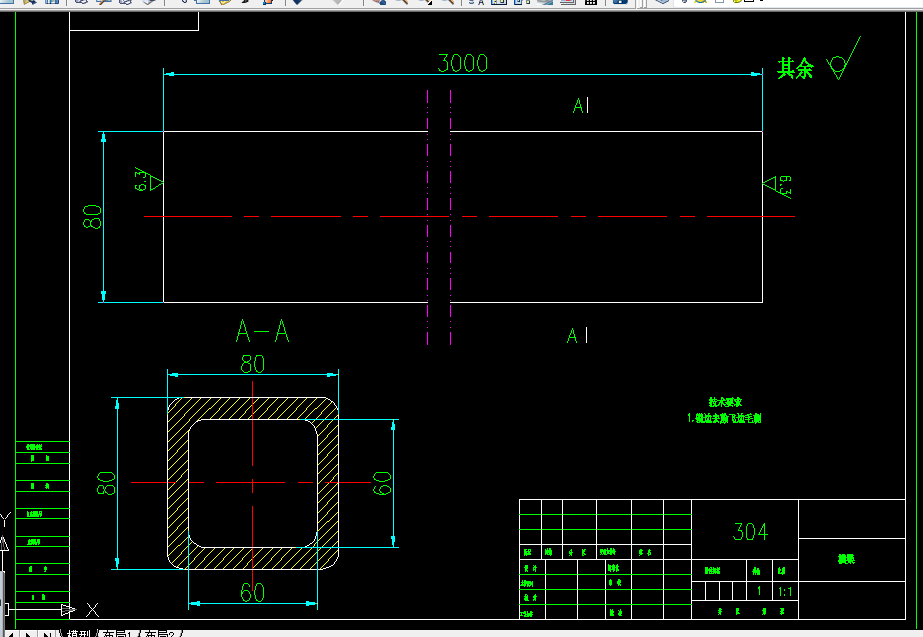

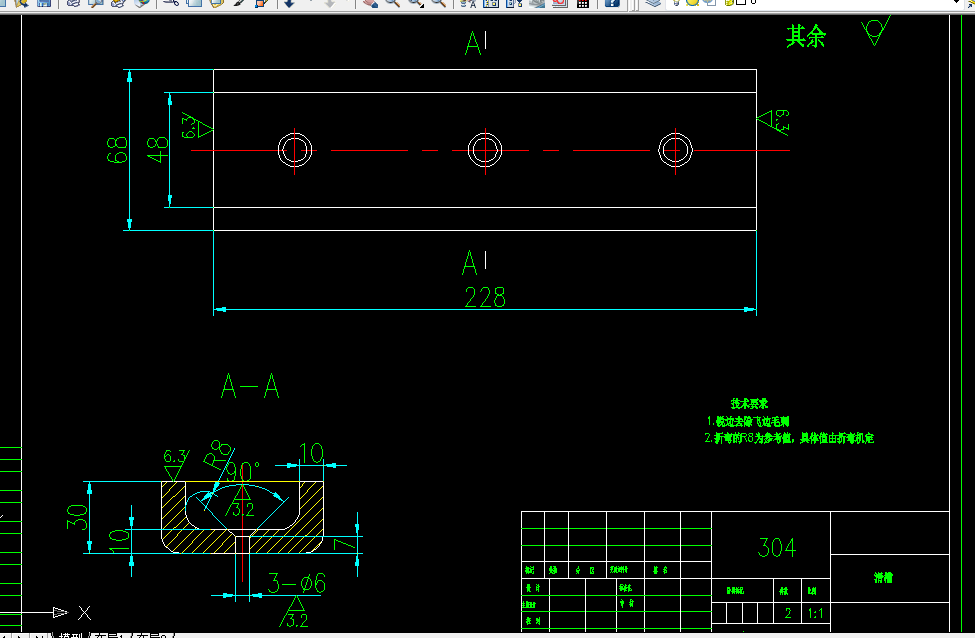

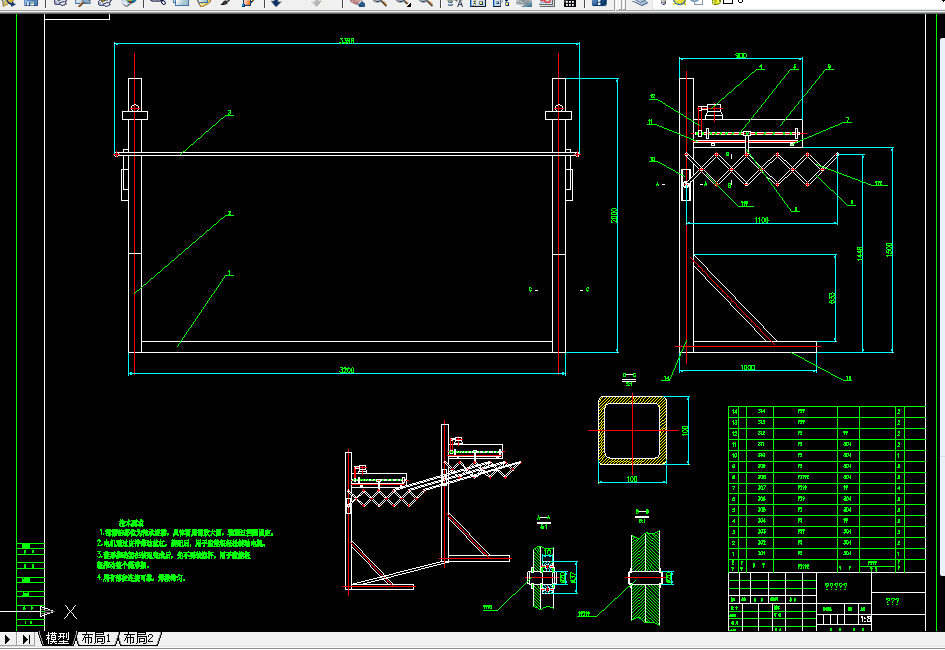

CAD版本图纸，共11张

摘要

传统的晾衣架就是一固定的晾衣杆，挂取衣物非常麻烦吃力，现今，家用的晾衣架越来越趋于自动化，出现了手摇式晾衣架和电动式晾衣架，其中，电动晾衣架因具有占用空间小、操作省力、使用便捷等优点，受到越来越多家庭的青睐。电动晾衣架包括有晾衣杆、晾衣杆两端的绳索和用以控制绳索绕卷的控制装置，其中，为防止输超出移位，两端一般都放置行程开关，电机带动丝杠转动，晾衣杆就自动的前进、后退：智能晾衣架的机械部分是在普通拉杆式晾衣架两支撑杆的端部各安装一个滑轮。滑动杆与最前外面的晾衣杆固定连接。滑动杆的另一端连接到与直流电动机相连的转轴上，通过电动机的正反转达到晾衣架的伸缩效果。其控制部分的电路CPU采用89C2051单片机。利用温度、雨水、光敏等传感器，达到下雨时自动收回，雨后自动伸展；气温高于设定值时自动收回，低于设定值时自动伸展；夜晚自动收回，白天自动伸展的功能。

关键词 智能衣架；单片机

目       录

摘要 II

Abstract III

1 绪论 4

1.1 智能衣架的发展 4

1.1.1 智能衣架的来历 4

1.2 智能系统的材料选择 5

2 自动晾衣架的机械部分设计 6

2.1 自动晾衣架的机械原理 6

2.2 滚珠丝杠的选择 7

  2.2.1滚珠丝杠的特点： 8

2.2.2滚珠丝杠的支撑 8

2.3轴承的选择 9

2.3.1直线轴承 9

2.3.2深沟球轴承 10

3自动晾衣架的机械部分计算及校核 11

3.1 设计思想 11

3.2 初选电机减速器系统方案 11

3.3电动机类型选择 12

3.4 电动机功率的选择 12

3.5 确定电动机型号 13

3.6  V带的设计计算 7

3.6.1 传动比的分配 7

3.6.2各轴的转速、功率和转矩 7

3.7 带传动方案的确定 8

3.8带传动设计计算 8

3.9带轮的结构设计 10

3.10机械部分的校核 12

4.电气部分设计 14

4.1自动晾衣架的电路图及简介 14

4.2各元件的介绍及编程 15

4.2.1压力继电器 15

4.2.2 PLC的原理介绍及编程 17

4.2.3 行程开关 20

4.2.4光敏传感器 22

4.2.5 湿度传感器 25

结 论 28

参 考 文 献 29

致 谢 30
