W687-立式过滤沉降离心机总体设计及外壳部件设计 下载积分:50 资料编号: W687

1.打开支付宝或者微信扫描二维码。
2.填写金额:50
3.添加备注,填写资料编号:
资料编号: W687
4.支付成功后,请发资料编号到邮箱:jxsj168@qq.com
会有专人在15分钟内把资料发到您邮箱
备注:如果付款忘记填写资料编号,则发邮件时附带您的交易明细截图即可。
请耐心等待,如超过30分钟还没收到,请联系客服QQ:2363701252
点击分享:

作品描述

作品包括:

Word版说明书一份,22页,约7700字

任务书一份

开题报告一份

外文翻译一份

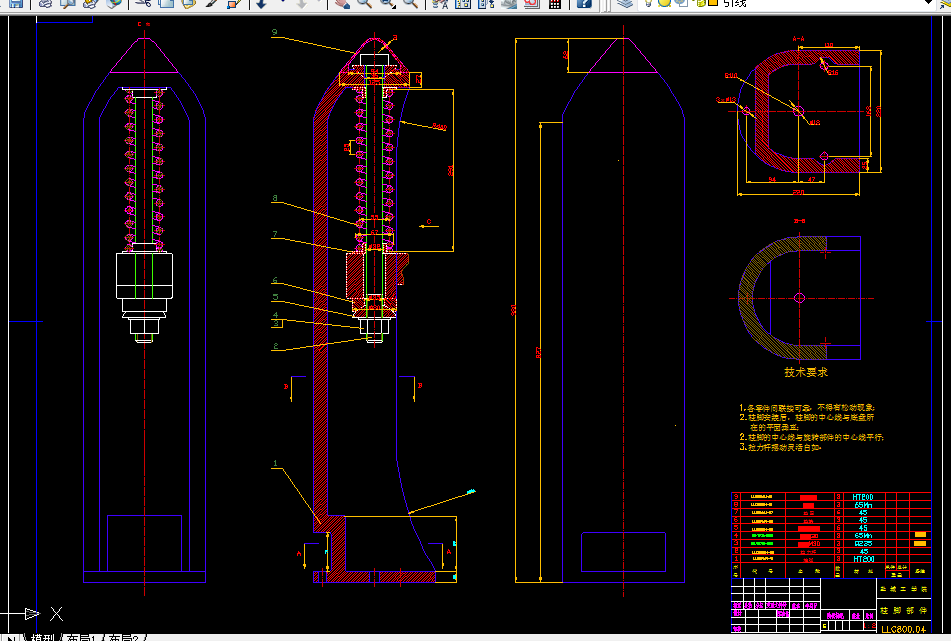

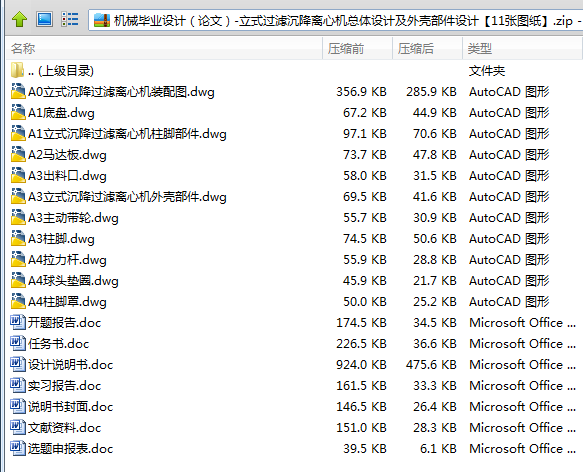

CAD版本图纸,共11张


目    录

1前言 1

2国内外研究现状及发展动态 2

3 立式过滤沉降离心机的总体设计 4

4具体设计说明 5

4.1转鼓的设计计算 5

4.2离心机驱动功率的计算。 10

4.3电机的选择 13

4.4带轮的设计计算 13

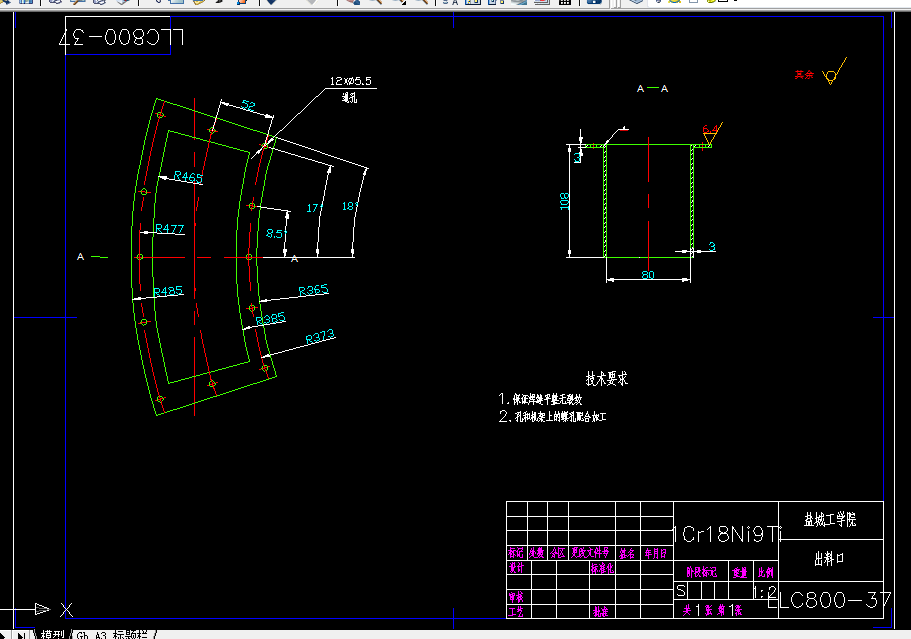

4.4卸料口的设计 15

4.5电机的固定机架调节机构的设计 16

4.6  柱脚部件减震机构的设计 16

5 结    论 17

参 考 文 献 18

致    谢 19

附    录 20

   本课题来源于对沉降式离心机市场的调研结果。

    现今市场上用于固液分离的沉降离心机工作时,由于滤渣在转鼓内的移动是籍其

内的一套与转鼓同轴线的差动机构而实现的,故其结构复杂,制造成本高;其被分离

出来的滤液流出转鼓前都经过出料端的滤网再行过滤,由于滤网容易被堵塞,致使脱

液过程中必须定时清理或更换滤网,造成运行操作成本上升和产品质量不稳定。本设

计旨在消除这一弊端,将转鼓改为内外两层,让滤渣籍其自身所受的离心力而流向出

渣端(被分离出来的滤液则沿着与离心力相反的方向流经滤网,实现了滤液和滤渣各

行其道,彻底分开),从而可将其差动机构取消,也克服滤网被堵塞的现象。

   为解决上述弊端,为克服现行沉降式离心机的缺点,本设计旨在提供一种能解决

上述缺点和弊端的新型机种——立式过滤沉降离心机。

设计依据

1.工厂现行生产的沉降式离心机有关产品样本;

2.机型为立式结构,转鼓为圆锥型,其轴线呈立式安置;

3.转鼓:其外圆锥大端内直径为800mm;转鼓高度为520—600mm,转鼓长径比(L/D)

为0.6—0.75;

4.转鼓转速:2000r/min;

5.分离因数为Fr1788;

6.电机功率:小于22kw
