W750-2000m3球罐设计 下载积分：50　资料编号： W750

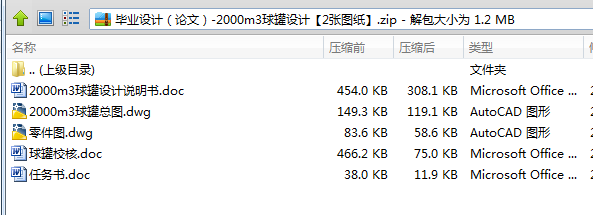

作品包括:

Word版说明书1份，共39页，约14000字

任务书一份

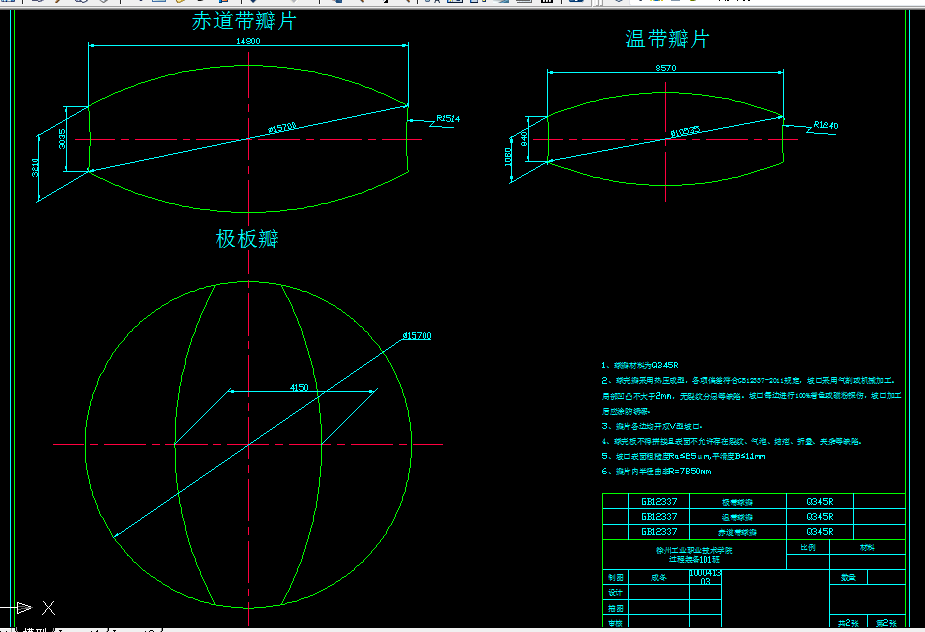

CAD版本图纸，共7张

摘 要

球罐作为大容量、有压贮存容器，在各工业部门中作为液化石油气、液化天然气、液氧、液氮、液氢、液氨、及其他中间介质的贮存；也作为压缩空气、压缩气体的贮存。在原子能工业中球罐还作为安全壳使用。本课题是2000m3低温球罐设计，通过查阅相关书籍，对该球罐的结构、强度进行详细的计算，从附件、可能引起的突发因素等多角度考虑，以GB12337-2011《钢制球形储罐》，GB150-2011《钢制压力容器》，GB50094-2011《球形储罐施工及验收规范》作为设计、制造、检验和验收的规范标准对该球罐进行了设计，最终完成了本课题设计。

关键词：设计、计算、球罐

目录

摘要.................................................................I

Abstract.............................................................I

第一章 绪论..........................................................1

       1.1  概述.....................................................1

       1.1.1  球形容器的特点.........................................1

       1.1.2  球形容器的分类.........................................1

       1.1.3 球罐的设计参数..........................................1

       1.2国内外发展状况.............................................2

       1.2.1球罐建造的历史概论.......................................2

       1.2.2国内球罐建造概论.........................................2

第二章 橘瓣型球罐的结构设计...........................................4

       2.1 设计参数...................................................4

       2.2基本尺寸确定................................................4

       2.3材料选择....................................................4

       2.4 球壳设计...................................................4

       2.4.1 球带计算 ................................................4

       2.4.2 厚度的计算...............................................5

第三章 球罐受力分析...................................................7

       3.1 球罐质量计算...............................................7

       3.2 地震载荷计算...............................................8

       3.3 风载荷计算.................................................9

       3.4 弯矩计算...................................................10

第四章 强度及稳定性校核...............................................11

      4.1 支柱计算....................................................11

      4.1.1 单个支柱的垂直载荷........................................11

      4.1.2 组合载荷..................................................11

      4.1.3 单个支柱弯矩..............................................11

      4.1.4 支柱稳定性校核............................................13

      4.1.5 稳定性校核................................................13

      4.2 地脚螺栓的计算..............................................14

      4.3 支柱底板计算................................................14

      4.3.1 支柱地板的直径............................................15

      4.3.2 底板的厚度................................................15

      4.4 拉杆计算....................................................16

      4.4.1 拉杆螺纹小径的计算 .......................................16

      4.4.2拉杆连接部位的计算.........................................16

      4.4.3 耳板厚度...................................................17

      4.4.4 翼板厚度...................................................17

      4.4.5 焊缝强度验算...............................................17

      4.5 支柱与球壳连接最低点a 的应力校核............................18

      4.5.1 a 点的剪切应力.............................................18

      4.5.2 a 点的纬向应力.............................................18

      4.5.3 a 点的应力校核.............................................19

      4.6 支柱与球壳连接焊缝的强度校核.................................19

      4.7 开孔补强校核.................................................19

第五章球壳分瓣计算.....................................................22

      5.1各纬带截面下弦口直径.........................................22

      5.2各带弧长.....................................................22

      5.3球瓣（半球以上）各点弧长.....................................22

      5.4球瓣相对于Cm的弧长...........................................23

      5.5球瓣径向边缘各测点弦长.......................................23

      5.6球瓣径向边缘相应于Cm的弧长的一半.............................23

      5.7各带球瓣弦口弧长和弦长.......................................24

      5.8各带球瓣弦口展开半径.........................................24

      5.9极带几何尺寸计算.............................................25

      5.10各带球瓣对角线弦长和弧长....................................25

第六章球罐的压力试验...................................................27

      6.1液压试验应力校核.............................................27

      6.2气压试验应力校核.............................................27

      6.3致密性试验...................................................27

第七章工厂制造及现场组装...............................................28

      6.1 工厂制造.....................................................28

      6.2 现场组装.....................................................29

      6.3 组装方案.....................................................29

第八章技术经济性分析...................................................32

第九章结论.............................................................33

参考文献...............................................................34

致 谢..................................................................35
