W824-苎麻剥麻机机构设计 下载积分：50　资料编号： W824

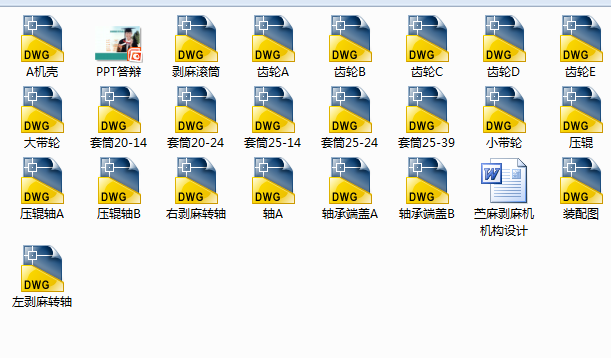

作品包括:

说明书一份，共23页，约7900字

PPT答辩一份

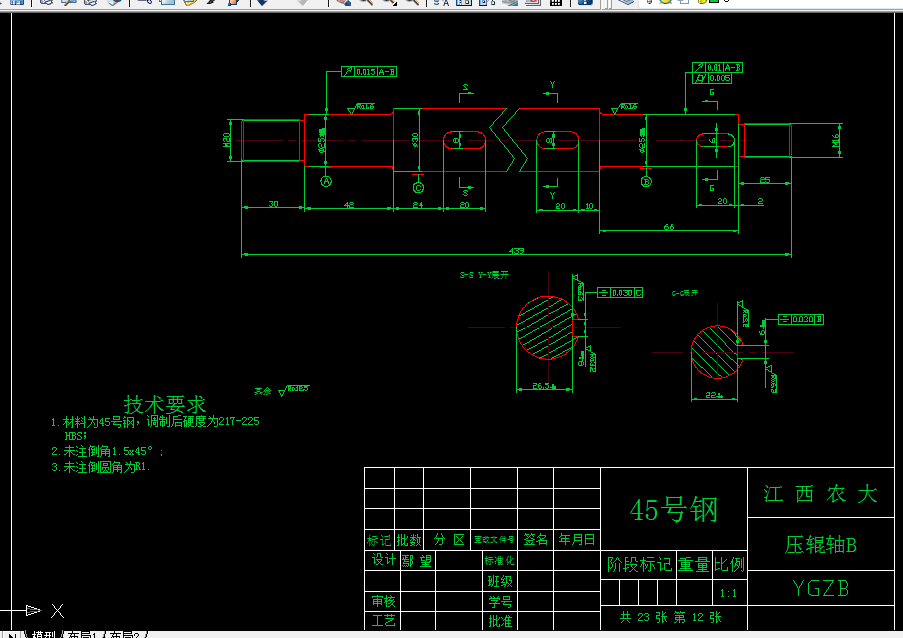

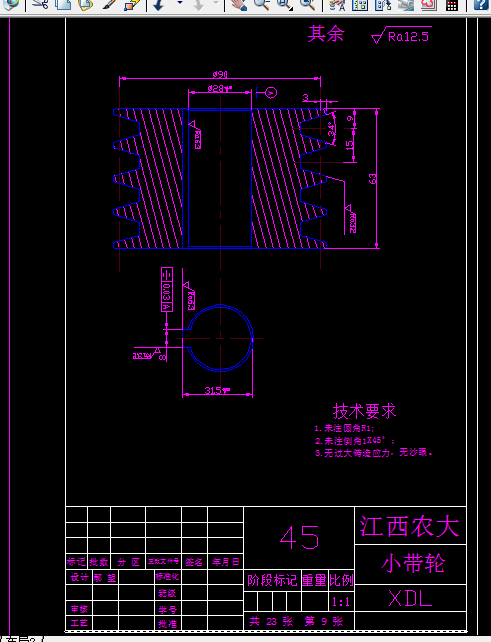

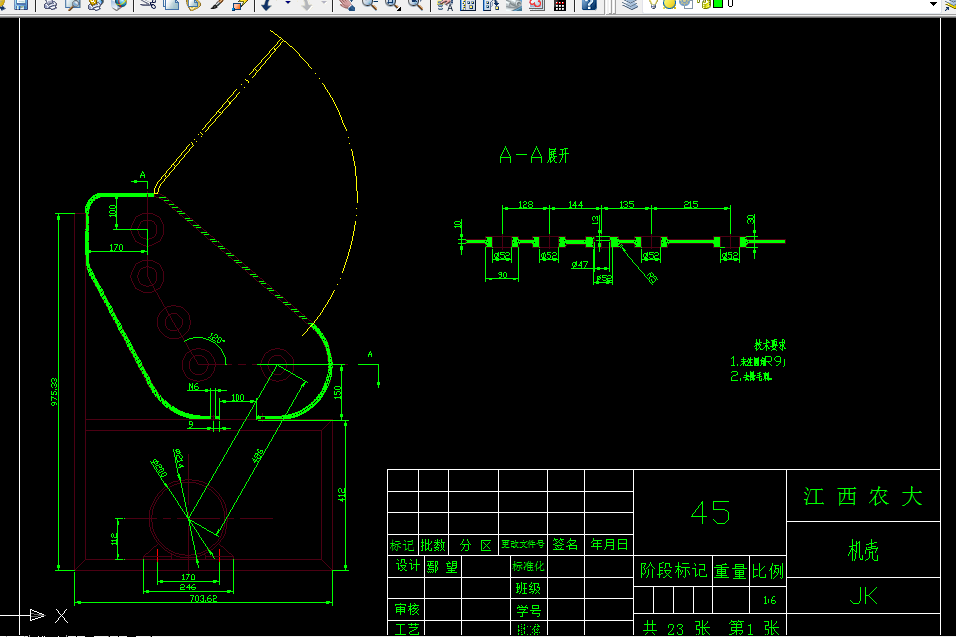

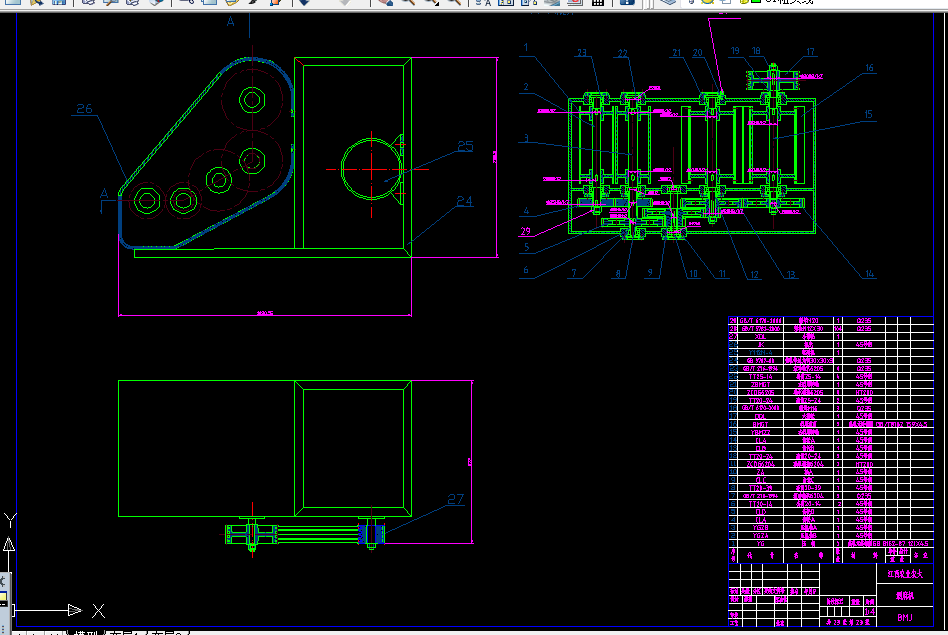

CAD版本图纸，共23张

摘    要

  在研究设计苎麻剥制加工机械的过程中，研究重点往往在机械结构方面，侧重于机械材料和关键部件的选择与设计，而忽视了对被加工物料苎麻茎秆的力学特性的研究，仅限经验估计。故在基于对麻杆进行物理机械特性分析的基础上，科学的进行设计。通过挤压、划破、刮打等连续的工序，实现苎麻的完整剥制过程。工作原理仍然为压辊挤压、划破和剥麻滚筒刮打。不过在具体的机构和传动设计上作出了改进和创新：改变调节杆的安装位置并在结构上作适当的修改，使导料板的调节范围更广；借鉴食品机械的部分机构，增加齿轮连杆调隙机构，可适应多变的加工环境；简化了刀片割麻的复杂过程，直接在二级压辊上设计滚刀，功能容易实现。设计中着重考虑实用原则、经济原则，优先选用常见的标准件、优先的公差配合、来源广泛的工程材料。降低制造成本，提高农机在农村地区的推广度，打破我国农机面临的现状，为农民带来实实在在的好处。

关键词：剥麻；结构设计；改进

目录

中文摘要 ................................................................ 1

英文摘要 ................................................................ 2

引论 .................................................................... 4

1 剥麻机总体设计 ........................................................ 5

 1.1整体布局设计 ........................................................ 5

2 主要工作部件结构设计 .................................................. 6

 2.1压辊的设计 .......................................................... 6

 2.2剥麻滚筒的设计 ...................................................... 7

 2.3机架和机壳 .......................................................... 8

3 传动系统设计 ........................................................ . 9

 3.1电动机的选择 ........................................................ 9

 3.2V带传动设计 ......................................................... 10

 3.3带轮的结构设计 ...................................................... 13

 3.3齿轮传动的设计 ...................................................... 14

4 轴的设计 .............................................................. 17

 4.1右剥麻滚筒轴的设计 .................................................. 17

 4.2其他各轴的设计 ...................................................... 18

5 轴承的选用 ............................................................ 18

6  建的选取与校核........................................................ 19

7 安装和润滑维护 ........................................................ 20

 7.1安装事项 ............................................................ 20

 7.2轴承和齿轮的润滑 .................................................... 20

 7.3机器的使用维护 ...................................................... 20

主要参考文献 ............................................................ 21
