W828-液压切坯机的设计 下载积分：50　资料编号： W828

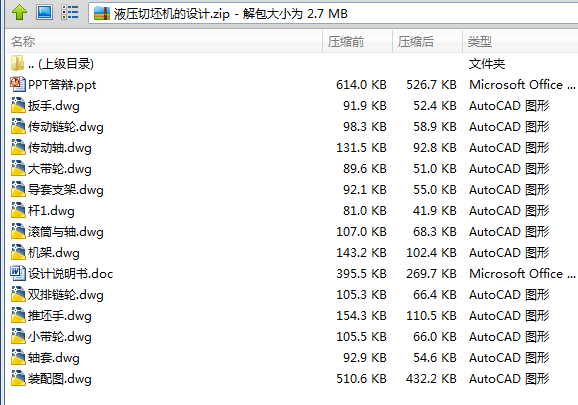

作品包括:

说明书一份，共17页，约6600字

PPT答辩一份

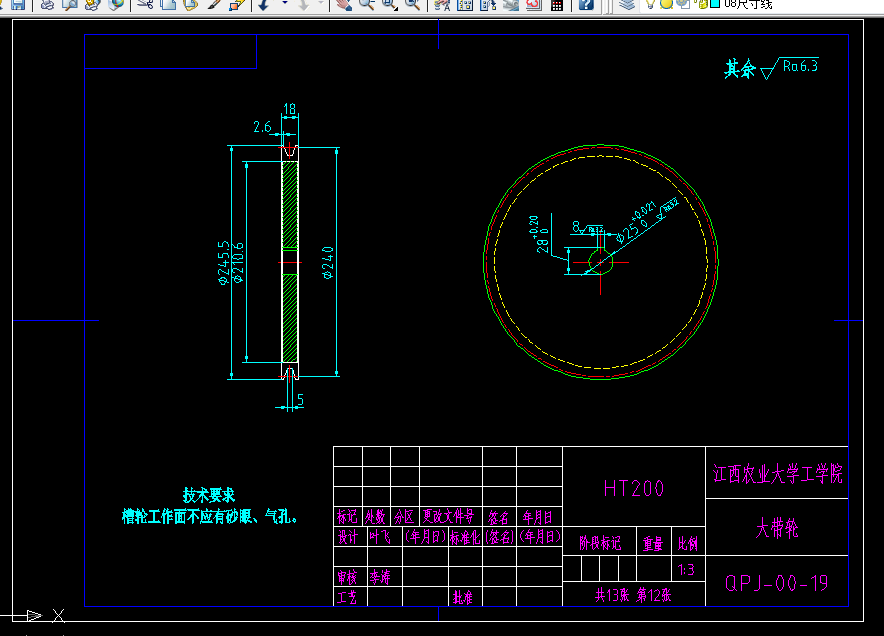

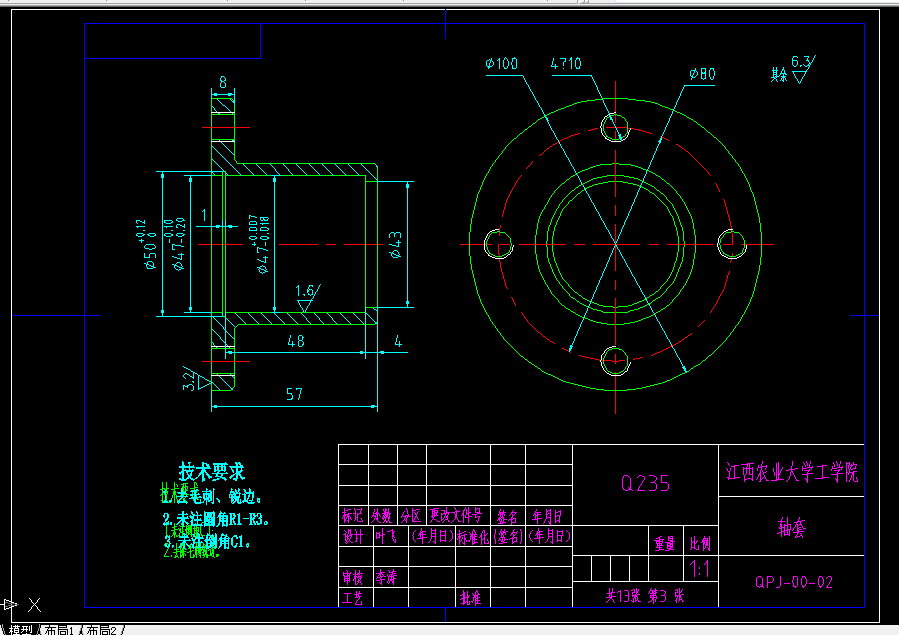

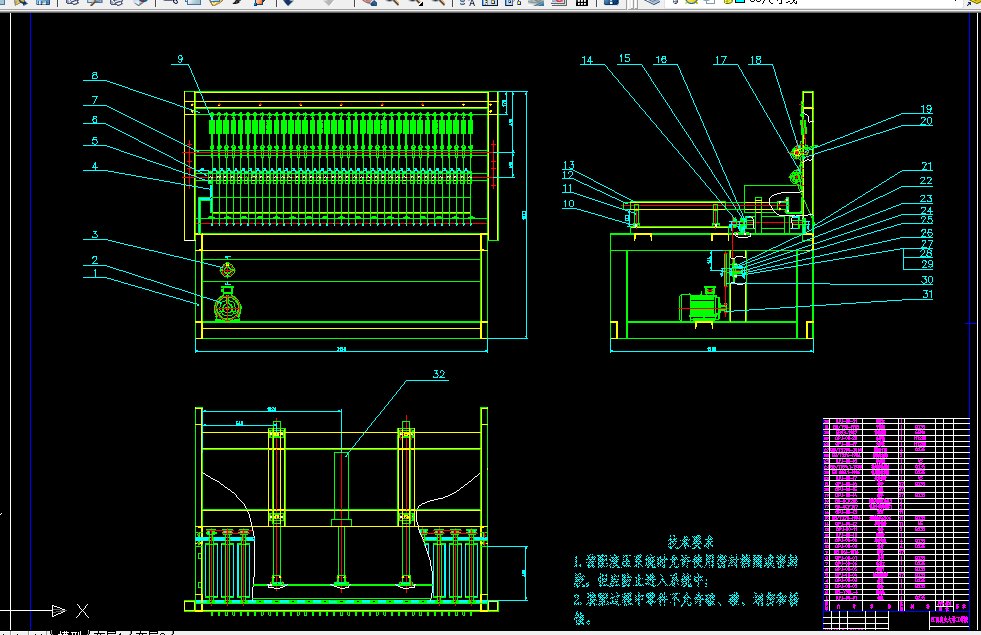

CAD版本图纸，共13张

摘  要

在砖瓦产品的生产线上，切坯机是必不可少的一个辅助设备，它是黏土泥条连续地通过切坯机制作最终产品的唯一方法。常规的切坯机大多是采用曲柄连杆机构来实现推杆的往复运动，而液压切坯机与之相比有低成本、高效率、大功率、低噪声、高度集成化及经久耐用等许多优点。液压技术是机械设备中发展速度最快的技术之一，已广泛应用于工业各领域，液压切坯机主要是由液压系统提供动力，通过控制系统来实现切坯机的运行。

本毕业设计主要设计的是液压切坯机中的切坯机部分，主要包括机架、滚筒、推板、挡板等机构的设计、计算与校核，以及一些标准件的选择与计算，如轴承、链轮、法兰等，并通过合理的设计和布置使得机器的工作方便快捷、安全可靠。

关键词： 切坯机；液压；设计

目录

摘  要 I

Abstract II

1  绪论 1

1.1  切坯机的应用及发展现状 1

1.2  液压切坯机的特点 1

1.3  本毕业设计的研究意义 1

2  液压切坯机的工作原理及过程 2

2.1  液压切坯机的工作原理 2

2.2  工作过程 2

3  液压切坯机工作参数的确定 3

4  液压切坯机中切坯机部分的结构设计 3

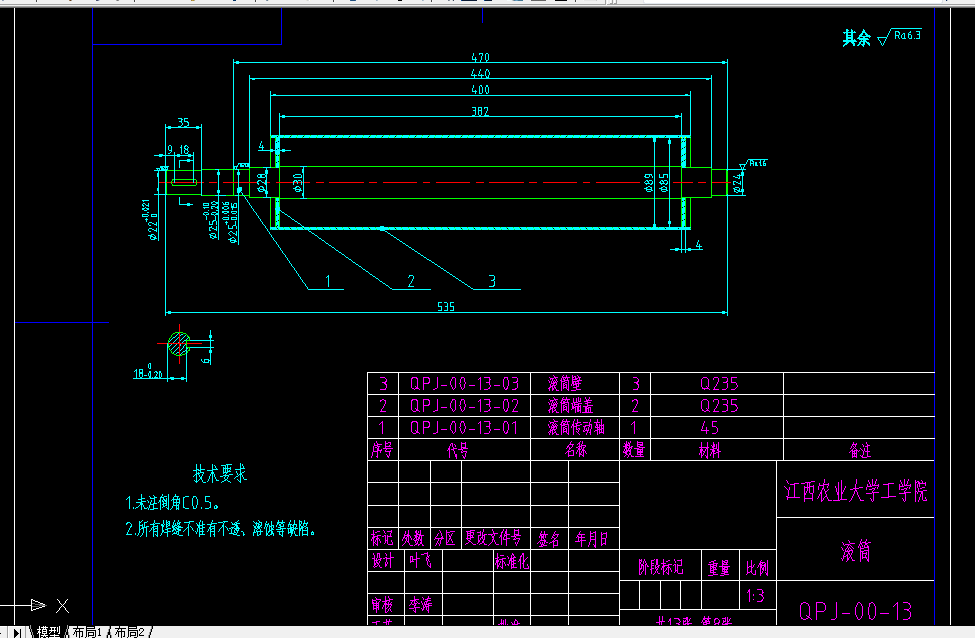

4.1  滚筒设计 3

4.1.1  滚筒外壁及端盖的设计 3

4.1.2  轴的设计 4

4.1.3  轴的校核 4

4.2  推坯手的分析 5

4.3  机架设计和钢丝绳的要求 6

4.4  轴承的选择 7

5  液压切坯机的传动设计 7

5.1  传动系统运动分析计算 7

5.1.1  电动机的选择 7

    5.1.2  计算传动比i 8

5.2  皮带传动设计 8

5.3  链传动设计 9

5.3.1  链条的设计步骤 9

5.3.2  双排链轮的设计 9

5.3.3  传动链轮的设计 10

6  总结 11

参考文献 12

致  谢 13
