X131-195柴油机单缸泵泵体打窝扩孔专机及其夹具设计 下载积分:50 资料编号: X131

1.打开支付宝或者微信扫描二维码。
2.填写金额:50
3.添加备注,填写资料编号:
资料编号: X131
4.支付成功后,请发资料编号到邮箱:jxsj168@qq.com
会有专人在15分钟内把资料发到您邮箱
备注:如果付款忘记填写资料编号,则发邮件时附带您的交易明细截图即可。
请耐心等待,如超过30分钟还没收到,请联系客服QQ:2363701252
点击分享:

作品描述

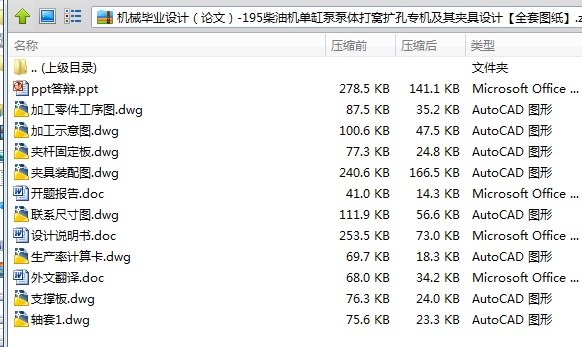

作品包括:

WORD版设计说明书1份,共22页,约12000字左右

开题报告一份

PPT答辩一份

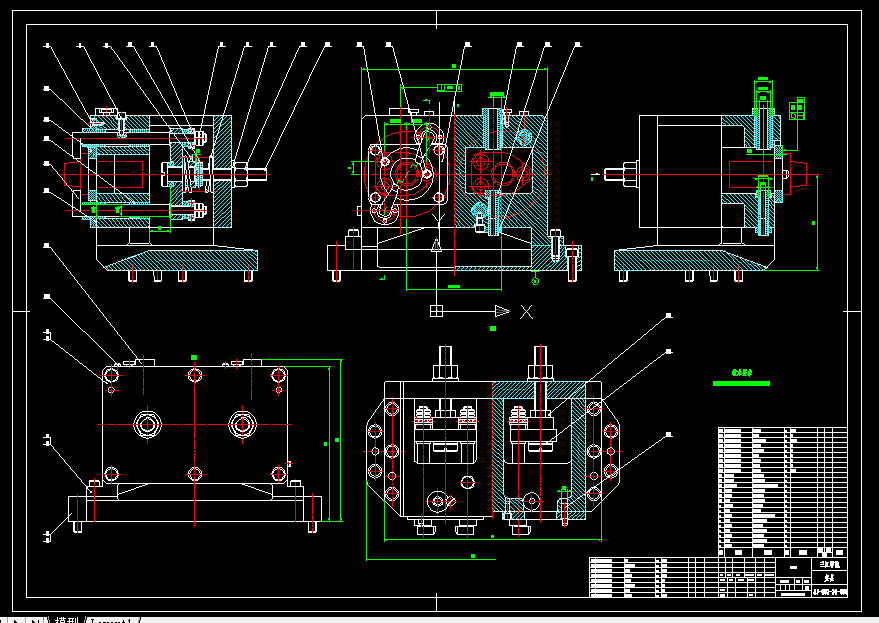

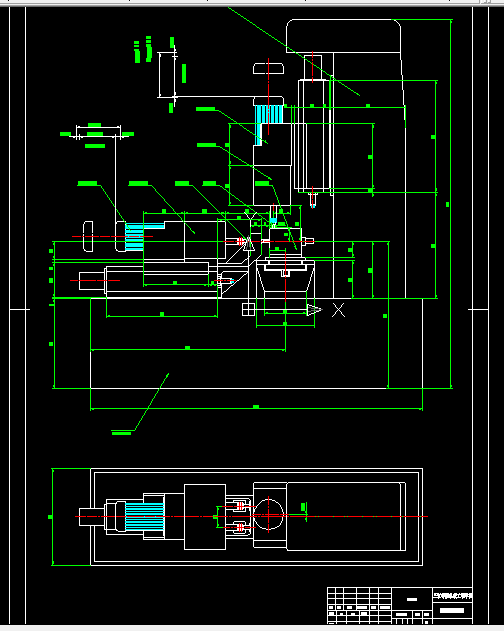

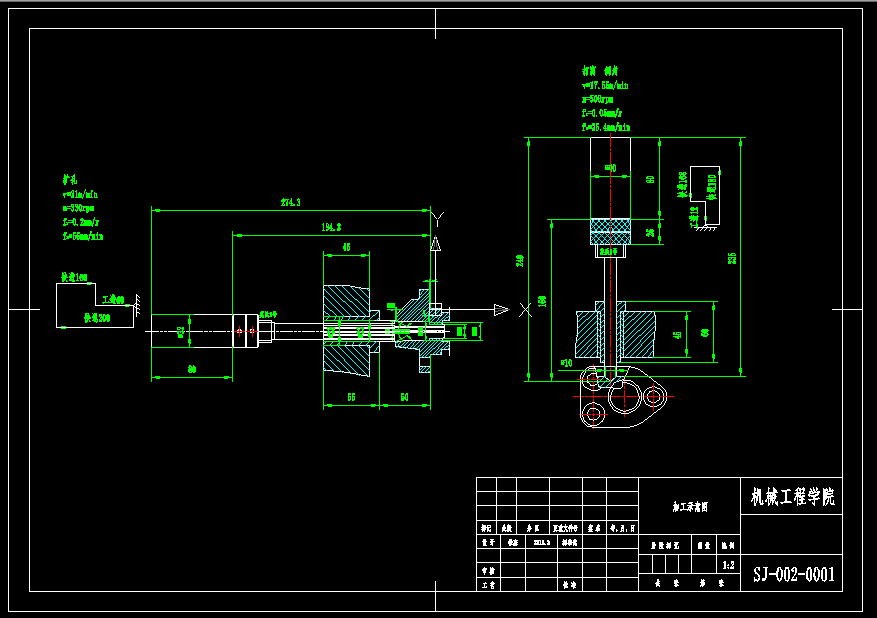

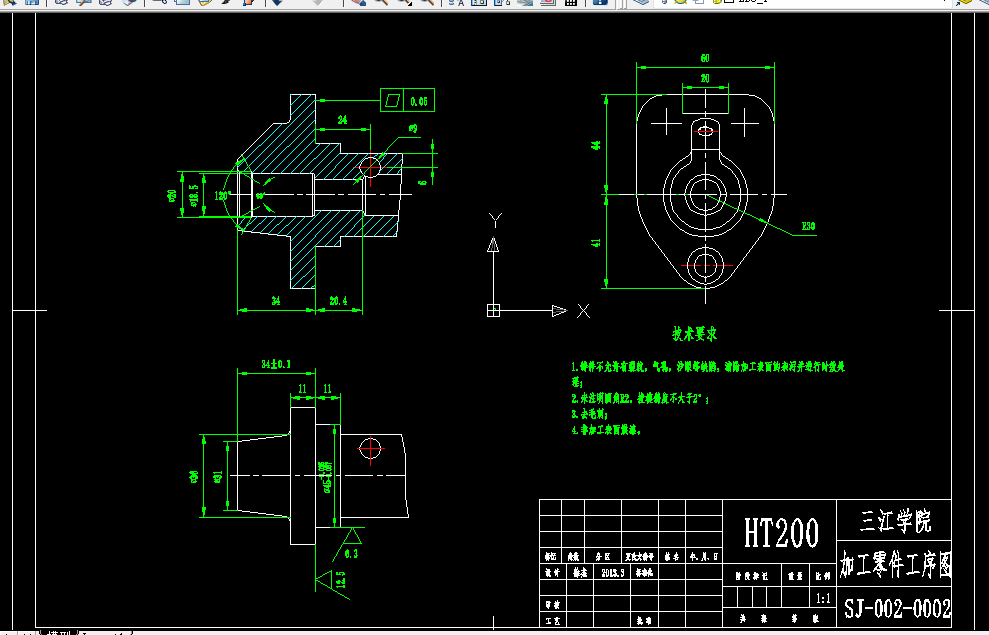

CAD版本图纸,共8张

摘  要


本文介绍了195柴油机单缸泵体机械加工中打窝扩孔专用钻床的设计。主要介绍了钻孔专机三图一卡的编制、主轴箱的设计、夹具的设计以及导向模板的设计。在夹具的设计中许多零件选择了通用件;在刀具的设计中,对传统的刀具进行了改进,解决了195柴油机单缸泵体的一个技术难题。这种专机的设计在保证加工精度要求的前提下降低了成本,减轻了劳动强度,提高了机床的生产率,配置也更加的灵活。

关键词:195柴油机单缸泵体;专用钻床;夹具;导向模板。
