X156-某中学四层实验楼建筑结构设计4800平米 下载积分：150　资料编号： X156

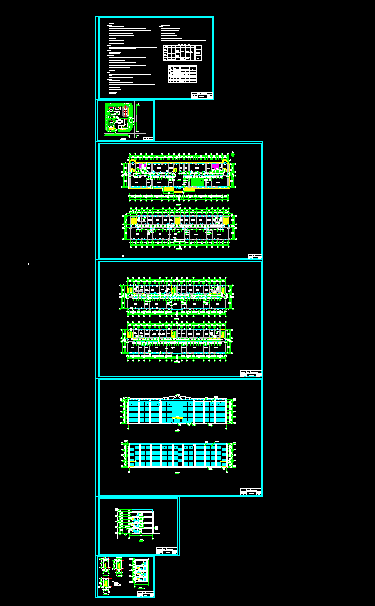

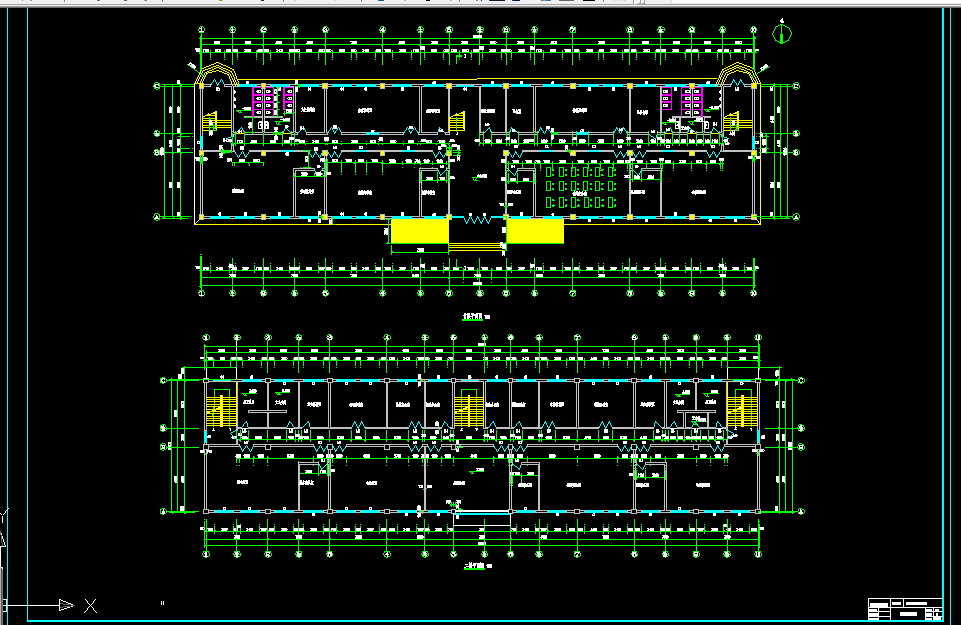

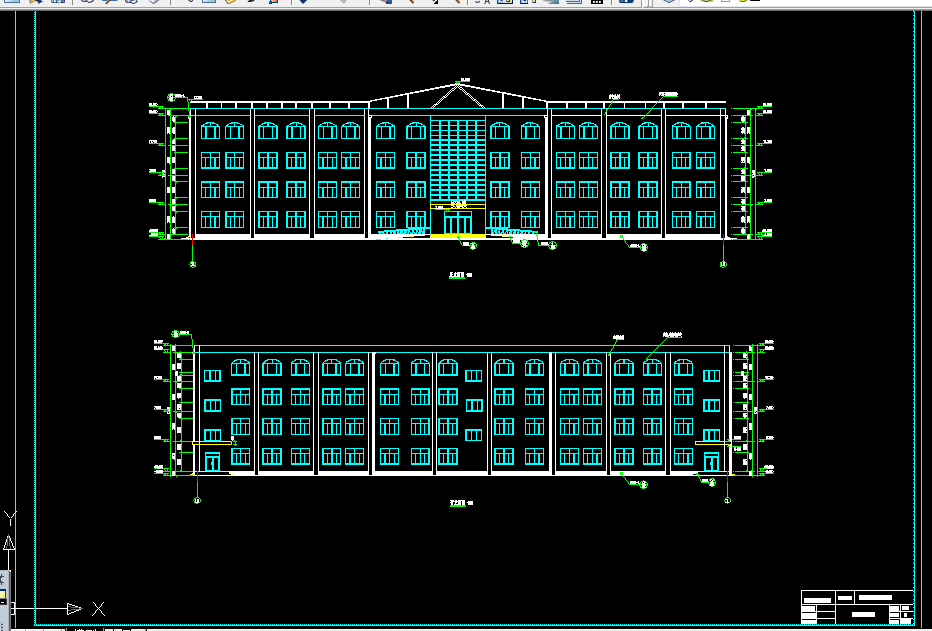

作品包括:

WORD版设计说明书1份，共103页，约21000字左右

CAD版本图纸，共17张

Xxxx实验楼建筑结构设计

摘 要

本工程为xxxx实验楼，位于xxxx区。该工程为四层钢筋混凝土框架结构，建筑面积为4823.28平方米，建筑物总高度为17.1米。

本设计主要分两部分，一是建筑设计，主要包括总平面设计、平面设计、立面设计、剖面设计。总平面设计是充分利用建筑空间，提高容积率，提高绿化率，对各类不同性质或功能的建筑进行平面布置，设计出既节约用地，又充分人性化，环境优秀的平面布置。平面设计主要依据各房间的使用功能及使用面积定出其形状和水平方向各部分的组合关系，按采光通风要求设计各房间的门窗大小和尺寸；立面设计主要考虑实验楼的整体美观；剖面设计则根据使用要求确定层高、窗台高度、窗高及室内外高。二是结构设计，是在确定结构布置之后，先进行了截面初估，然后进行了荷载统计，接着计算水平及竖向荷载作用下的内力，找出最不利的一组或几组内力组合，选取最安全的结果计算梁板柱配筋并绘图。此外还进行了基础和楼梯设计，完成了基础、楼梯内力和选型计算及施工图绘制。楼梯采用板式楼梯，基础采用柱下独立基础。另外运用了PKPM进行框架结构设计计算。

整个结构在设计过程中，严格遵循相关的专业规范的要求，参考相关资料和有关最新的国家标准规范，对设计的各个环节进行综合全面的科学性考虑。总之，适用、安全、经济、美观、使用方便是本设计的原则。

关键词：框架结构     建筑设计    结构设计    内力组合

目     录

1 引言 1

2 建筑结构设计 3

2.1工程概况 3

2.1.1工程名称 3

2.1.2建设地点 3

2.1.3工程概况 3

2.1.4地质条件 3

2.1.5气象资料 3

2.1.6地震情况 3

2.1.7材料 3

2.2 设计依据 3

2.3 建筑设计概述 4

2.4 结构布置 4

2.5 截面初估 6

2.5.1 板截面初估： 6

2.5.2 框架梁截面初估： 6

2.6框架计算简图 8

2.6.1确定框架计算简图 8

2.6.2计算各框架梁柱线刚度： 8

2.7荷载计算 10

2.7.1恒载标准值计算 10

2.7.2活荷载标准值 11

2.7.3竖向荷载下框架受荷总图 12

2.7.4风荷载标准值计算 18

2.7.5水平地震作用计算 20

2.7.6多遇水平地震作用计算 25

2.8 层间位移及剪重比的验算 25

2.9 水平地震作用下内力分析 26

2.10 风荷载作用下的内力分析 31

2.11 竖向荷载下的内力分析 35

2.11.1 恒荷载作用下固端弯矩的计算 35

2.11.2 活荷载作用下固端弯矩的计算 35

2.11.3竖向荷载下剪力计算 39

2.11.4竖向荷载下柱轴力计算 42

2.12 荷载效应组合 45

2.12.1竖向荷载作用下梁端剪力和弯矩调幅 45

2.12.2水平地震作用下梁端弯矩调整 47

2.12.3风载作用下梁端弯矩调整 48

2.13 框架柱的截面设计 58

2.13.1 内力调整 58

2.13.2框架柱的截面设计 60

2.14 框架梁的截面设计 62

2.14.1正截面受弯承载力计算 62

2.14.2 斜截面受剪承载力计算 65

2.15 框架梁柱节点抗震验算 68

2.16 板的配筋计算 69

2.16.1 屋面板的计算 69

2.16.2 楼面板的计算 73

2.17 楼梯的计算 77

2.17.1楼梯梯段斜板设计 77

2.17.2平台板设计 78

2.17.3平台梁设计： 79

2.18 基础的配筋计算 81

2.18.1 荷载设计值 81

2.18.2 A柱独立基础的计算 81

2.18.3 B柱独立基础的计算 85

2.18.4 C柱独立基础的计算 89

2.18.5拉梁的计算 92

2.19 技术经济指标分析 94

3 结论 95

谢辞 96

参考文献 97
