Y047采矿工程毕业设计（论文）-谢桥矿1.8Mta新井初步设计 下载积分：50　资料编号： Y047

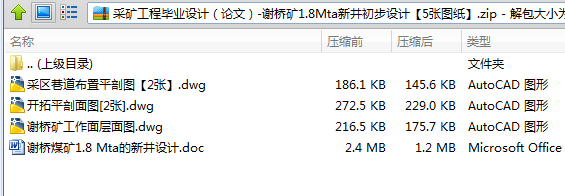

作品包括:

Word版设计说明书1份，共182页，约77000字

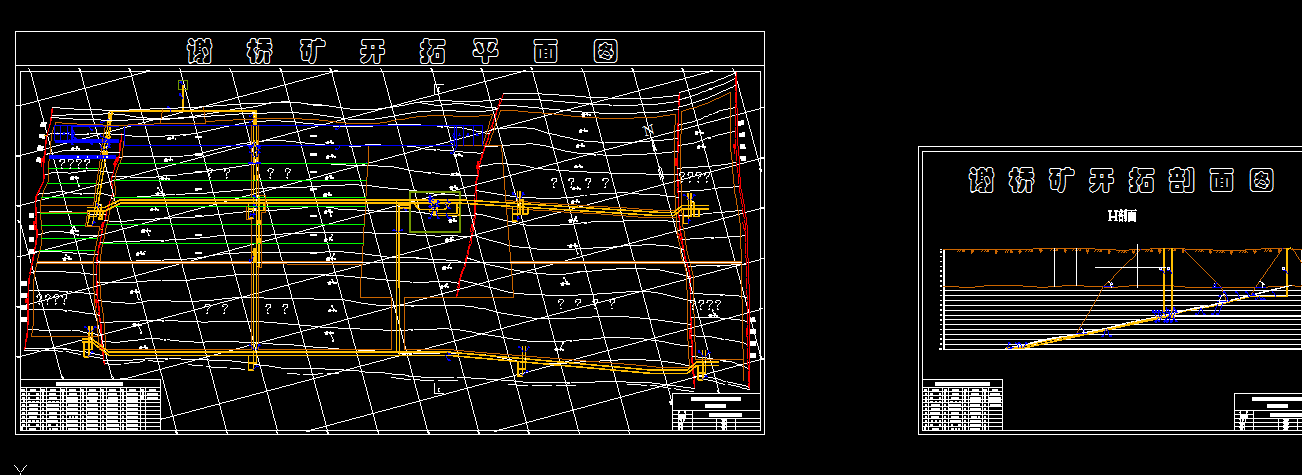

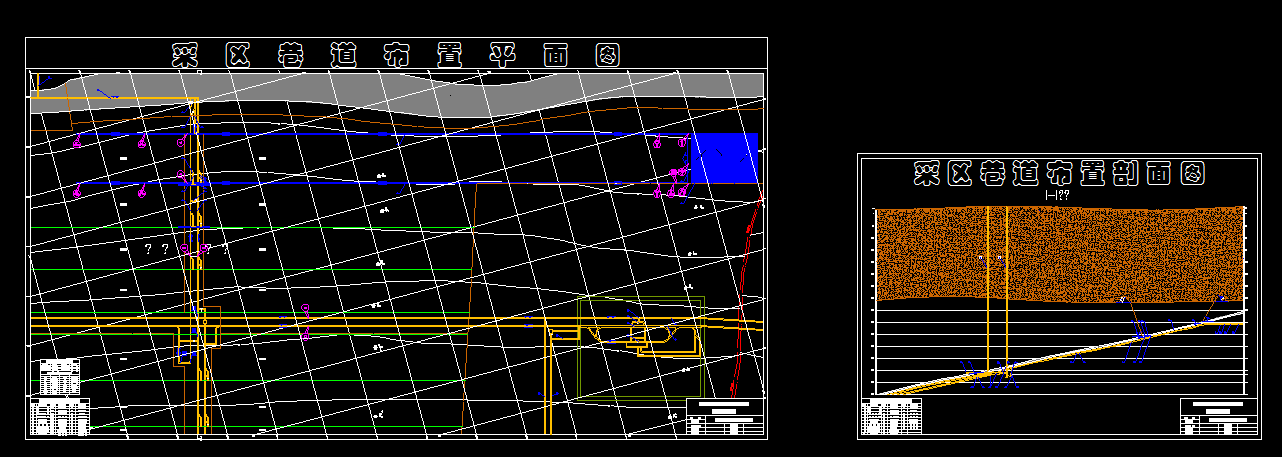

CAD版本图纸，共5张

摘  要

本设计包括三个部分：一般设计部分、专题设计部分和翻译部分。

一般部分为谢桥煤矿1.8 Mt/a的新井设计。谢桥煤矿位于安徽省淮南市境内，交通便利。井田走向（东西）长平均约7.43 km，倾向（南北）长平均约2.74 km，井田水平面积为17.16 km2。主采煤层一层，即8号煤层，平均倾角12°，煤层平均厚度4.25 m，井田地质条件简单。矿井工业储量227.49 Mt，可采储量154.59 Mt，服务年限为66.06 a。矿井正常涌水量136 m3/h，最大涌水量178 m3/h；矿井相对瓦斯涌出量4.84 m3/min，为低瓦斯矿井。

根据井田地质条件，提出四个技术上可行开拓方案。方案一：立井两水平直接延深上下山开拓；方案二：立井两水平暗斜井延深上下山开拓；方案三：立井三水平直接延深上山开拓；方案四：立井三水平暗斜井延深上山开拓。通过技术经济比较，最终确定方案二为最优方案。矿井采用立井两水平暗斜井延深上下山开拓方式，将主采煤层划分为两个水平，一水平标高-665 m，阶段斜长1400 m，阶段垂高285 m，二水平标高-990 m，阶段斜长890 m，阶段垂高225 m。

设计首采区西二采区采用采区准备方式，工作面长度200 m，采用一次采全高采煤法，全部跨落法处理采空区。矿井采用“三八”制作业，两班半生产，半班检修。生产班每班2个循环，日进5个循环，循环进尺0.6 m，日产量3288.85 t。

大巷采用带式输送机运煤，辅助运输采用1.5 t固定箱式矿车。主井装备一对16 t箕斗提煤，副井装备一对1.5 t双层四车罐笼担负辅助运输任务。矿井采用两翼对角式通风。通风容易时期矿井总需风量7507.68 m3/min，矿井通风总阻力2590.65 Pa，风阻0.465 N?s2/m8，等积孔2.93 m2，矿井通风容易。矿井通风困难时期矿井总风量7507.68 m3/min，矿井通风总阻力2877.87 Pa，风阻0.184 N?s2/m8，等积孔2.77 m2，矿井通风容易。设计矿井的吨煤成本65.20 元/t。

专题部分主要对我国一些煤矿断层破碎带的岩巷支护方法进行了综述，同时对巷道支护方式进行了简要的分类。

翻译部分的文章取自“analysis of in situ rock bolt loading status”。

关键词：立井  上下山开采  大采高  两翼对角式  断层破碎带

目  录

一般部分

1  矿区概况及井田地质特征 2

1.1  矿区概况 2

1.2  井田地质特征 3

1.3  煤质特征 11

2  井田境界和储量 16

2.1  井田境界 16

2.2  矿井工业储量 18

2.3  矿井可采储量 20

3  矿井工作制度、设计生产能力及服务年限 23

3.1  矿井工作制度 23

3.2  矿井设计生产能力及服务年限 23

4  井田开拓 26

4.1  井田开拓的基本问题 26

4.2 矿井基本巷道 41

5  准备方式——采区巷道布置 53

5.1  煤层地质特征 53

5.2  采区巷道布置及生产系统 54

5.3  采区车场选型设计 60

6  采煤方法 63

6.1  采煤工艺方式 63

6.2  回采巷道布置 74

7  井下运输 77

7.1  概述 77

7.2  采区运输设备选择 80

7.3  大巷运输设备选择 81

8  矿井提升 84

8.1  概述 84

8.2  主副井提升 84

9  矿井通风及安全 87

9.1  矿井通风系统选择 87

9.2 采区及全矿所需风量 92

9.3  矿井通风总阻力计算 98

9.4  选择矿井通风设备 106

9.5  防止特殊灾害的安全措施 110

10  矿井基本技术经济指标 113

专题部分

1  绪论 115

1.1  我国的能源结构 115

1.2  我国原煤产量 115

1.3  巷道支护的重要性 116

2  巷道支护的发展 116

2.1  被动支护 116

2.2  主动支护 118

2.3  联合支护 120

3  断层破碎带的围岩应力对巷道的影响和控制 121

3.1  断层破碎带产状及其应力分布 121

3.2  断层破碎带对下盘岩层中巷道影响定量分析 122

4  我国破碎带岩巷支护典型案例分析 123

4.1  断层破碎带巷道耦合支护技术 123

4.2  锚喷网与锚索联合支护技术 125

4.3  化学浆液加固技术 127

4.4  锚网喷支护技术 130

4.5  分阶段加固、过程控制技术 134

5  总结 145

参考文献 147

翻译部分

英文原文 149

中文译文 160

致  谢 170
