Y065-柴油机曲轴连杆轴颈滚切铣床总体和滚削头设计【三图一卡】【11张图纸-3A0】 下载积分：50　资料编号： Y065

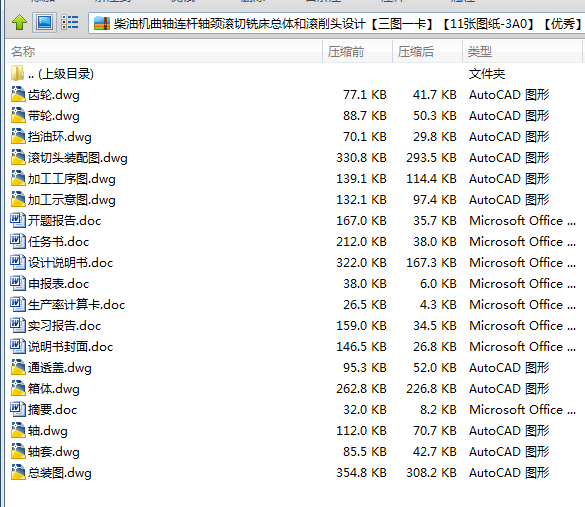

作品包括:

Word说明书1份，共22页，约11000字

CAD版本图纸，共11张

目    录

1 前言……………………………………………………………………………1

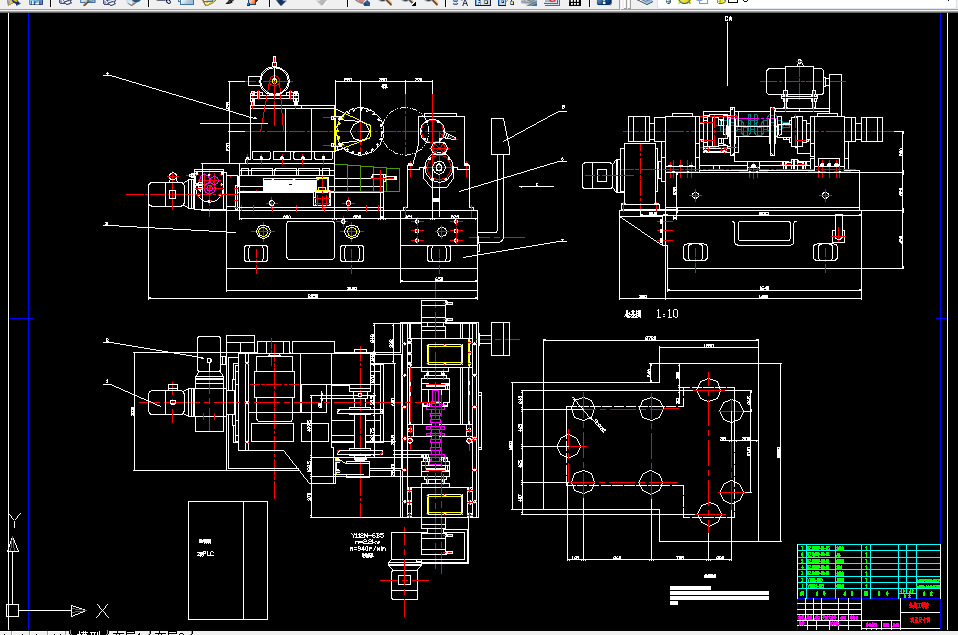

2 机床总体设计…………………………………………………………………3

2.1 总体方案设计………………………………………………………………4

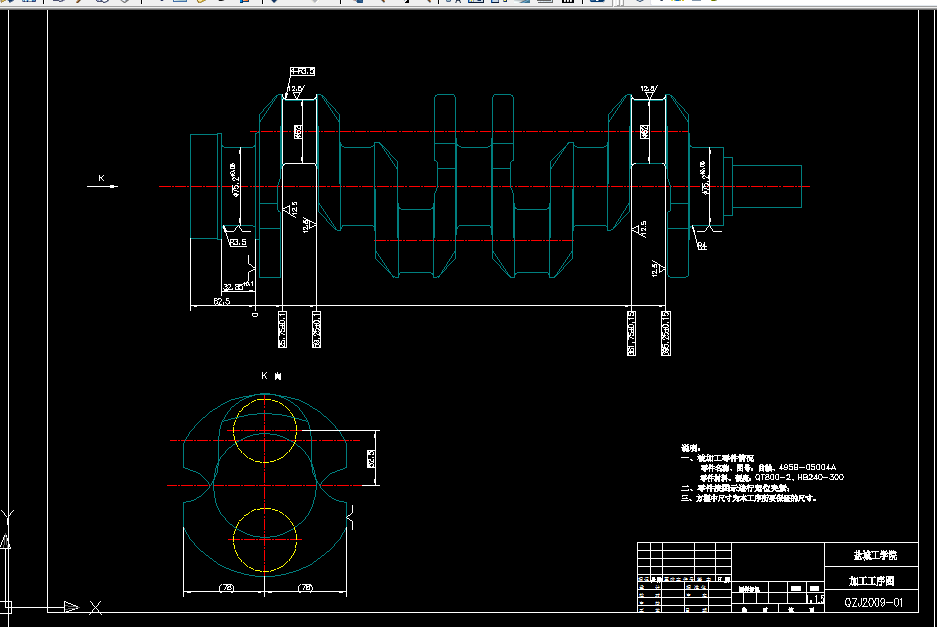

2.2 被加工零件分析……………………………………………………………4

2.3 机床结构的确定……………………………………………………………4

2.4 本组合机床的特点…………………………………………………………5

2.5 切削用量的确定……………………………………………………………5

2.6 刀具结构选择………………………………………………………………5

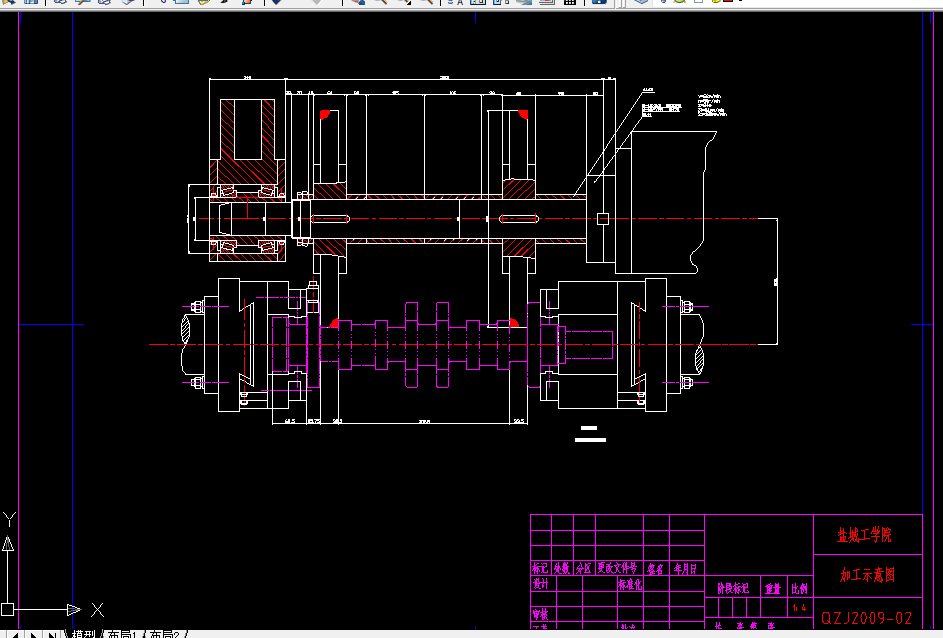

2.7 绘制“三图一卡”…………………………………………………………6

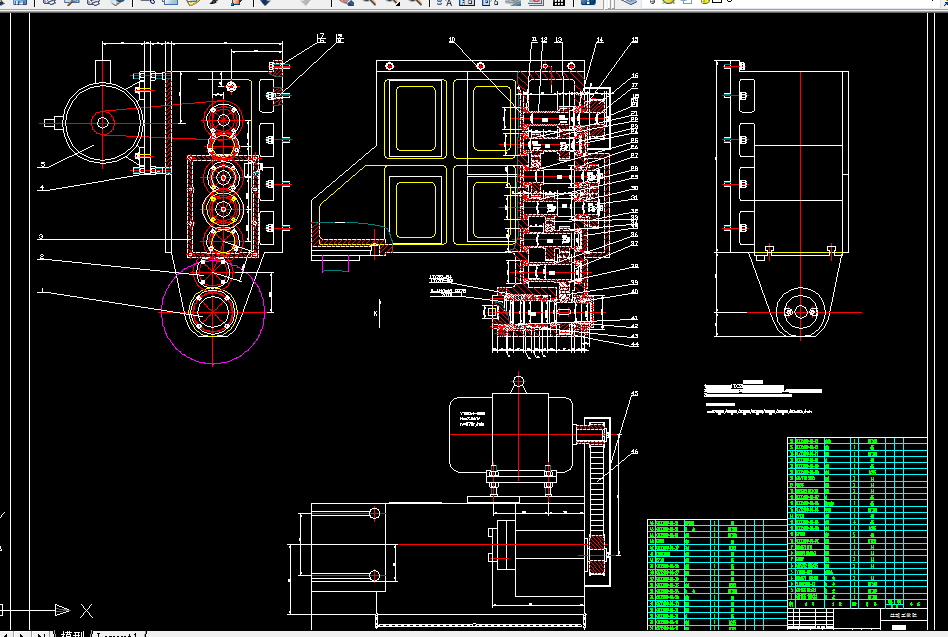

3 滚削头设计……………………………………………………………………11

3.1 概述…………………………………………………………………………11

3.2 主轴的形式与直径的确定…………………………………………………12

3.3 传动系统的设计……………………………………………………………12

3.4 主轴箱的润滑和手柄轴的设置……………………………………………13

3.5主轴箱的坐标计算…………………………………………………………14

3.6 主轴箱子各零件的计算……………………………………………………15

4 总结……………………………………………………………………………16

5参考文献………………………………………………………………………17

6 致谢……………………………………………………………………………18

7 附录……………………………………………………………………………19

柴油机曲轴连杆轴颈滚切铣床总体和滚削头设计

摘要：曲轴中两连杆轴颈的加工是大批量生产的零件。为了提高生产效率，满足被加工零件的精度要求，本课题设计了一台用于加工曲轴中两连杆轴颈的组合机床。本文介绍了该组合机床总体设计和滚削头设计的思路，全文共分两个部分。第一部分是总体设计，采用卧式组合机床，考虑的因素有刀具、切削用量、切削力、切削扭矩及切削功率等，通过计算选择主轴直径、外伸尺寸、接杆型号、滑台、动力箱等通用部件，再确定动力部件的工作循环及工作行程，完成机床总体设计。第二部分是滚削头设计，通过对被加工零件的全面分析，滚削头采用复合铣刀，减少机动和辅助时间，提高生产效率。该组合机床不仅能保证加工精度，还能提高加工效率。整个机床布局合理，夹紧可靠，精度较高，使用操作方便，提高了工作效率，达到了设计要求。

关键词：铣床；气缸；组合机床；滚削头；
