Y135-减速器箱盖后面螺纹双面卧式攻丝组合机床设计 下载积分：50　资料编号： Y135

作品包括:

word说明书一份，共40页，约19000字

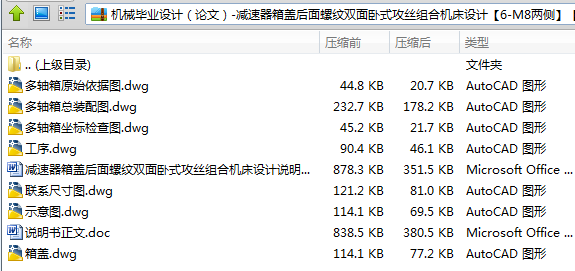

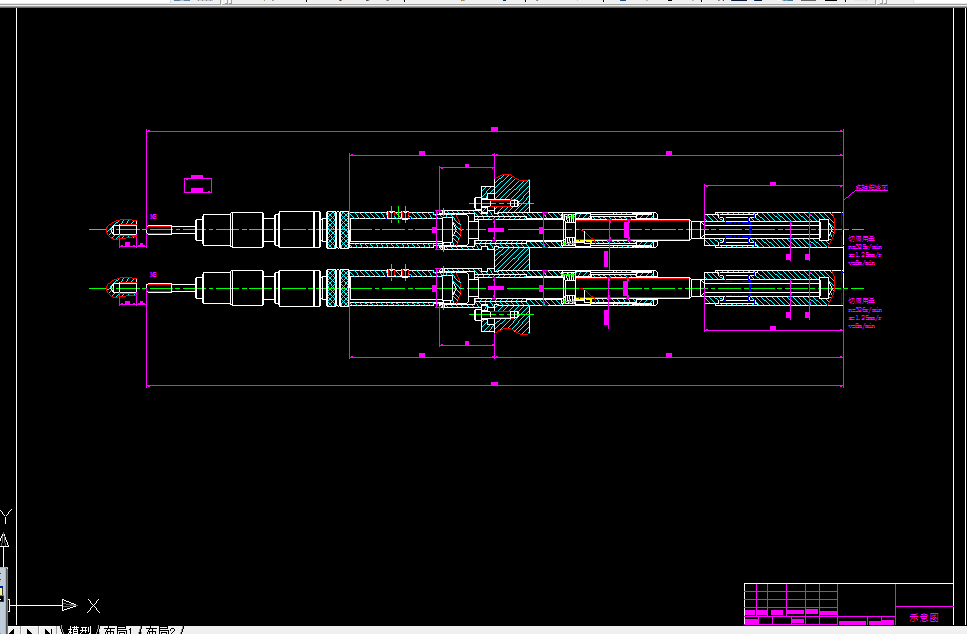

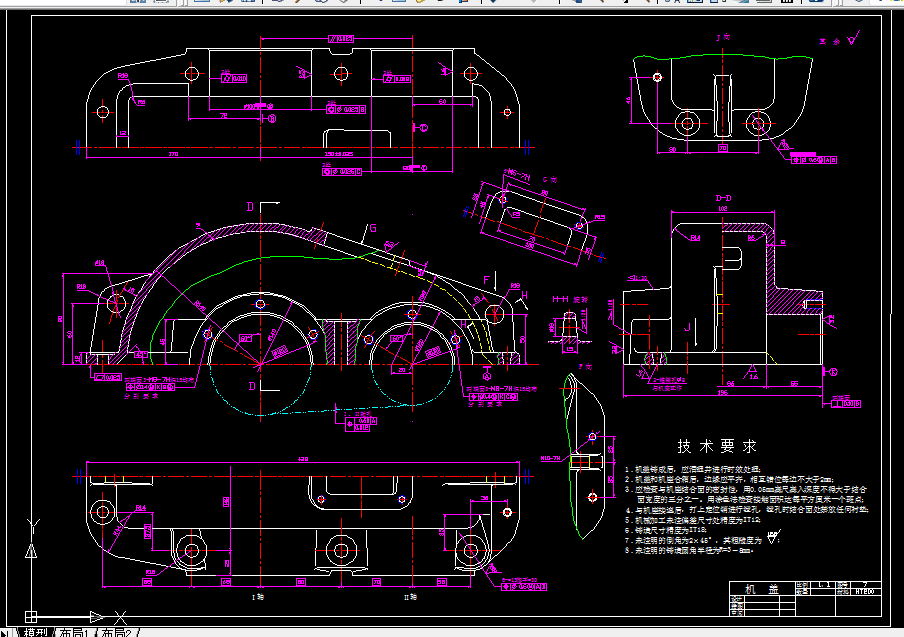

CAD版本图纸，共7张

  目录

第1章 绪论 2

1.1  本课题的研究背景及意义 2

1.2本课题国内外研究概况 3

1.3本论文的主要工作及结构 4

第2章 组合机床的总体设计 5

2.1  组合机床工艺方案的拟定 5

2.2 确定组合机床工艺方案的基本原则 5

2.2.1组合机床工艺方案的基本原则 5

2.2.2 备注 5

2.2.3 组合机床工艺方案的拟订 6

2.2.3.1分析、研究加工要求和现场工艺 6

2.2.3.2定位基准和夹压部位的选择 6

2.3 确定组合机床配置型式及结构方案应考虑的问题 6

2.4 工艺规程 7

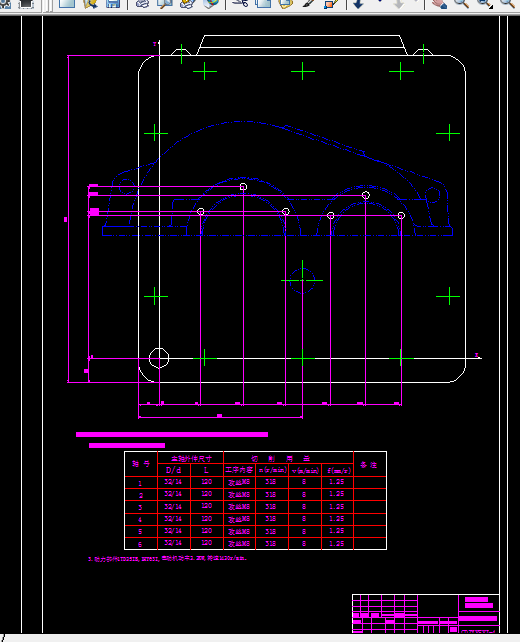

2.5  加工工序图 7

2.6  加工示意图 8

2.6.1 技术分析 9

2.6.2 刀具的选择 9

2.6.3 攻丝靠模装置选择 9

2.6.4切削用量的选取 10

2.6.5 确定主轴类型、尺寸、外伸长度 10

2.6.6 选择接杆、浮动卡头 11

2.6.7 动力部件工作循环及行程的确定 11

2.7  机床联系尺寸图 12

2.4.1机床联系尺寸图作用和内容 12

2.7.2绘制机床尺寸联系总图之前应确定的内容 12

2.7.3 机床分组 14

2.8  机床生产率计算卡 15

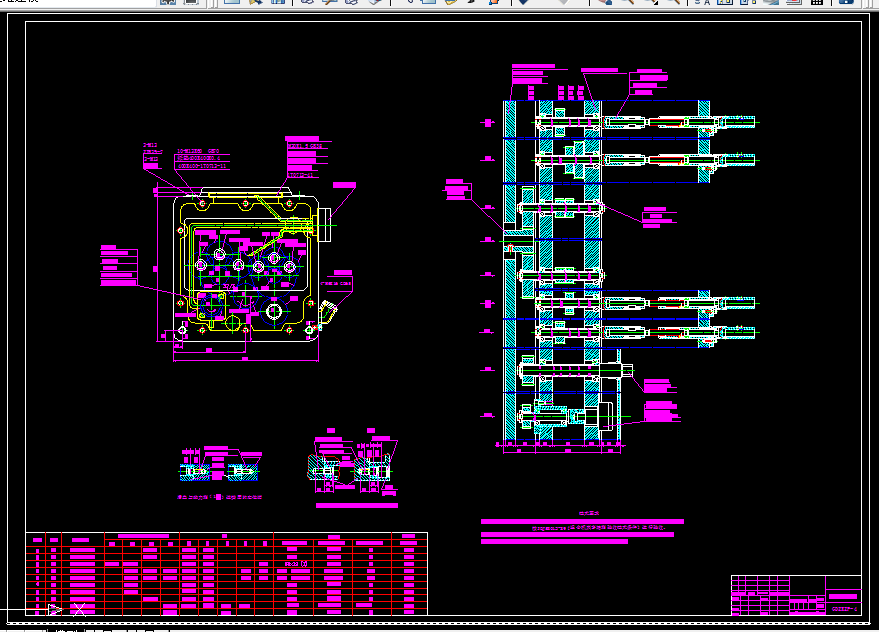

第3章 多轴箱设计 17

3.1多轴箱的组成及表示方法 17

3.1.1 多轴箱的组成 17

3.1.2 多轴箱总图绘制方法特点 17

3.2 多轴箱通用零件 17

3.2.1 通用箱体类零件 18

3.2.2 通用主轴、通用传动轴、通用齿轮和套 18

3.3 绘制多轴箱设计原始依据图 18

3.4 主轴、齿轮的确定及动力计算 19

3.5 多轴箱传动系统设计 22

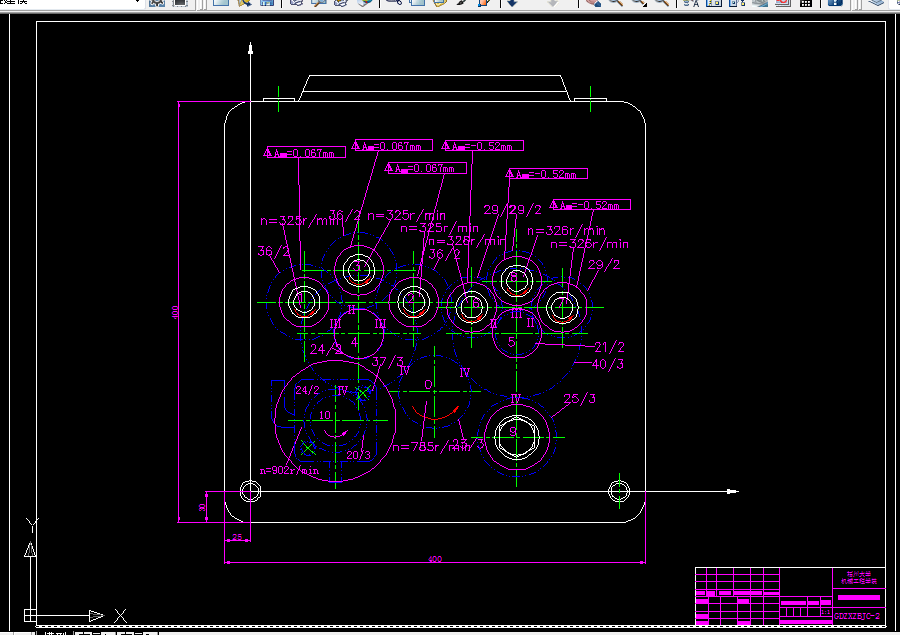

3.6 多轴箱坐标计算检查图 27

第4章 夹具设计 32

4.1 组合机床夹具概述 32

4.2  定位支承系统 32

4.3 夹紧机构 33

4.4 夹紧力计算 34

第5章 结论与展望 36

第6章 谢辞 38

第7章 参考文献 39
