Z121-Φ125专用仪表数控车床进给系统设计 下载积分:50 资料编号: Z121

1.打开支付宝或者微信扫描二维码。
2.填写金额:50
3.添加备注,填写资料编号:
资料编号: Z121
4.支付成功后,请发资料编号到邮箱:jxsj168@qq.com
会有专人在15分钟内把资料发到您邮箱
备注:如果付款忘记填写资料编号,则发邮件时附带您的交易明细截图即可。
请耐心等待,如超过30分钟还没收到,请联系客服QQ:2363701252
点击分享:

作品描述

作品包括:

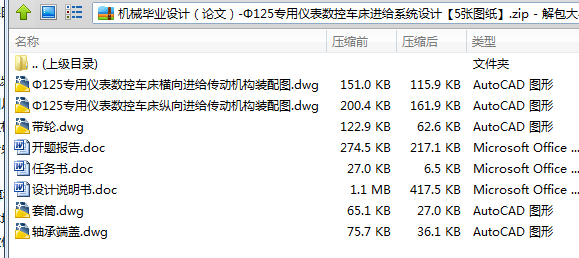

word说明书一份,共39页,约12000字

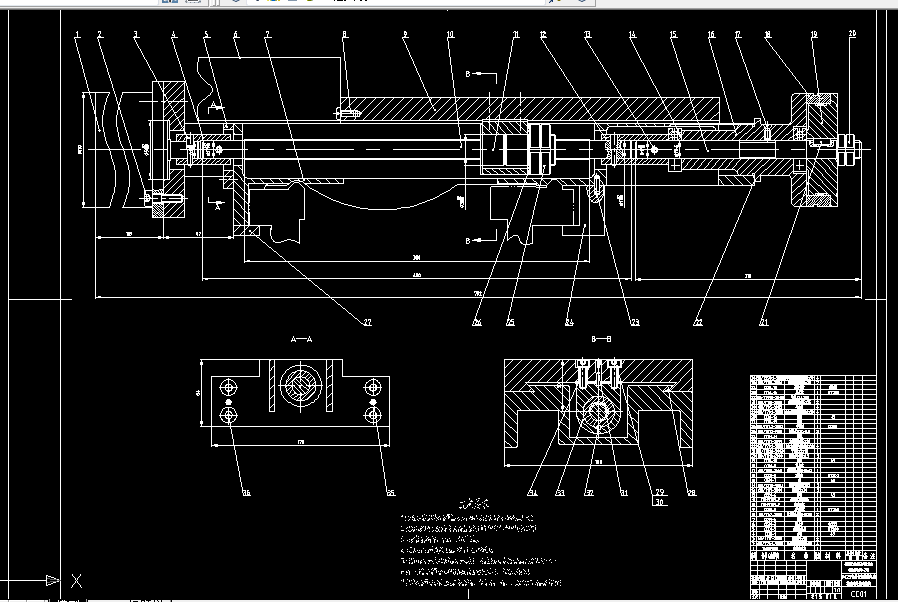

CAD版本图纸,共5张


摘  要

目前,我国数控系统和数控车床正处于由研究开发阶段向推广应用阶段过渡的关键时刻,而 125专用仪表数控车床是常用的数控车床之一。而 125专用仪表数控车床的进给传动机构是该型车床的关键部件之一。本设计即根据 125专用仪表数控车床技术规格和主要机构对横向和纵向进给机构进行设计。在设计的时候具体进行了详细的各部件的选型和计算,比如:机床功率和电动机选用,滚珠丝杠副选用与计算校核,方案设计即提出纵向和横向进给机构的设计方案,进行有关轴和齿轮强度、刚度校核,进行相关参数选择以及必要的参数校核计算等。

关键词:仪表车床、数控、传动系统
