Z160-一种新型智能式香梨分级机机械部分的设计 下载积分：50　资料编号： Z160

作品包括:

word说明书一份，共19页，约11000字

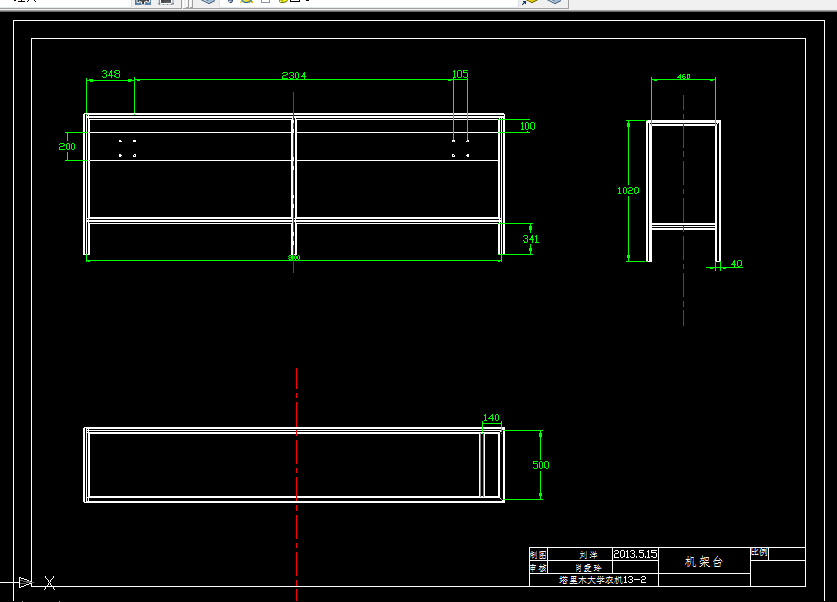

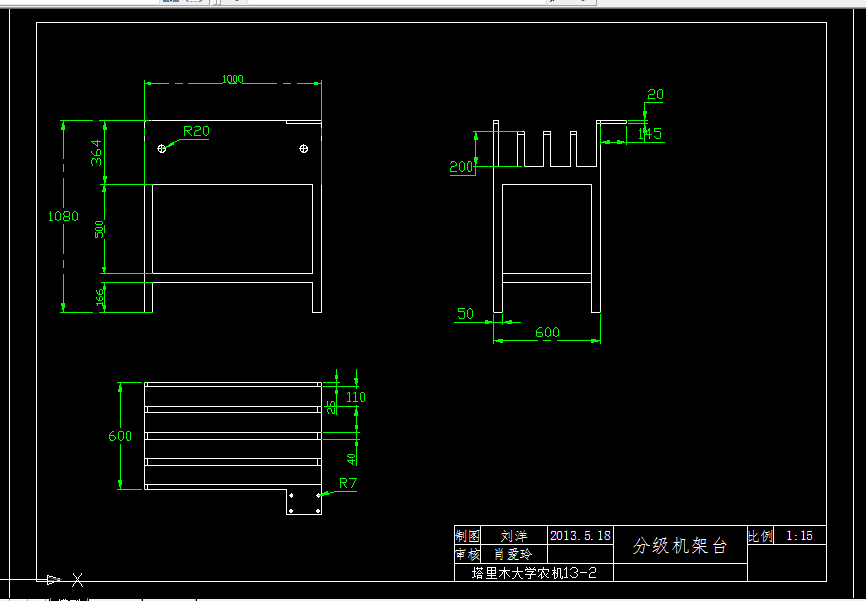

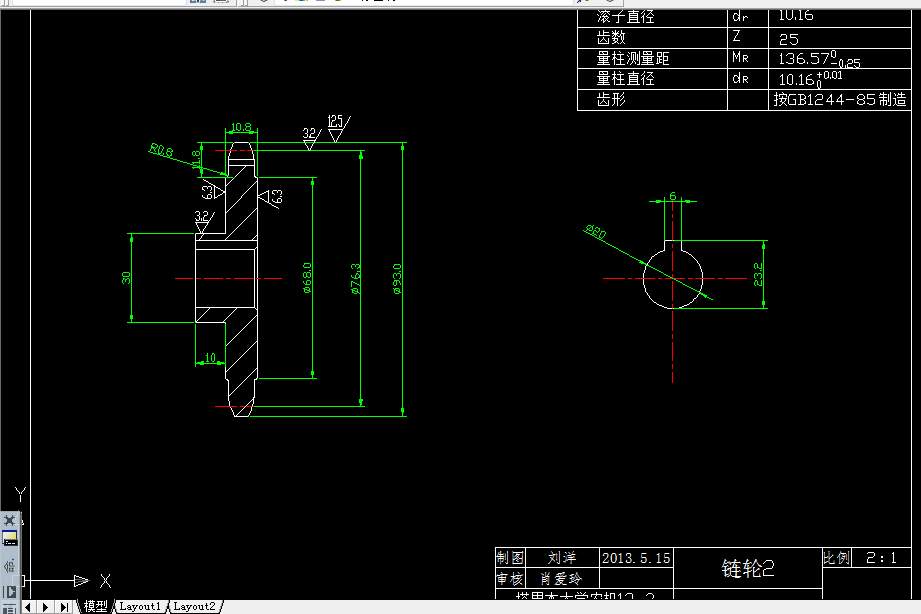

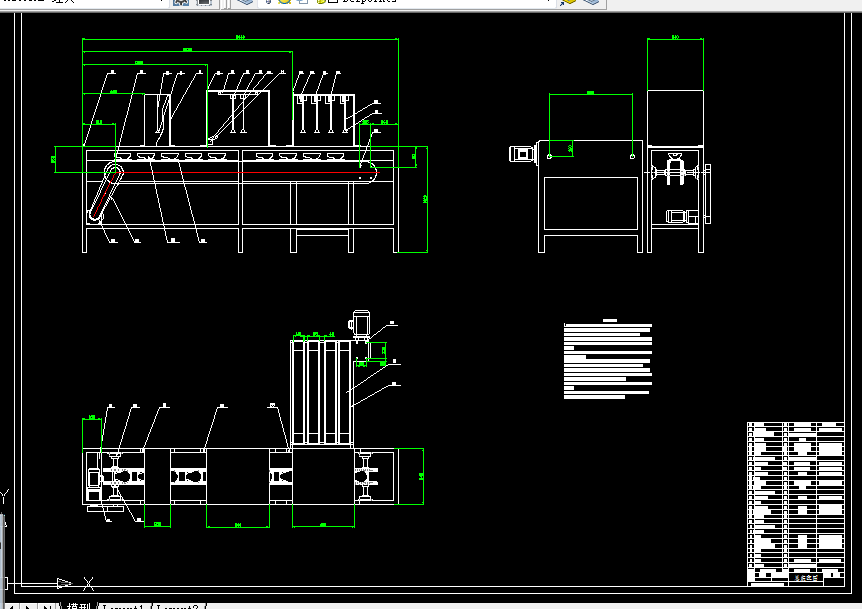

CAD版本图纸，共10张

摘 要

随着林果业的飞速发展，对于新疆南疆地区的香梨是一个严峻的考验，因为他们面临着总体规模偏小、传统管理体制制约严重、

生产技术水平不高、品质的要求达不到标准等问题，所以，在提高香梨的品质等级方面我们可以提出一些新的想法，来提高我们地区的优质果，提高市场的竞争力。这是论文提出的出发点。

香梨的智能分级机构涉及一种分级检测装置，是一种基于机器视觉的可辨别香梨的颜色、 大小、 果梗、 表面缺陷的分级检测装置， 包括机架台，机架台上设有水果输送部件、 机器视觉检测部件、自动分级部件， 所述机器视觉检测部件包括设于链式输送带上方的检测箱， 所述检测箱包括上表面检测箱和负压检测箱， 所述自动分级部件包括链式输送带， 位于链式输送带上方设有多个分级负压吸盘， 与分级负压吸盘连接设有空气泵， 位于分级负压吸盘后方设有多个水果等级传送带。本实用新型能够实现香梨的快速检测、 信息可靠、 分级标准统一， 可有效减轻劳动强度。

关键字：香梨；分级；智能
