Z186-小型户用清粮机设计[含SW三维图] 下载积分：150　资料编号： Z186

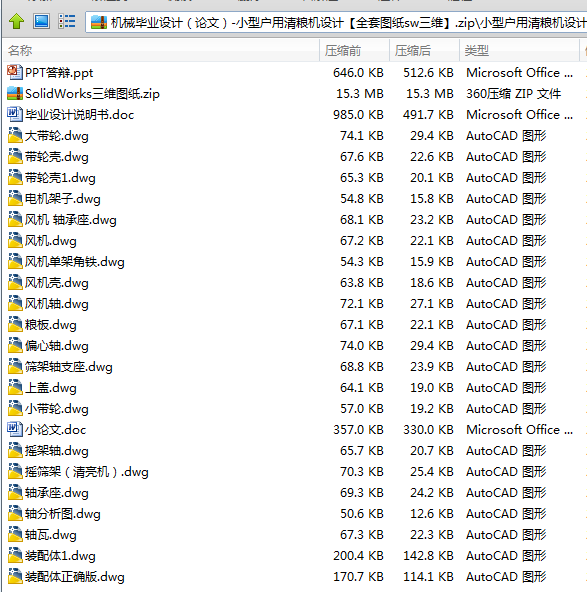

作品包括:

word说明书一份，共19页，约6300字

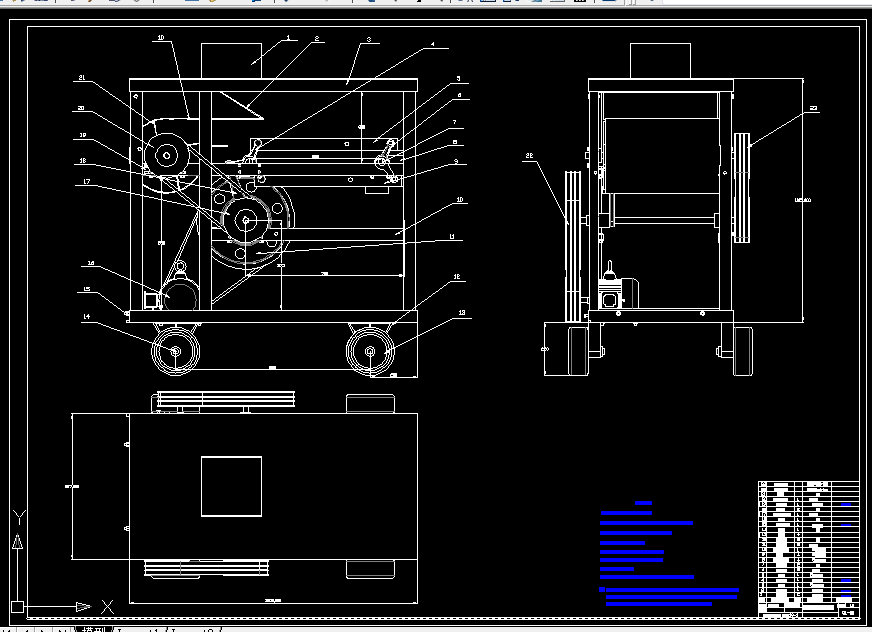

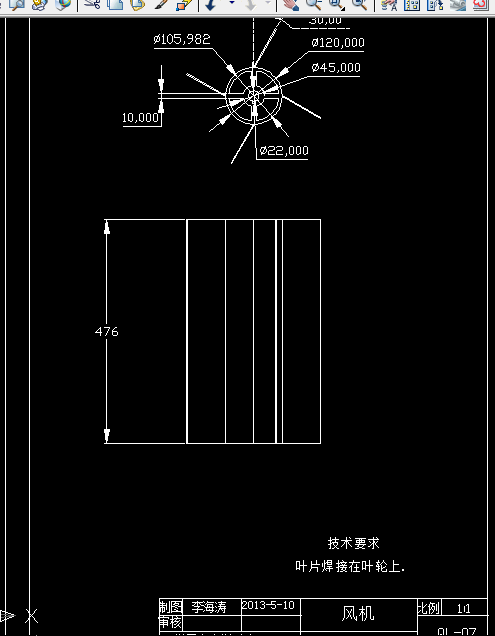

CAD版本图纸，共21张

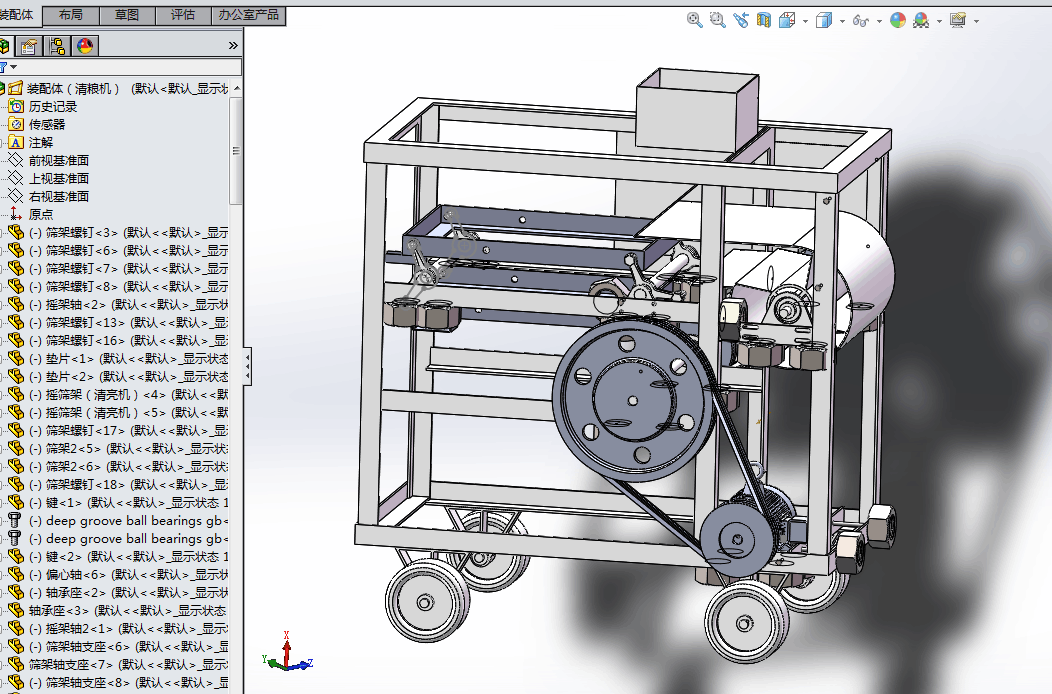

SolidWorks三维图纸一套

前 言

在农业脱粒生产中，当脱出物中的长茎稿分离出去后，谷粒中尚有短稿颖壳等夹杂物（合起来称为谷粒混合物），而将这些夹杂物清除出去，同时要使谷粒的清洁率不低于95-98%，损失率也不能太高，就是设计清粮机的目的。目前市场上的清粮机械种类不是很多，适合农民，特别是适合经济条件不算是太好的农民的清粮机械就更不多了，所以，本设计本着省材、经济、高效的目的，主要体现了为农户考虑的特点。由于要求结构简单，设计主要应用了轮系对各个动力需求处进行传动。在设计中，皮带轮的传动采用了二级传动，这样使得该机械更加紧凑，提高了效率；筛子的驱动采用了偏心轮轴机构，使机器在工作时的震动得到很大程度上的抵消：风机采用的是大众型农用清粮风机；清粮方式是风选与筛选（两层筛：上筛为鱼鳞筛，下筛为长孔筛 ）结合的方式。本设计因实验条件的欠缺，所以主要是根据前人的设计和现有的文献资料，进行的理论设计，主要设计了整体机构和部分主要的零件。

关键词：清粮机；筛；风机；传动

目 录

1绪论 3

1.1 该研究工作在国民经济中的实用价值与理论意义 3

1.2 本研究主题范围内国内已有资料综述 3

1.3 本论文所要解决的问题 3

2工作原理与总体布置 3

2.1 工作原理 3

2.2 筛子布置 3

2.3 总体布置示意图 3

3. 各部分设计与计算 4

3.1 初步选择电动机 4

3.2 三角胶带的设计计算 4

3.3 各带轮的结构设计 5

3.4 带轮布置 7

3.5 偏心机构 8

3.6 中间轴的设计与计算 9

3.7轴的配合设计 10

3.8 清粮筛 11

3.9 风机设计 11

4. 本设计相关问题参数讨论 11

4.1 清粮风机相关参数的讨论 11

4.2 流量Q 11

4.3 风机全压 12

4.4 风机的功耗和效率 12

4.5 谷粒在筛面上的运动和筛子参数的选择 12

总 结 16

致 谢 17

参考文献 18
