Z190采矿工程毕业设计（论文）-潞安王庄矿3.0Mta新井设计 下载积分：150　资料编号： Z190

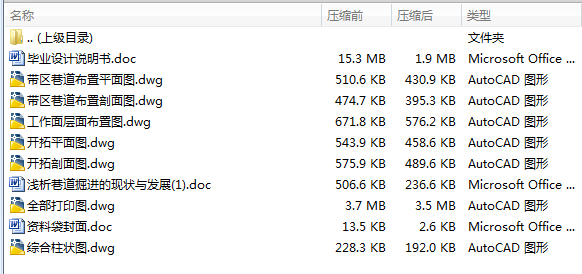

作品包括:

word说明书一份，共158页，约75000字

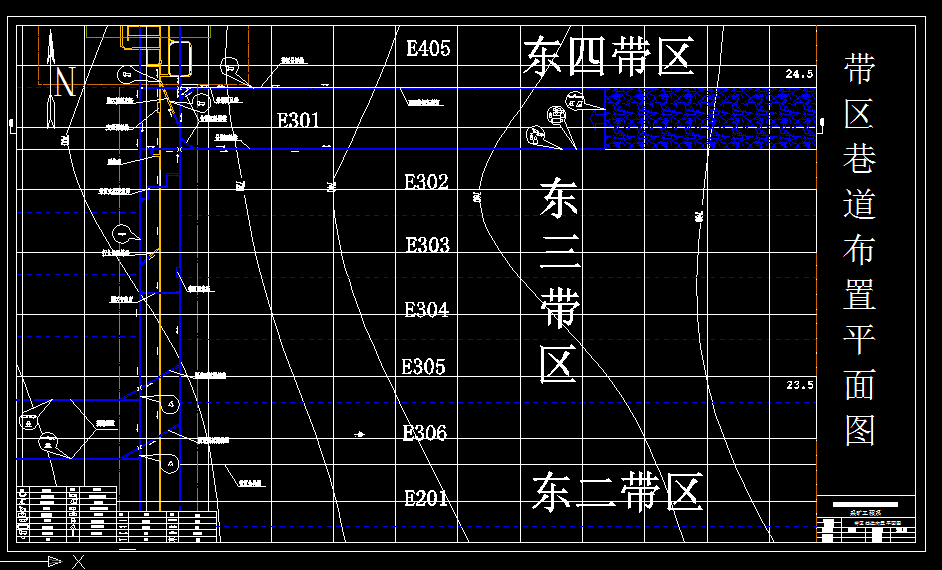

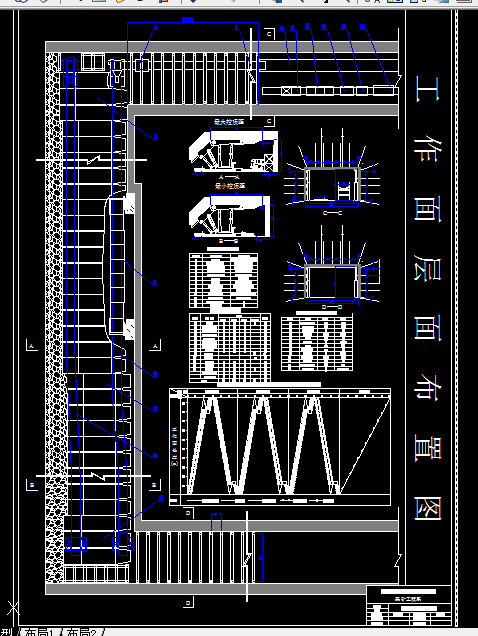

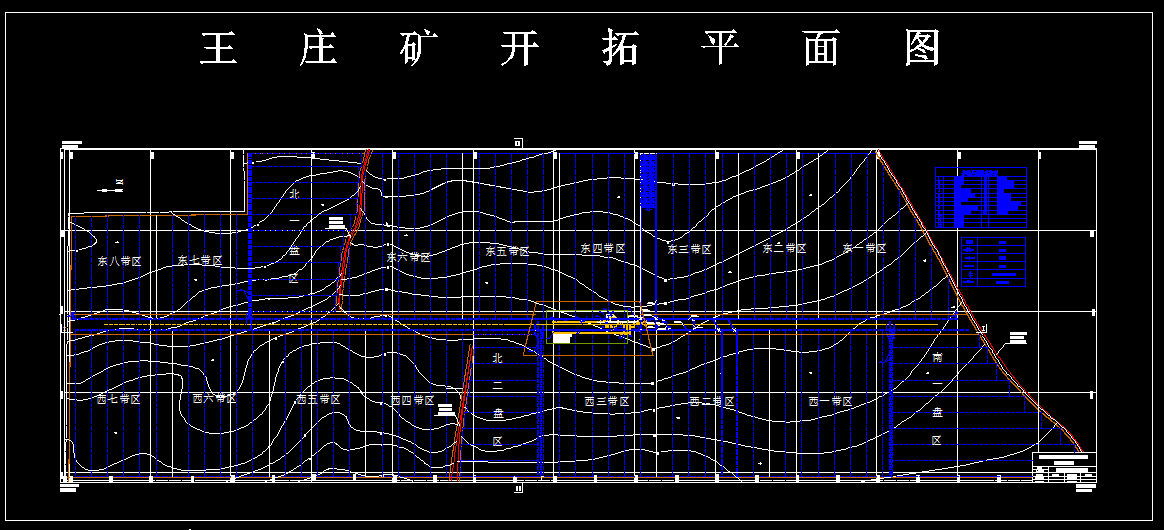

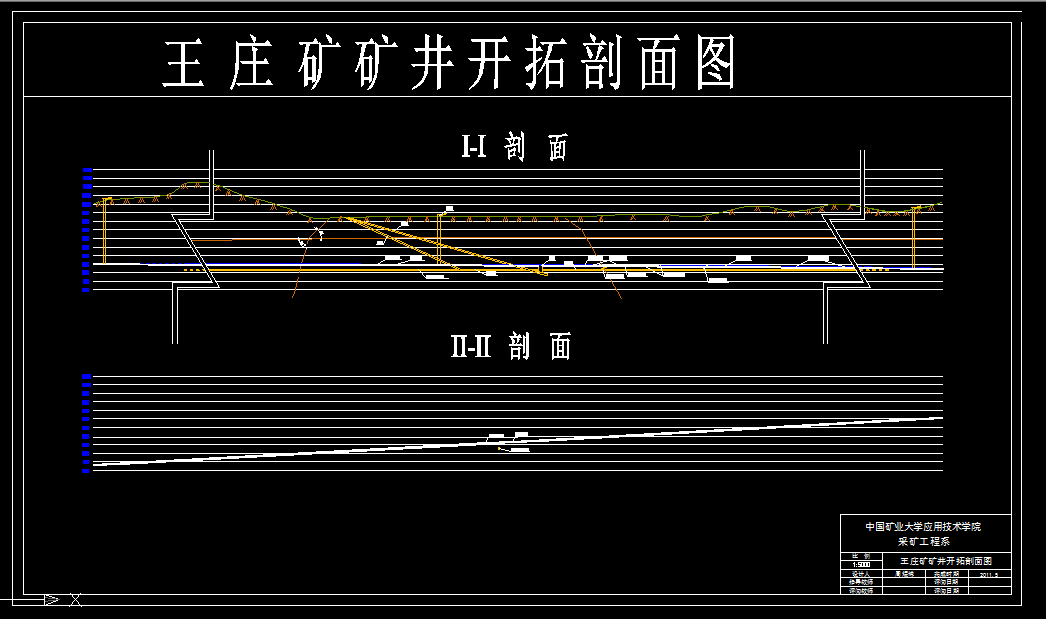

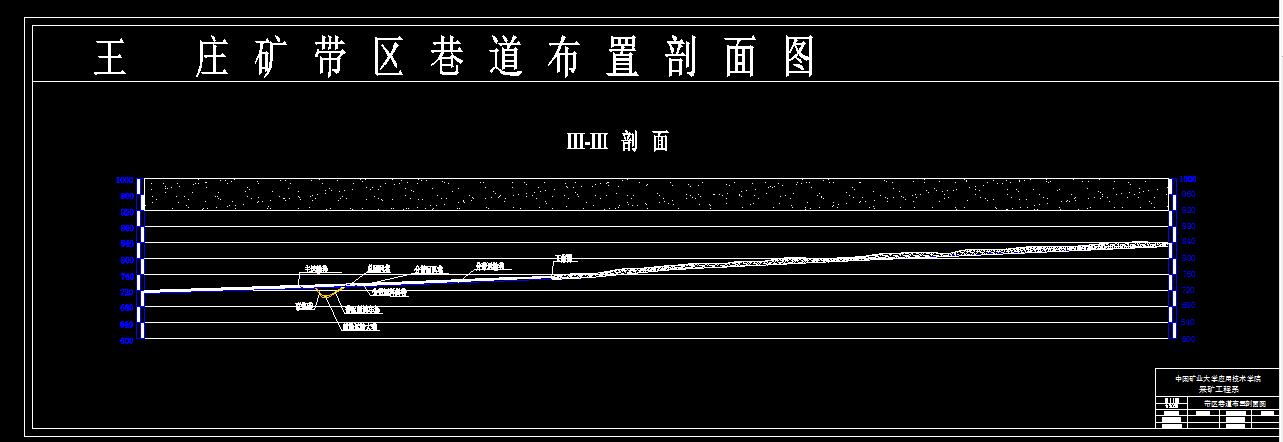

CAD版本图纸，共6张

摘  要

本设计包括三个部分：一般部分、专题部分和翻译部分。

一般部分为王庄矿3.0 Mt/a新井设计，共包括10章,分别为：1.矿区概述及井田地质特征；2.井田境界和储量；3.矿井工作制度及设计生产能力、服务年限；4.井田开拓；5.准备方式-带区巷道布置；6.采煤方法；7.井下运输；8.矿井提升；9.矿井通风与安全技术；10.矿井基本技术经济指标。

王庄煤矿位于山西省长治市北面，交通便利。井田走向（南北）长约12.76 km，倾向（东西）长约4.10 km，井田总面积为46.767 km2。主采煤层为3号煤，平均倾角为3°，煤层平均总厚为6.65m。矿井涌水量为3.1 m3/min，属涌水量小型。矿井瓦斯相对涌出量为2.22 m3/t，为低瓦斯矿井。井田地质条件较为简单。

井田工业储量为319.9 Mt，矿井可采储量235.9 Mt。矿井设计生产能力为3.0 Mt/a，服务年限为60.5a。根据井田地质条件，将主采煤层划分为一个开采水平，水平标高为+690 m，同时提出四个技术上可行开拓方案，通过技术经济比较，最终确定最优方案为：两斜井一立井单水平开拓，按带区和盘区布置，以带区式准备为主，盘区式准备为辅。在井田的大部分范围内，都按带区式准备，只是在井田内两条断层和井田南部边界断层附近按盘区式准备。

设计首采区采用带区准备方式，工作面长度230m，采用放顶煤采煤法，全部跨落法处理采空区。矿井年工作日为330d，工作制度采用“四六”制作业，三班生产，一班检修，生产班每班2个循环，日进6个循环，循环进尺0.8 m，矿井日产量9036t。主运输采用带式输送机运煤，辅助运输采用无轨胶轮车运输。矿井前期采用中央并列式通风，后期采用两翼对角式通风。通风容易时期矿井总需风量为6300m3/min，矿井通风总阻力为1488Pa，风阻为0.135Ns2/m8，等积孔为3.22m2。矿井通风困难时期矿井总风量为7726m3/min，矿井通风总阻力为2489 Pa，风阻为0.15Ns2/m8，等积孔为3.05m2。矿井通风容易。

专题部分题目是《浅析巷道掘进的现状与发展》。

翻译部分题目为《巷道宽度对围岩稳定性的影响规律》 ，英文题目为：Influence laws of roadway width on stability of surrounding rock

关键词：斜-立井开拓；单水平；带-盘区准备；倾斜长壁综放；高产高效；

目    录

一般部分

1 矿区概述及井田地质特征 1

1.1矿区概述 1

1.2 井田地质特征 3

1.3煤层特征 9

2 井田境界和储量 15

2.1  井田境界 15

2.2 矿井的工业储量 15

2.3矿井可采储量 17

3 矿井工作制度、设计生产能力及服务年限 21

3.1 矿井工作制度 21

3.2 矿井设计生产能力及服务年限 21

4 井田开拓 24

4.1井田开拓的基本问题 24

4.2矿井基本巷道 33

5 准备方式——带区巷道布置 45

5.1煤层地质特征 45

5.2带区巷道布置及生产系统 46

5.3带区车场及主要硐室 49

6 采煤方法 51

6.1采煤工艺方式 51

6.2设备 57

6.3顶板管理 60

6.4劳动组织和工作面成本 63

6.5回采巷道布置 66

7 井下运输 68

7.1概述 68

7.2煤炭运输方式和设备选择 68

7.3辅助运输方式和设备选择 69

8 矿井提升 73

8.1矿井提升概述 73

8.2主副井提升 73

9 矿井通风及安全 78

9.1矿井通风系统选择 78

9.2带区及全矿所需风量 82

9.3矿井通风总阻力计算 87

9.4选择矿井通风设备 93

9.5防止特殊灾害的安全措施 96

10 设计矿井基本技术经济指标 98

参 考 文 献 100

专题部分

浅析巷道掘进的现状与发展 102

引言 102

1 巷道掘进的现状 103

1.1以6202运巷为例简单介绍王庄煤矿的掘进现状 103

1.2影响掘进速度的因素 110

1.3现有条件下实现快速掘进的途径 111

2 国内外先进的煤巷快速掘进技术 113

2.1国内外的先进掘进工艺概况 113

2.2连续采煤机快速掘进技术设备配套及施工工艺 114

2.3 掘锚一体化快速掘进技术设备配套及施工工艺 121

3 煤巷快速掘进技术的改进与发展 124

3.1悬臂式掘进机与单体锚杆钻机配合的施工工艺 124

3.2连续采煤机与锚杆台车交叉换位掘进工艺 124

3.3掘锚一体化掘进工艺 124

3.4掘进技术的改进与发展 125

翻译部分

中文译文

巷道宽度对围岩稳定性的影响规律 127

1  生产地质条件 128

2  模型的建立 128

3  巷道宽度对围岩稳定性的影响 129

4  巷道临界宽度的确定方法 133

5  超临界宽度巷道围岩控制工程实践 133

6 结论 135

英文原文

1 PRODUCTION AND GEOLOGICAL CONDITIONS 140

2 ESTABLISHMENT OF MODEL 140

3 INFLUENCE OF ROADWAY WIDTH FOR STABILITY OF SURROUNDING ROCK 141

4  METHOD OF DETERMINING THE CRITICAL ROADWAY WIDTH 145

5  ENGINEERING PRACTICE OF ROADWAY ROCK CONTROL OF SUPER CRITICAL WIDTH 145

6  CONCLUSIONS 147

致 谢 151
