Z209采矿工程毕业设计（论文）-葛泉矿0.6Mta新井设计 下载积分：50　资料编号： Z209

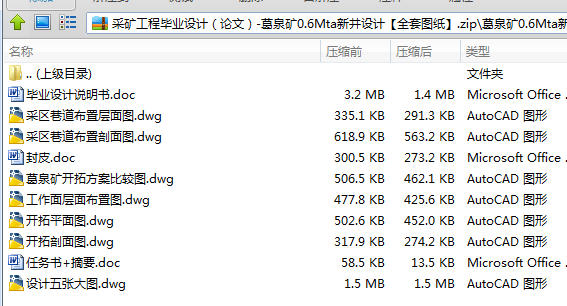

作品包括:

word说明书一份，共139页，约63000字

CAD版本图纸，共6张

摘  要

    本设计包括三部分：一般部分，专题部分和翻译部分。

一般部分是葛泉矿60万t/a新井设计。全篇共分为十个部分：矿井概述及井田地质特征、井田境界和储量、矿井工作制度、设计生产能力及服务年限、井田开拓、准备方式－采区巷道布置、采煤方法、井下运输、矿井提升与运输、矿井通风与安全和矿井主要经济技术指标。

葛泉矿井位于沙河市下解村附近，北距邢台市约18km。本矿井铁路专用线与京广铁路相通，公路交通四通八达，交通相当便。矿井走向长3.1公里，倾斜宽1.8公里，面积约为5.88平方公里。9#煤层为可采煤层，厚度为6m，平均倾角为16.3°。矿井正常涌水量240m3/h，属于高瓦斯矿井。煤尘有爆炸危险性，并且煤层有自燃发火倾向。

葛泉矿设计年生产能力为60万t/a，服务年限为41a。矿井工作制度为“三八”制。矿井的采煤方法主要为综合机械化采煤的回采工艺。矿井为单水平采区开拓，采用立井开拓，主立井主要用于提升煤炭，副立井主要用于提升人员、矸石、和材料等。

矿井采用一矿一面的高效作业方式。工作面长度为120m。运输大巷采用胶带运输煤炭，轨道大巷采用蓄电池电机车牵引固定式1吨箱式矿车运输矸石和材料等。

矿井通风方式为抽出通风方式，风井布置方式为中央并列式。

专题部分主要介绍了煤巷掘进设备体系等。

翻译部分是一篇关于瓦斯在煤炭开采中的应用说明，题目为：“INFLUENCE OF TREMORS INDUCED BY MINING ON THE LIBERATION OF METHANE IN TO WORKINGS”。

关键词：矿井设计；掘进设备；软岩优化

目录

1矿区概况及井田地质特征 5

1.1 矿区概述 5

1.1.1地理位置及交通条件 5

1.1.2地形特点及居民点分布 5

1.1.3工农业生产和原料及电力供应 5

1.1.4矿区气候条件 6

1.1.5矿区水文及工农业供水 6

1.2 井田地质特征 6

1.2.1井田地形及勘探程度 6

1.2.2井田煤系地层 6

1.2.3井田地质构造 8

1.2.4井田水文地质 9

1.3 煤层特征 11

1.3.1可采煤层特征 11

1.3.2煤层围岩性质 12

1.3.3煤质 12

1.3.4煤的含瓦斯性 12

1.3.5煤的工业用途 13

1.3.6煤尘的爆炸性 13

1.3.7煤的自然发火倾向 13

2 井田境界和储量 14

2.1井田范围 14

2.1.1井田面积 14

2.2矿井工业储量 14

2.2.1储量计算的步骤 14

2.2.2井田地质勘探 15

2.2.3工业储量计算 15

2.3矿井可采储量 16

2.3.1安全煤柱 16

2.3.2矿井永久保护煤柱损失量 16

2.3.3矿井可采储量 18

3 矿井工作制度、设计生产能力及服务年限 19

3.1矿井工作制度 19

3.2矿井设计生产能力及服务年限 19

3.2.1矿井设计生产能力的确定 19

3.2.2矿井服务年限的确定 19

3.2.3第一水平的服务年限 20

4 井田开拓 21

4.1井田开拓的基本问题 21

4.1.1井田开拓的基本问题 21

4.1.2井筒形式及位置的确定 21

4.1.3工业场地位置、形状及面积的确定 22

4.1.4开采水平的确定 22

4.1.5主要开拓巷道 22

4.1.6方案比较 22

4.2矿井基本巷道 31

4.2.1井筒 31

4.2.2井底车场及硐室 31

4.2.3主要开拓巷道 33

5准备方式 21

5.1煤层的地质特征 41

5.1.1主采煤层的地质特征 41

5.1.2主采煤层的煤层结构 41

5.1.3主采煤层的顶底板特征 41

5.1.4主采煤层的瓦斯、水文、煤层爆炸性和自燃发火性 41

5.1.5主采煤层的地质构造 42

5.1.6与开采有关的特征 42

5.2采区巷道布置及生产系统 42

5.2.1采区准备方式确定 42

5.2.2采区内区段的确定 42

5.2.3采区上山的确定 42

5.2.4采区开采的确定 43

5.2.5采区的通风和通风设施 43

5.2.6采区的运输系统 44

5.2.7采区各巷道的掘进方法 44

5.2.8采区的生产能力 45

5.2.9采区采出率计算 45

5.3采区车场选型 46

5.3.1采区车场的形式、线路布置 46

5.3.2采区主要硐室的布置 46

6 采煤方法 48

6.1采煤工艺方式 48

6.1.1采区煤层特征及地质条件 48

6.1.2 确定采煤工艺方式 48

6.1.3 确定回采工作面长度、推进方向、推进度 49

6.1.4 回采工作面破煤、装煤方式的确定 50

6.1.5 采煤机的工作方式 51

6.1.6 回采工艺 52

6.1.7 工作面运煤 52

6.1.8 工作面支护 53

6.1.9合理采放、放顶步距、放煤方式的确定比 56

6.1.10劳动组织和循环作业图表 57

6.1.11 工作面吨煤成本 58

6.2 回采巷道布置 60

6.2.1回采巷道布置 60

6.2.2回采巷道支护 60

6.2.3确定回采巷道断面及其具体施工技术要求 60

7 井下运输 63

7.1概述 63

7.1.1井下运输设计的原始条件和数据 63

7.1.2矿井运输系统 63

7.1.3运输距离和货载量 64

7.2采区运输设备选型 64

7.2.1井下运输方式 64

7.2.2回采巷道运输设备选型 64

7.2.3 准备巷道运输设备选型 66

7.3大巷运输设备选型 68

7.3.1皮带运输大巷设备选型 68

7.3.2轨道运输大巷设备选型 68

8 矿井提升 71

8.1概述 71

8.1.1井下提升设计的原始条件和数据 71

8.1.2主、副井提升方式 71

8.2主井提升 71

8.2.1主井提升设备选型 71

8.2.2  钢丝绳的选择计算 73

8.2.3  提升机验算 73

8.2.4 天轮 74

8.2.5 提升能力 74

8.3副井提升 74

8.3.1  副井提升设备选型 74

8.3.2  钢丝绳的选择计算 74

8.3.3  提升机验算 75

8.3.4  配套电动机选择 75

9 矿井通风及安全技术 76

9.1矿井通风系统的选择 76

9.1.1矿井通风系统的确定 76

9.2采区及全矿井所需风量 86

9.2.1采区所需风量 86

9.2.2全矿所需风量 89

9.3矿井通风阻力的计算 89

9.3.1矿井风量分配与通风阻力的计算方法 89

9.3.2矿井通风阻力的计算 95

9.4通风机选型 97

9.4.1主扇风量 97

9.4.2通风机的选择 97

9.5防止特殊灾害的安全措施 100

9.5.1防尘措施 100

9.5.2防突水应急措施 100

9.5.3防止瓦斯及防止火灾措施 100

10 设计矿井井基本技术经济指标 103

专题部分 104

参 考 文 献 121

英文原文： 123

中文译文 132

致  谢 138
