Z218-轴承内外圈加工专用机床上料机构设计 下载积分：50　资料编号： Z218

作品包括:

word说明书一份，共47页，约19000字

任务书一份

开题报告一份

外文翻译一份

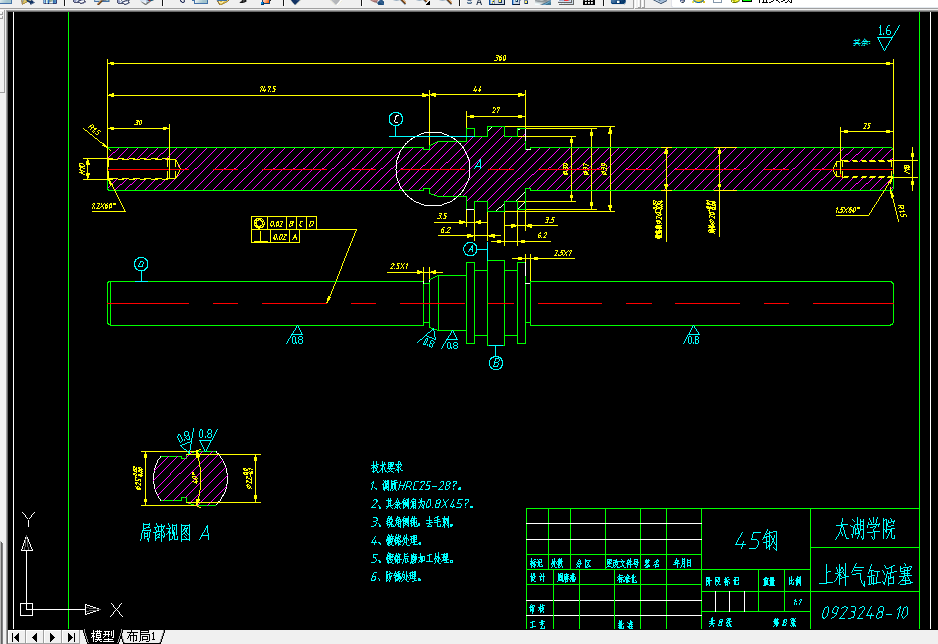

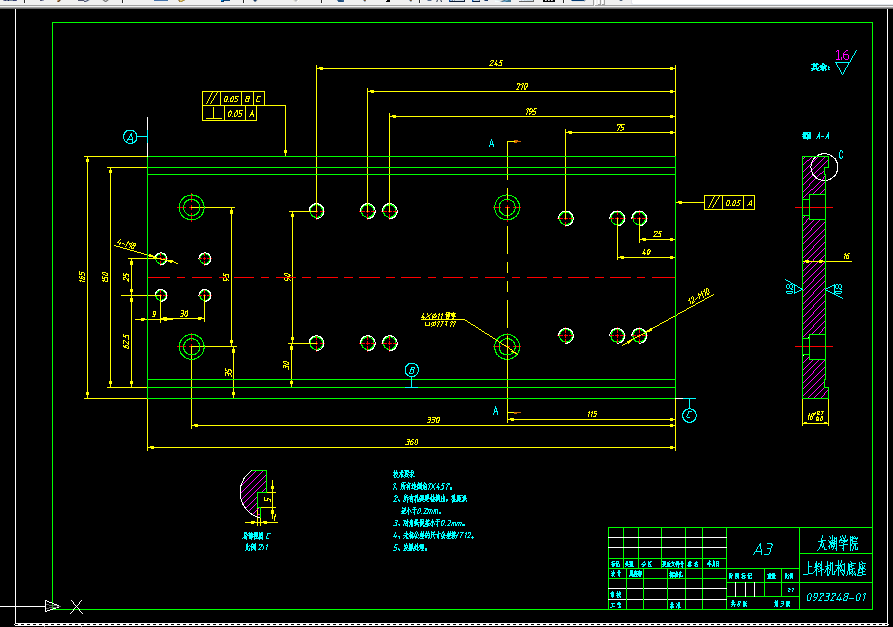

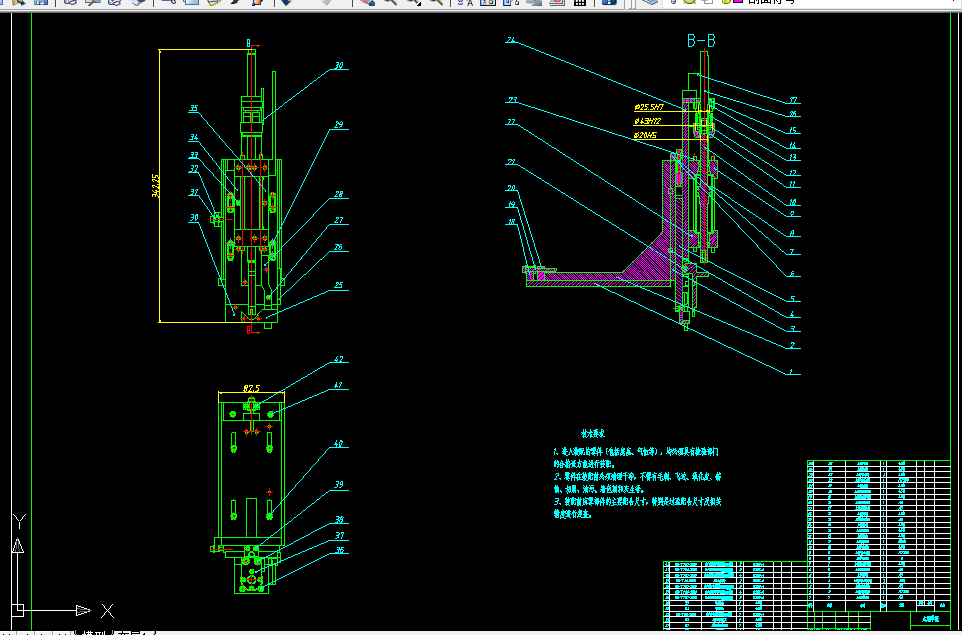

CAD版本图纸，共8张

摘  要

本文是根据无锡迪奥机械厂轴承内外圈生产线改造项目要求，针对工人手工上料易出现危险，且效率较低的问题，设计一套轴承内外圈加工专用机床上料机构，使其能够代替工人手工上料，保证工人操作的安全性，并提高生产效率。

论文根据轴承内外圈的特点，对其上料机构进行了合理的设计。此上料机构主要实现了坯料的自动定位、夹紧以及工件的回放等功能。这一系列运动都是由气缸驱动获得。本设计中的设计部分主要包括：上料机构设计；料道设计；夹紧机构设计；驱动系统等。确定了上料机构的具体尺寸后，利用UG软件对上料机构的零件进行参数化建模，并对整体结构进行虚拟装配。然后将装配体导入UG软件的运动仿真界面，并利用软件进行运动学仿真和动力学仿真。分析仿真结果，得出相应结论。最后对轴承内外圈加工专用机床上料机构进行优化设计，提高其稳定性，可靠性，让本设计能够真正的投入到日常生产操作中，使其切实能够为轴承厂的生产线改造做出贡献。

关键词：上料机构；参数化建模；虚拟装配；运动仿真

目  录

摘  要 III

Abstract IV

目  录 VI

1 绪论 1

1.1 上料机构设计的研究内容和意义 1

1.2 上料机构国内外发展现状 1

1.3 本课题应达到的要求 2

2 总体方案设计 4

2.1 上料机构的类型 4

2.2 设计方案 5

2.2.1 设计要求 5

2.2.2 整体结构设计方案 6

2.2.3 上料机构各部分的设计与计算 7

2.3 本章小结 14

3 基于UG的上料机构三维建模与虚拟装配 15

3.1 UG软件介绍 15

3.2 三维建模 16

3.2.1 主要部件及其相互关系 16

3.2.2 主要零部件的三维建模 16

3.3 上料机构的虚拟装配 21

3.3.1 基于UG的高级装配功能 21

3.3.2 上料机构的虚拟装配 22

3.4 本章小结 24

4 基于UG的运动仿真 25

4.1 运动仿真的工作界面 25

4.1.1 UG的接口问题 25

4.1.2 打开运动仿真主界面 26

4.1.3 运动仿真工作界面介绍 26

4.2 上料机构的运动仿真 27

4.2.1 连杆特性的建立 28

4.2.2 运动副特性的建立 30

4.2.3 施加运动 31

4.2.4 分析验证 33

4.3 本章小结 34

5 结论与展望 35

5.1 结论 35

5.2 不足之处与展望 35

 致  谢 36

参考文献 37
