Z222-包装机推包机构设计 下载积分：50　资料编号： Z222

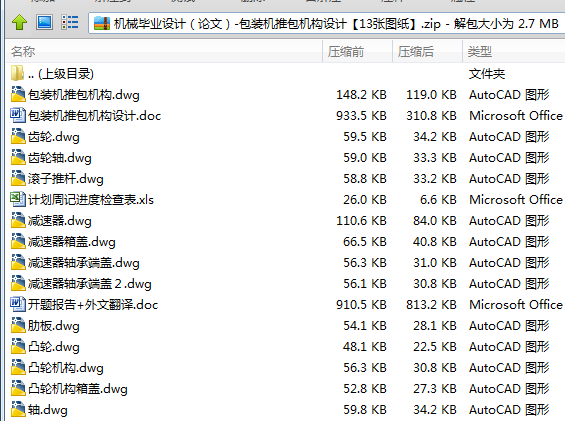

作品包括:

word说明书一份，共45页，约22000字

任务书一份

开题报告一份

外文翻译一份

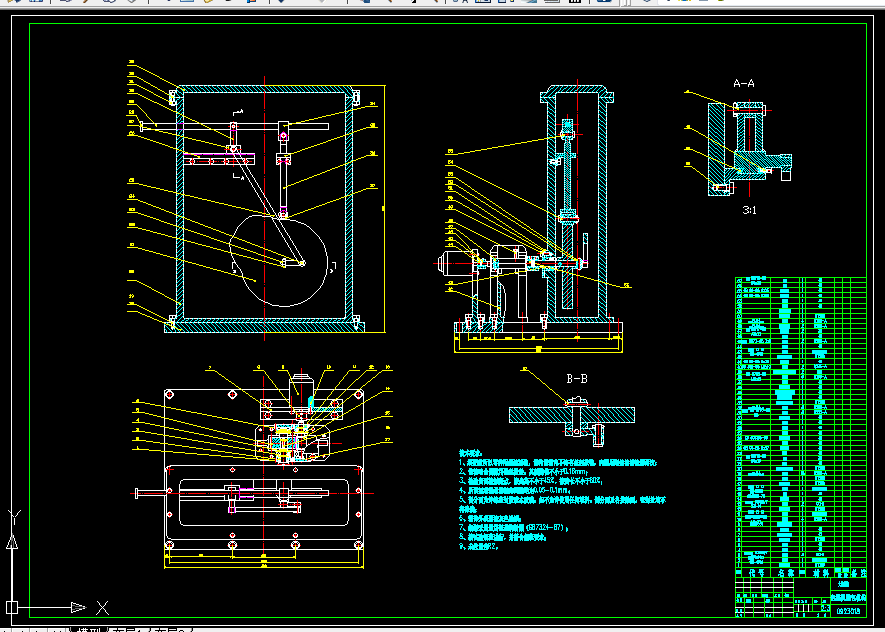

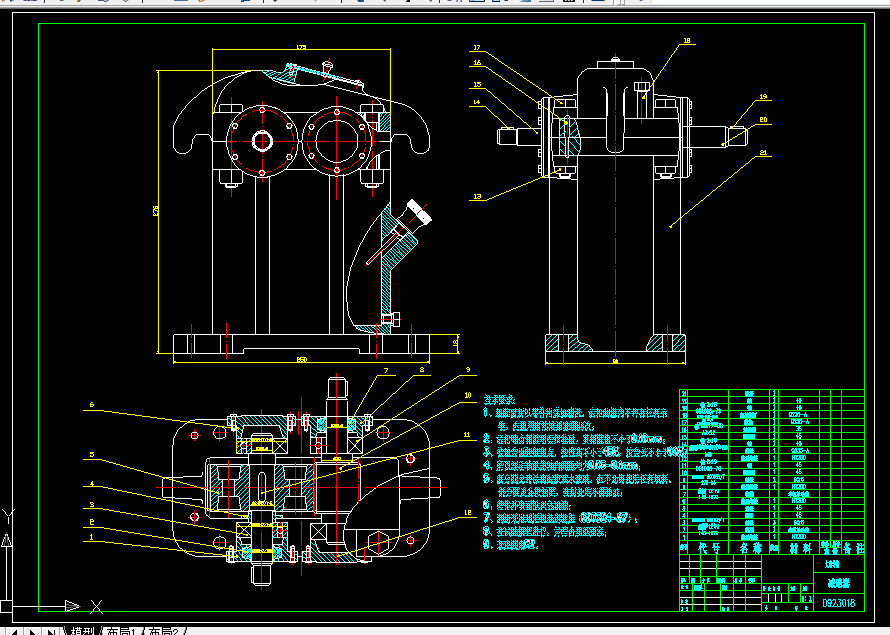

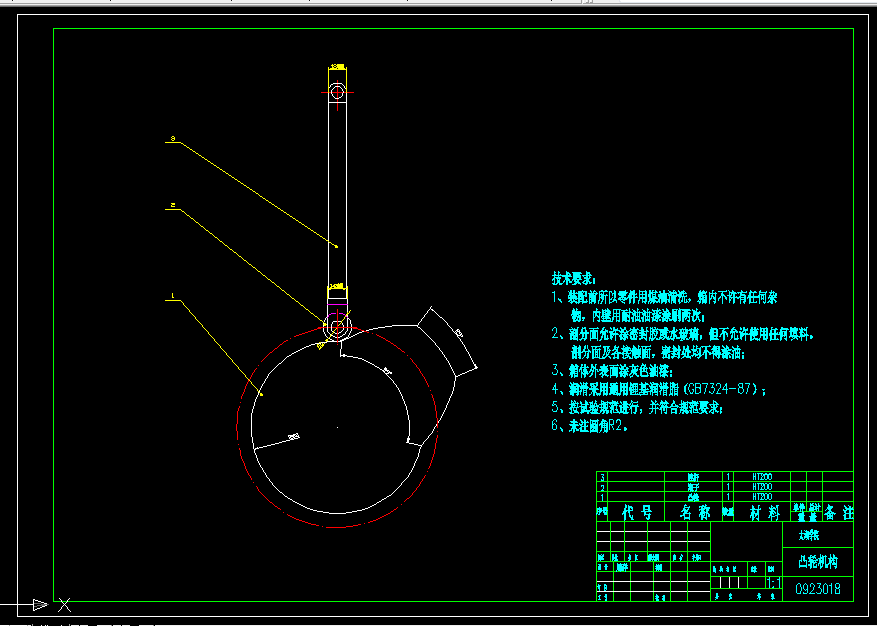

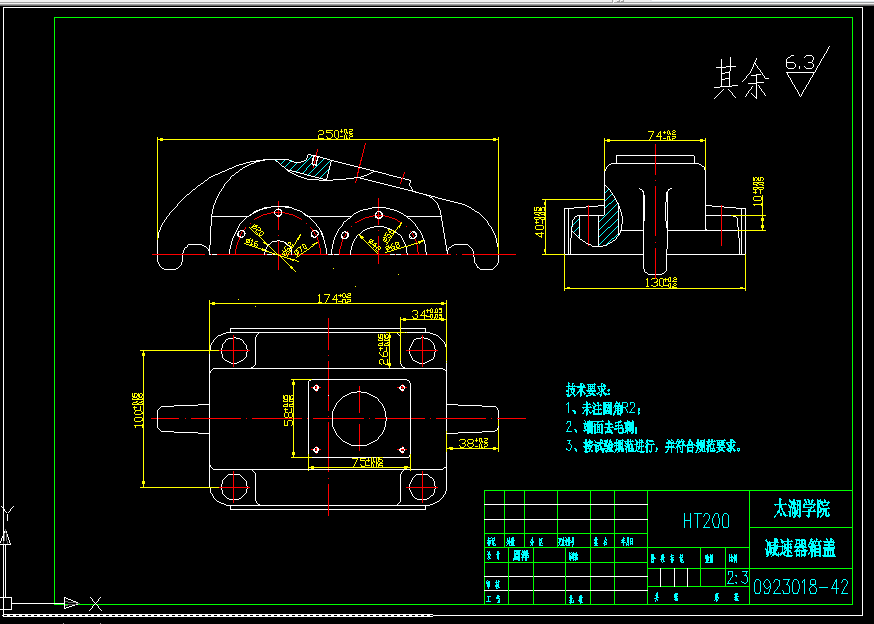

CAD版本图纸，共13张

摘  要

包装机是一个产品生产和外包的机器的统称，其主要功能是包装各种产品，而包装机推包机构则是给包装机提供包装产品的机构，其主要功能就是从生产线将产品输送到包装机的相应入口，推包机构的运动是一个按一定轨迹的循环往复运动。它推送物品到达指定包装工作台，该机构取代了传统的人工移动物品，改善了工作效率低的缺点。

本文所设计的推包机构，有回程一体的全自动化功能，其主要设计思路来自于对传统工艺的分解,然后按照相应功能的机构部件进行设计,对比,选定,以及优化组合。综合利用凸轮的往复运动,齿轮的传动运动，以及减速器的定值调速比的设定。再利用Auto Cad软件强大绘图功能,和Word的编辑功能,把设计方案图文并茂,栩栩如生的展现出来。在本系统中,用激光感应被包装工件并通过单片机对推包机构进行控制。激光测得被推物体确认到达后,由感光板上发出脉冲,通过89C51单片机及步进电动机驱动芯片ULN2803对步进电动机进行控制。同时被包装工件的件数由LED显示器显示。对推包机构则采用偏置滑块机构与盘形凸轮机构的组合机构相结合。其中，偏置滑块机构控制推头的水平方向上运动，凸轮机构则控制推头垂直方向的运动。在本设计中，在推头回程过程中不影响下一个工件的到来，从而总体来讲提高了效率。

关键词：包装机；推包机构；减速机；齿轮
