Z226-公路铣刨机整机的设计[含UG三维图] 下载积分：50　资料编号： Z226

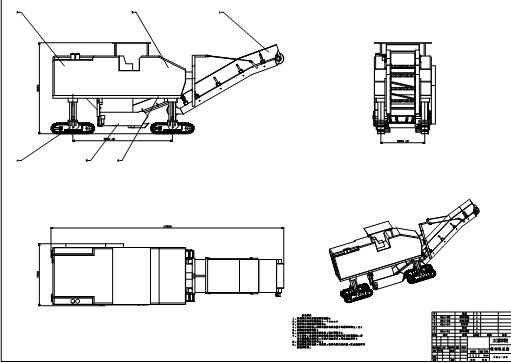

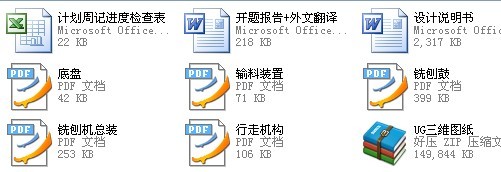

作品包括:

word说明书一份，共58页，约28000字

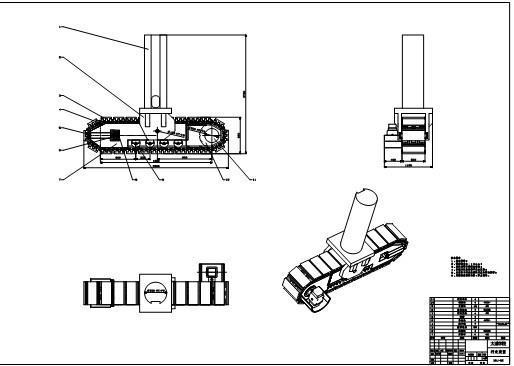

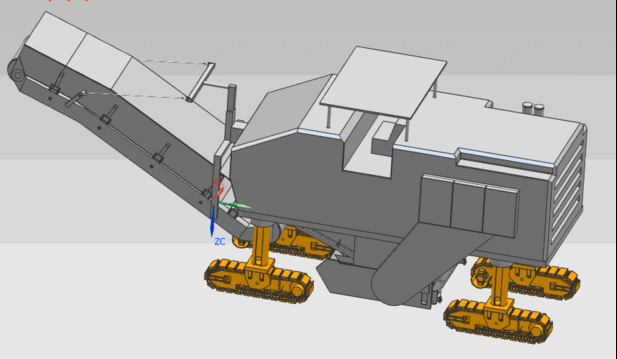

UG三维图纸一套

毕 业 设 计论 文 任 务 书

一、题目及专题：

1、题目　　   公路铣刨机整机的设计  　　

2、专题　                                    　

二、课题来源及选题依据

    课题来源于工厂。

    选题依据： 沥青混凝土路面铣刨机是一种高效的沥青路面维修养护设备，其原理是利用滚动铣削的方法把沥青混凝土路面局部或全部破碎。铣削下来的沥青碎料经再生处理后，可直接用于路面表层的重新铺筑。主要用于公路、城市道路、机场、货场、停车场等沥青混凝土砼面层开挖翻新；沥青路面拥包、油浪、网纹、车辙等的清除；水泥路面的拉毛及面层错台铣平等。随着市政道路和高等级公路建设突飞猛进，大规模的机械化养护时代已经到来。

三、本设计（论文或其他）应达到的要求：

①  实现铣刨机的行走，驻停，铣刨和废料收集传送；

②  能够实现铣刨深度为0-300mm；

③  铣刨宽度为4000mm ；

④  铣刨速度为0-5m/min，行走速度为0-84m/min;

⑤  熟练地掌握UG仿真。

摘  要

随着市政道路和高等级公路建设突飞猛进，大规模的机械化养护时代已经到来。作为路面养护和再生设备的主要机种之一的路面铣刨机正越来越引起道路养护专家和施工单位的关注。

路面冷铣刨机是一种高效的路面维修养护设备, 具有使用成本低、铣深范围广及不污染环境等优点。主要用于大面积路面铣刨破碎、常见病害的铣平修整以及路面拉毛作业。 路面铣刨机的主要工作装置是铣刨转子，铣刨转子上均匀布置着按左右对称螺旋线排列的铣刀。铣刨转子是以垂直进给和水平进给两种方式进行工作。路面铣刨机以工作速度向前移动，铣刨转子旋转均匀分布于滚筒上并按螺旋线排列的铣刨刀，铣刨刀顺序接触路面，路面材料在铣刨转子刀具的冲击和挤压下破碎为颗粒状；同时呈螺旋状对称排列的刀具将铣下的废料向转子中央聚集，通过抛料板将废料抛到输送机上，并转移到指定位置和运输车辆上。

本设计说明书包括了整机的总体设计和计算，动力机构及行星减速器的设计，行走机构的设计，铣刨部分的设计，输料装置的设计，并对路面铣刨机械的技术发展趋势和市场前景做了简单介绍。

本说明书与图纸配套使用。

关键词：铣刨机；行星减速器；履带；输料装置；刀具

目 录

摘  要 III

ABSTRACT IV

1 绪论 1

  1.1路面铣刨机及其发展概况 1

    1.1.1路面铣刨机的分类 1

    1.1.2路面铣刨机的应用特点 2

    1.1.3 路面铣刨机的主要结构及工作原理 2

    1.1.4 国内外路面铣刨机发展概况 3

  1.2 路面铣刨机设计的指导思想 5

1.3 路面铣刨机设计的设计原则 5

1.4本文设计的主要内容 5

2 路面铣刨机的总体设计 6

2.1 路面铣刨机的选型 6

2.2路面铣刨机的总体参数的选型 6

2.3 路面铣刨机的总体布置 8

2.4 铣刨机总体方案的设计 8

3 铣刨机动力机构及行星减速器的设计 10

3.1 发动机的选择 10

3.2 传动形式的选择 11

3.3 行星减速器的设计 13

    3.3.1 型行星减速器的运动设计 13

    3.3.2 减速器的结构设计 17

4 铣刨机行走系统的设计 20

4.1 铣刨机行走系统的基本要求 20

4.2 铣刨机行走驱动形式 20

4.3 导向与张紧缓冲装置的设计参数分析 21

4.4 履带式铣刨机的运动学与动力学分析 25

    4.4.1 铣刨机行驶系统的运动学分析 25

    4.4.2 履带式铣刨机动力学分析 26

4.5 附着条件决定的最大切线牵引力 27

4.6 行走系统功率分析 27

5 铣刨机铣刨系统的设计 29

5.1 路面铣刨机铣刨转子排列方式分析 29

5.2 路面铣刨机铣刨轮刀具排列参数分析 30

5.3 路面铣刨机铣刨轮主要参数的研究 34

    5.3.1 铣刨轮的切削量 34

    5.3.2 铣刨轮直径 35

    5.3.3 铣刨轮最佳螺旋升角的选取 36

6 输料系统的设计 38

6.1 输料系统的主要功能部件 38

6.2 输送带的跑偏及防偏措施 40

    6.2.1 跑偏的危害及原因 40

    6.2.2 输送带跑偏的常见处理方式 40

7 总结与展望 43

7.1 总结 43

7.2不足之处及未来展望 43

致谢 45

参考文献 46

附录 48
