Q018-MG250591-WD型采煤机右摇臂壳体的加工工艺规程及数控编程 下载积分：50　资料编号： Q018

作品包括:

设计word版本说明书一份，共45页，约23000字

任务书一份

翻译一份

程序一份

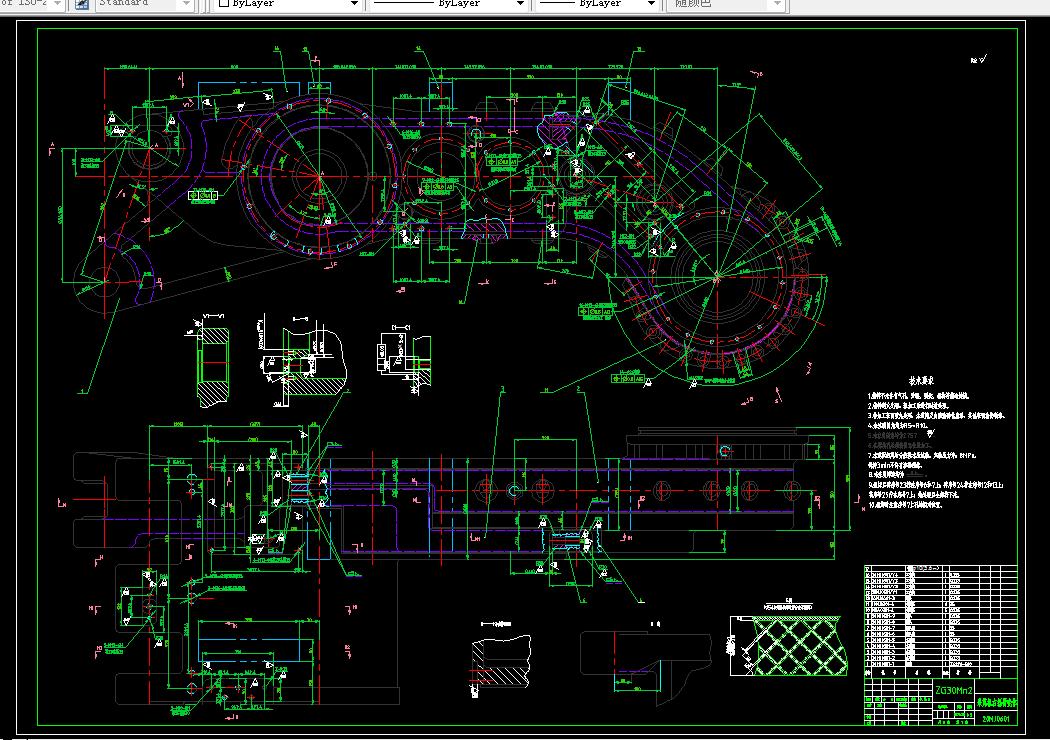

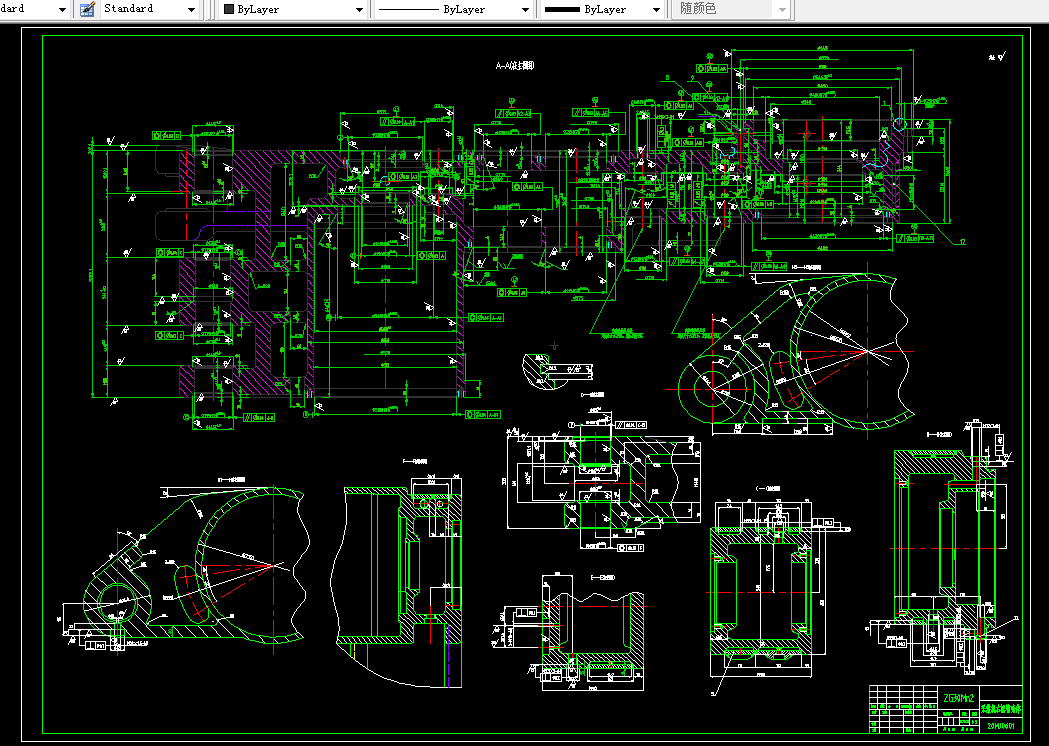

CAD版本图纸，共3张

摘  要

采煤机直接用于煤炭的地下开采，是煤炭生产中最主要的机械设备之一。改革开放以来，我国的采煤机研发有了长足的发展，但在性能和可靠性上与世界先进国家的采煤机相比，还存在一定的差距。为此，开发高产高效矿井综合配套技术是我国煤炭科技发展的主攻方向。为提升产品设计质量，完善快速设计和个性设计手段，采煤机的创新设计尚需要加大研究力度。

MG250/591-WD型电牵引采煤机是在鸡西煤机有限公司多年研制电牵引采煤机成功技术的基础上开发制造成功的。我这次设计的主要任务是对MG250/591-WD型采煤机右截割部摇臂壳体进行加工工艺规程设计。创新之处在于在设计过程中根据具体情况应用了数控编程。

关键字： 采煤机    加工工艺规程     数控编程

目录

摘要  ……………………………………………………………………Ⅰ

Abstract  ………………………………………………………………Ⅱ

第  1  章绪论 ………………………………………………………… 1

第  2  章MG250/591-WD型采煤机概述……………………………… 4

2.1 MG250/591-WD型采煤机简介………………………………… 4

2.2 工作原理……………………………………………………… 4

2.3 采煤机结构组成及其各部分的功用………………………… 5

2.3.1 截割部………………………………………………… 5

2.3.2 牵引部………………………………………………… 6

2.3.3 行走部………………………………………………… 6

2.3.4 液压传动部…………………………………………… 6

2.3.5 冷却喷雾系统………………………………………… 6

2.3.6 电气系统……………………………………………… 6

2.4 主要技术特点………………………………………………… 7

    2.5 主要技术参数及配套设备…………………………………… 8

2.5.1 主要技术参数………………………………………… 8

2.5.2 主要配套设备………………………………………… 9

第  3  章 MG250/591-WD型采煤机右摇臂壳体工艺规程设计……  11

3.1 壳体零件的功用和结构特点………………………………… 11

    3.1.1 壳体零件的功用……………………………………… 11

    3.1.2 壳体零件的结构特点………………………………… 11

    3.1.3 矿井用壳体零件的特点……………………………… 11

3.2壳体零件的主要技术要求…………………………………… 12

3.3零件图样分析………………………………………………… 13

3.4 工艺分析……………………………………………………… 14

3.5 加工工艺规程………………………………………………… 14

第  4  章 右摇臂壳体数控加工工艺………………………………… 15

4.1 数控加工工艺的内容………………………………………… 15

4.2 数控加工工艺的特点………………………………………… 15

4.3 加工中心的选择……………………………………………… 15

4.4 数控加工工艺分析与设计…………………………………… 19

4.4.1 零件加工的可行性分析……………………………… 19

4.4.2 零件的工艺性分析…………………………………… 19

4.4.3 走刀路线的选择……………………………………… 20

4.4.4 对刀点与换刀点的确定……………………………… 20

4.4.5 加工余量的确定……………………………………… 21

4.4.6 切削用量的选择……………………………………… 21

4.5 加工中心的工艺及工艺装备………………………………… 22

4.5.1 工艺性分析…………………………………………… 22

4.5.2 工艺过程设计………………………………………… 22

4.5.3 零件的装夹…………………………………………… 23

4.6 加工中心编程的特点………………………………………… 24

4.7 零件主要工序数控程序编制………………………………… 24

第  5  章 工艺过程的技术经济分析………………………………… 28

第  6  章 绿色制造…………………………………………………… 30

第  7  章 专题论文…………………………………………………… 32

结论……………………………………………………………………… 38

致谢……………………………………………………………………… 39

参考文献………………………………………………………………… 40

附录1外文翻译及原文………………………………………………… 42

附录2数控加工程序…………………………………………………… 56

附录3工艺规程………………………………………………………… 77
