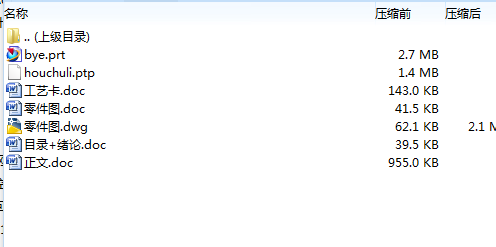

作品包括:
word说明书一份,共25页,约8700字

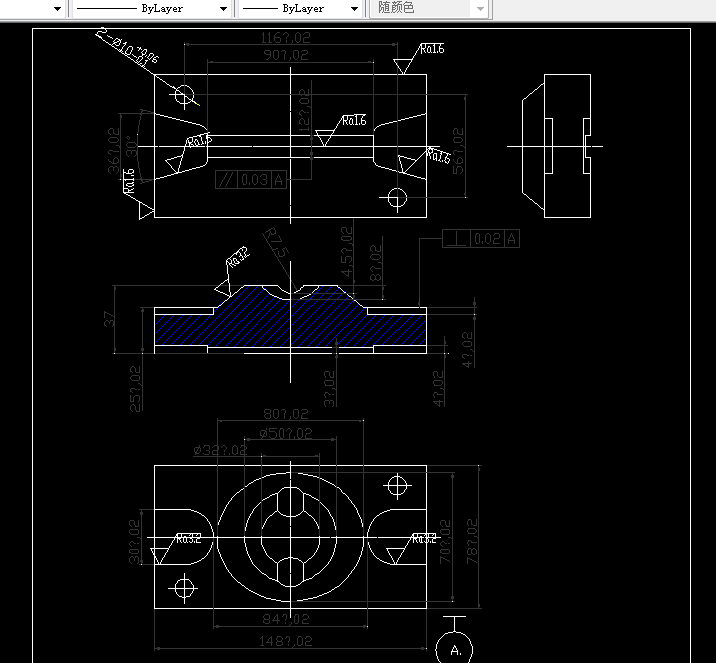

CAD版本图纸,共1张
UG三维图1张
目录
绪 论 1
第一章 零件图纸分析与建模分析 2
1.1 零件图的审查 2
1.2 零件建模分析 2
1.3 基于UG NX7的零件三维实体建模 3
1.3.1 通过“拉伸”命令建立148mm×78mm×25mm的基体 3
1.3.2 通过“拉伸”命令建立深为3mm和4mm的凹槽特征 4
1.3.3 通过“孔”命令来建立2-φ10mm的通孔特征 5
1.3.4 通过“曲线网格”命令来建立一个高为12mm的椭圆曲面凸台特征 5
1.3.5 通过“拉伸”命令来建立深为4mm的U形槽特征 6
1.3.6 通过“求差”命令来建立球面凹腔特征 6
1.3.7通过“求差”命令来建立管道凹腔特征 7
第二章 加工工艺分析 8
2.1 零件加工内容分析 8
2.1.1 加工内容 9
2.1.2 加工要求 9
2.1.3 各结构的加工方法 9
2.2 毛坯分析 9
2.3数控机床选择 9
2.4加工顺序的确定 11
2.5确定装夹方案 11
2.5.1定位基准的选择 11
2.5.2夹具的选择 12
2.6刀具的选择 12
2.7切削用量的选择 13
由于本零件采用的都是铣削加工,使用的都是铣床。所以充分的利用刀具的切削性能和机床的使用性能、保证工件加工质量的前提下,获得高生产率和低成本的切削加工。 13
2.8拟订数控加工工序卡片 16
第三章 基于UG NX7.0的编程 17
3.1 加工前的模型处理和加工准备 17
3.1.1模型处理 17
3.1.2加工准备 18
3.2零件加工编程 19
3.2.1加工工序一 19
3.2.2加工工序二 20
第四章 仿真加工与产生NC程序 23
4.1仿真加工和仿真结果图 23
4.2产生NC程序 24
设计总结 25
致 谢 27
