Y173-CA6140杠杆831009工艺夹具及零件数控编程设计（铣小平台夹具） 下载积分：50　资料编号： Y173

作品包括:

word说明书一份，共55页，约24000字

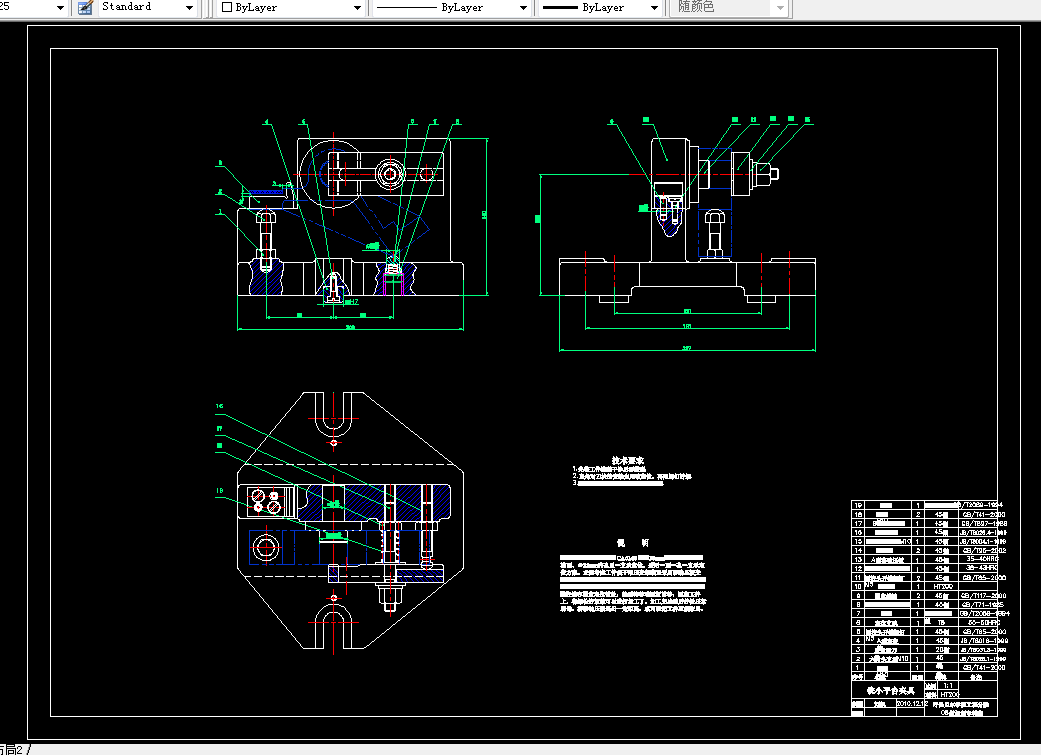

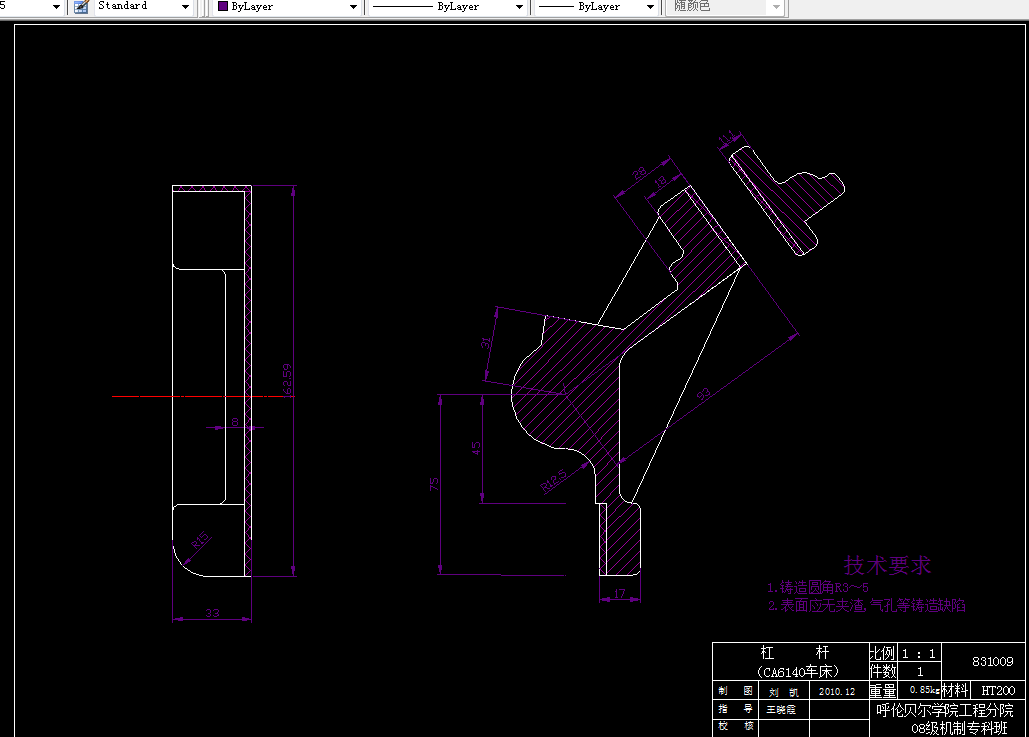

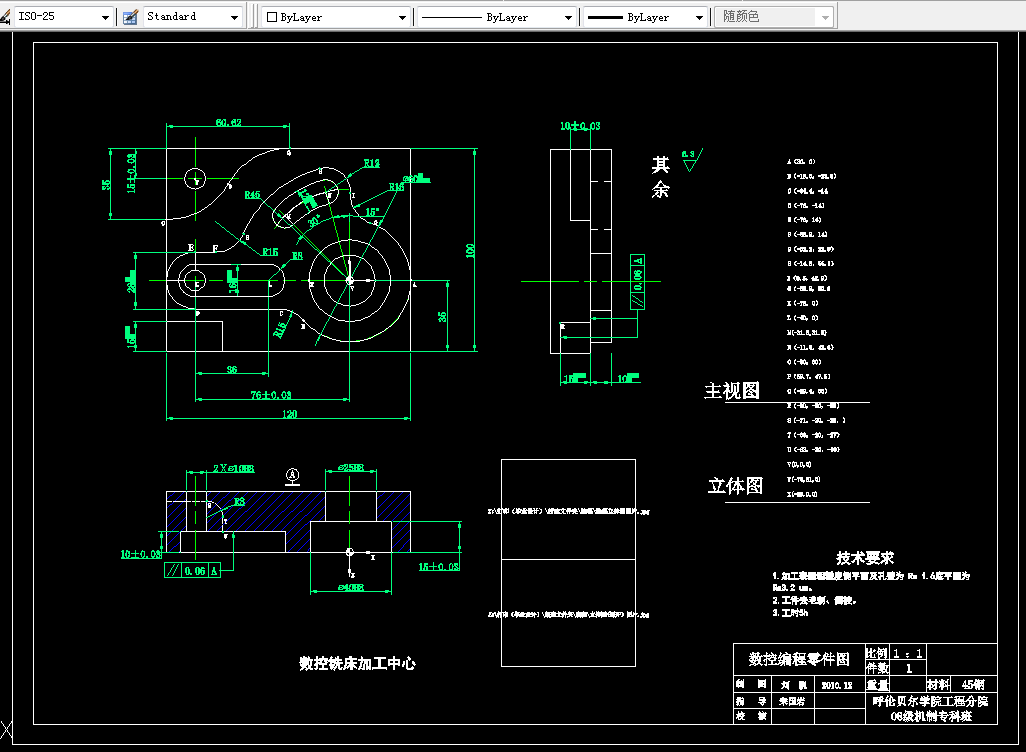

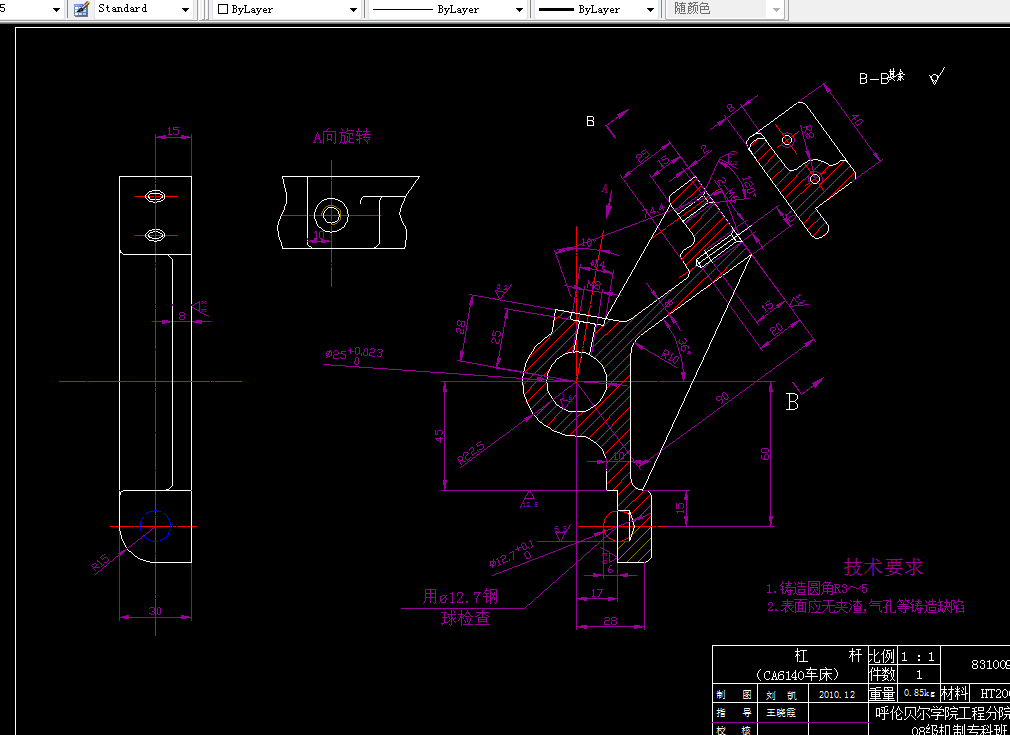

CAD版本图纸，共8张

目录 1

第一章 机械加工工艺规程设计 2

1、零件的作用 2

2、零件的工艺分析 2

3、工艺规程设计 4

（1）确定毛坯的制造形式 4

（2）基面的选择 4

（3）确定工艺路线 4

（4）机械加工余量，工序尺寸及毛坯尺寸的确定 6

（5）确定切削用量 8

第二章 机床夹具设计 27

1、问题的提出 27

2、夹具设计 27

（1）定位基准的选择 27

（2）定位误差的分析 27

（3）切削力的计算 27

（4）定位元件的设计 28

（5）夹具体槽形与对刀装置设计 29

（6）夹紧装置及夹具体设计 31

（7）夹具设计及操作的简要说明 32

第三章 数控编程设计 33

1、数控机床的加工工艺及编程简介 33

（1）常用编程指令及编程方法 33

（2）数控车削工艺 35

（3）数控铣削加工工艺 36

2、数控编程 38

（1）选材：122mm×102mm×32mm的45钢 39

（2）工序及切削用量的选择见下表 39

（3）建立工件坐标系:如图所示（零件图所示） 41

（4）编写零件的加工程序 41

总 结 49

参考文献 50

致 谢 51

摘 要

加工工艺及夹具毕业设计是在学完了机械制造工艺学等专业相关知识后，对整个专业知识的一次综合运用。

机械加工工艺规程是规定产品或零部件机械加工工艺过程和操作方法等的工艺文件。对加工工艺规程的设计，可以了解了加工工艺对生产、工艺水平有着极其重要的影响。生产规模的大小、工艺水平的高低以及解决各种工艺问题的方法和手段都要通过机械加工工艺来体现。

对专用夹具的设计，可以了解机床夹具在切削加工中的作用：可靠地保证工件的加工精度，提高加工效率，减轻劳动强度，充分发挥和扩大机床的给以性能。本夹具设计可以反应夹具设计时应注意的问题，如定位精度、夹紧方式、夹具结构的刚度和强度、结构工艺性等问题。

本设计是CA6140杠杆零件的加工工艺规程及一些工序的专用夹具设计。CA6140杠杆零件的主要加工表面是平面及孔。一般来说，保证平面的加工精度要比保证孔的加工精度容易。因此，本设计遵循先面后孔的原则。并将孔与平面的加工明确划分成粗加工和精加工阶段以保证孔的加工精度。基准的选择以杠杆 外圆面作为粗基准，以 孔及其下表面作为精基准。先将底面加工出来，然后作为定位基准，在以底面作为精基准加工孔。整个加工过程选用组合机床。在夹具方面选用专用夹具。考虑到零件的结构尺寸简单，夹紧方式多采用手动夹紧，夹紧简单，机构设计简单，且能满足设计要求。
