E265卧式铣床主传动系统设计及X-Y数控工作台机械部分设计Z=18,7.5KW,20-1000. 下载积分:50 资料编号: E265

1.打开支付宝或者微信扫描二维码。
2.填写金额:50
3.添加备注,填写资料编号:
资料编号: E265
4.支付成功后,请发资料编号到邮箱:jxsj168@qq.com
会有专人在15分钟内把资料发到您邮箱
备注:如果付款忘记填写资料编号,则发邮件时附带您的交易明细截图即可。
请耐心等待,如超过30分钟还没收到,请联系客服QQ:2363701252
点击分享:

作品描述

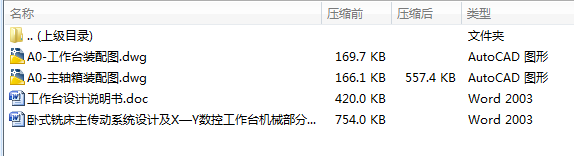

文档包括:

Word版说明书两份,主轴箱部分共23页,约7100字

工作台设计说明书,共23页

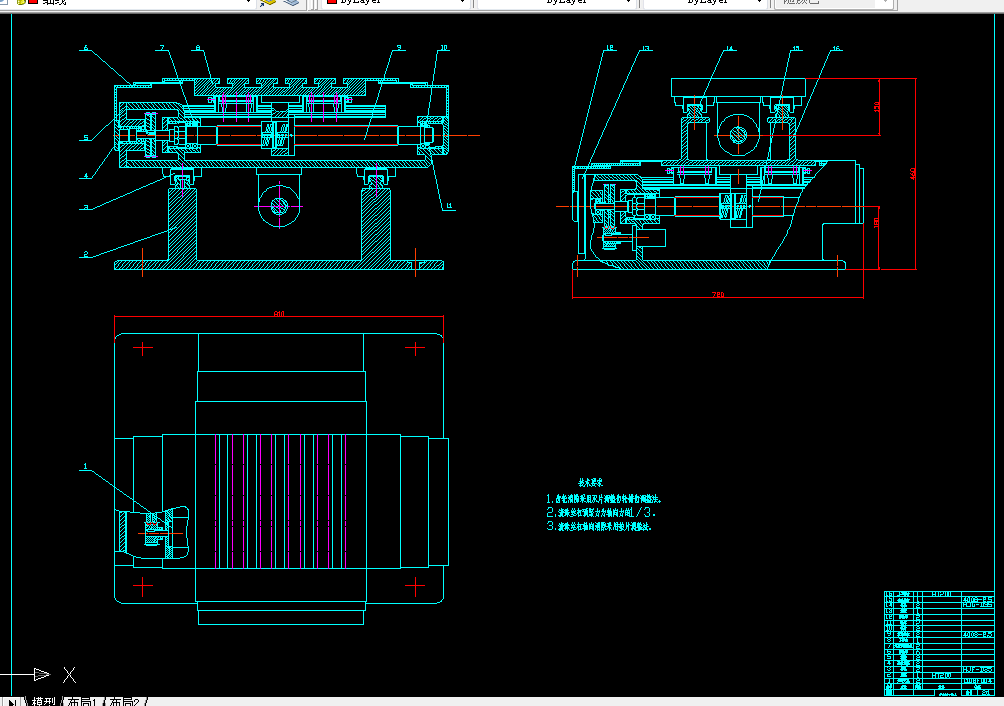

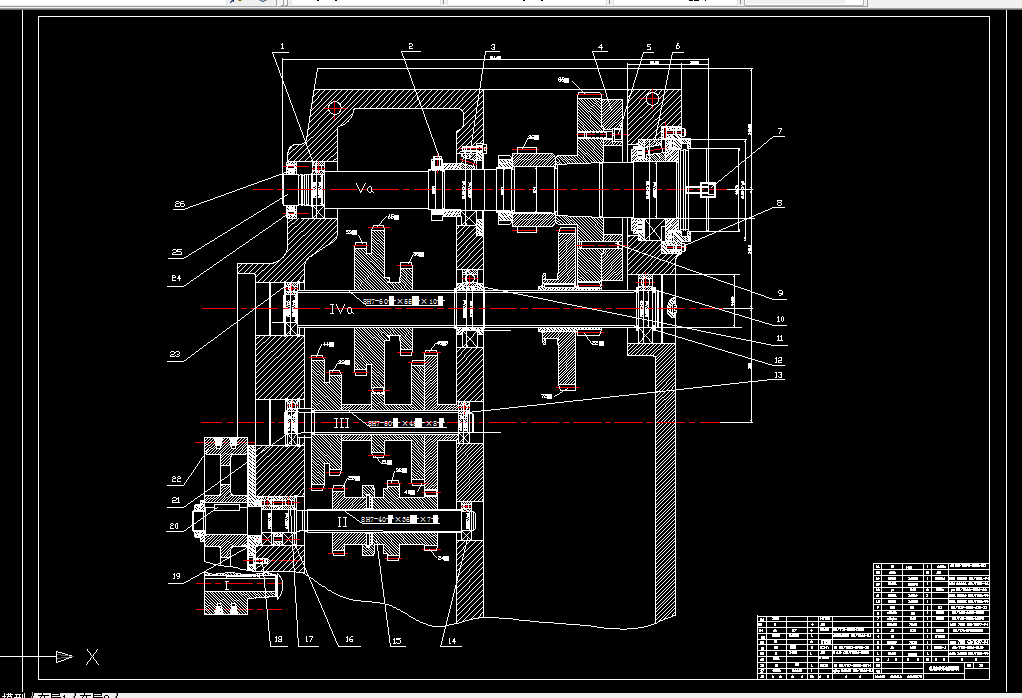

CAD版本图纸,共2张


目录

摘要……………………………………………………………………………………2

1. 主要技术参数计算………………………………………………………………3

1.1 机床的主要技术参数…………………………………………………………3

1.2 变速箱总体结构方案的拟定…………………………………………………3

1.3 计算出各级转速………………………………………………………………3

1.4 绘制转速图……………………………………………………………………3

1.5 主轴计算转速…………………………………………………………………3

1.6 齿轮齿数和的选定……………………………………………………………4

1.7 传动比计算……………………………………………………………………4

1.8 校核主轴转速误差……………………………………………………………4

2 .主要零件的初算与计算…………………………………………………………6

2.1 齿轮模数的计算………………………………………………………………6

2.2传动轴直径的初算……………………………………………………………7

2.3主轴轴颈的确定………………………………………………………………8

3.验算主要零件……………………… ……………………………………………9

3.1齿轮模数验算…………………………………………………………………9

3.2传动轴刚度验算(III轴)…………………………………………………10

3.3轴承寿命验算…………………………………………… … ………………13

4. 各零件的参数设定………………… …………………………… ……………15

4.1中心距的确定……………………………………………………… ………15

4.2齿轮参数设计………………………………………… …………… ………15

4.3确定齿宽………………………………………… ………………… ………16

4.4 V带设计………………………………………………………………………17

5. 结语……………………………………… …………………… ………………19

6 .参考文献…………………………………………………………………………20

摘要

本设计主要任务为卧式铣床主传动系设计,经过现场调查和查阅文献资料入手,历经三周的时间完成。在设计中,首先根据课程设计所要求的技术参数确定机床设计中所需要的参数,即原动机的功率、机床主轴箱的转速数列公比;然后确定机床主轴箱的主传动系统结构,拟订机床的结构网和转速图;查资料,根据转速图确定机床内的各个主要零件的计算转速,根据计算转速确定各级传动的传动比,根据传动比来确定各级传动的齿轮配合的齿轮齿数。根据机床主轴箱的传动链来计算各级转速的实际值与理论值之间的误差。在设计中主要是要计算主轴箱里各个零件的选用是否满足要求以及原动机与主轴箱间的动力传递装置的计算。主轴箱的计算包括摩擦离合器的校核、齿轮的校核、轴的校核、轴承的校核、键的校核、主轴的校核计算等。原动机与主轴箱的动力传递采用的是带传动装置。最后根据资料和参考同类机床来设计该铣床的主传动系统,并绘制其装配图。



关键词:主传动系    齿轮   验算
