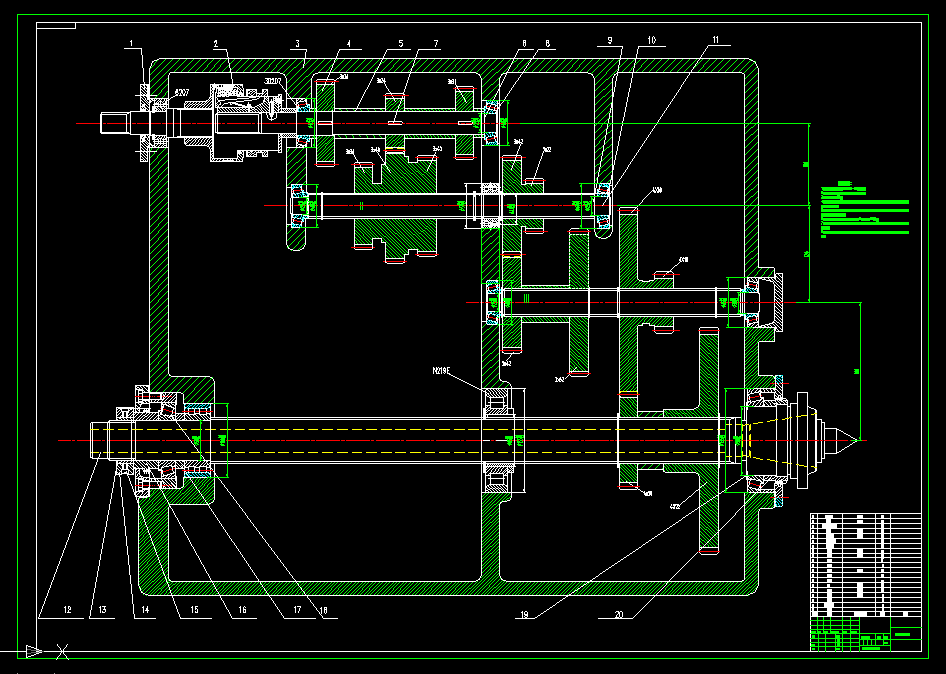

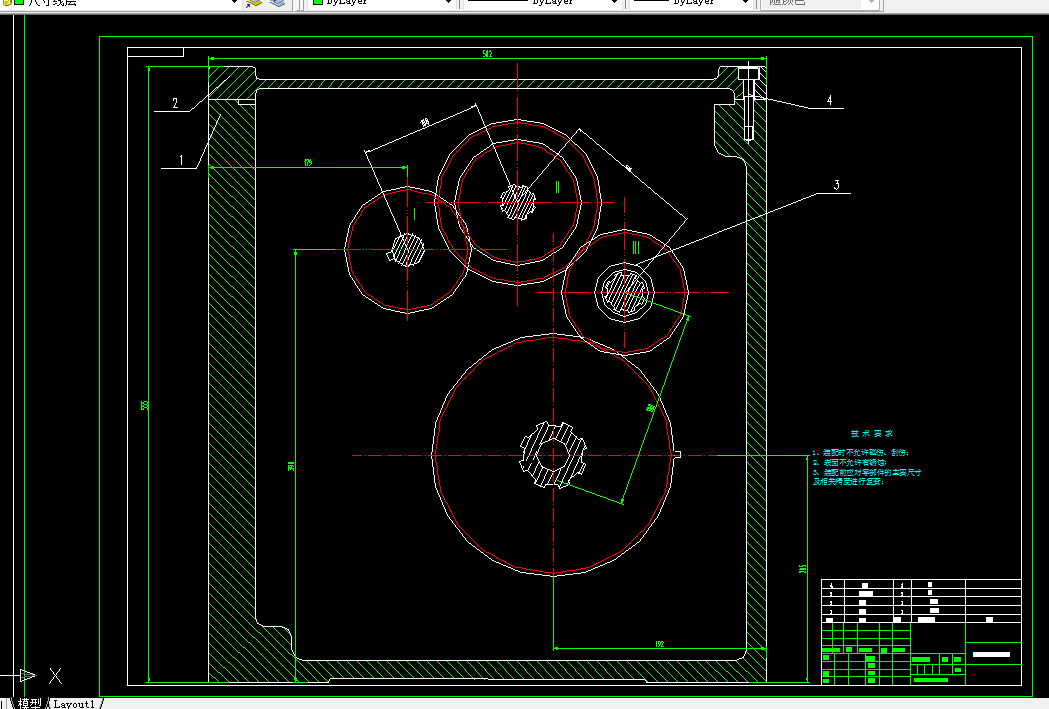

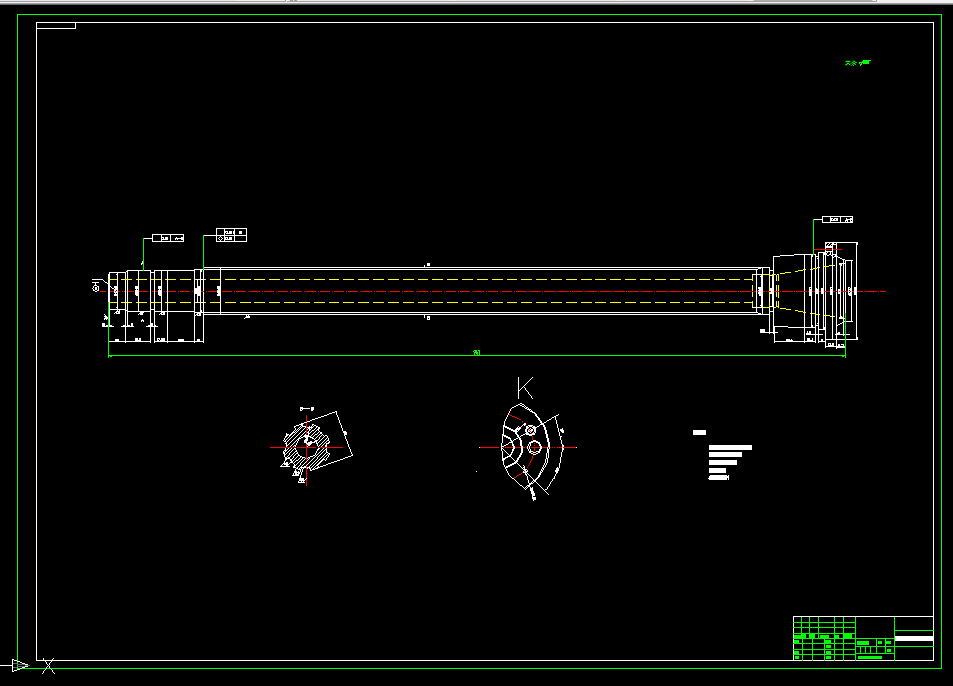

E334-中型卧式车床主轴箱设计【最大400,31.5-1400,4kw，1.41，Z=12】 下载积分：50　资料编号： E334

作品包括:

Word版说明书1份，共29页，约9700字

CAD版本图纸，共3张

目  录

绪论 1

第1章 设计目的 1

第2章 普通车床主动传动系统参数的拟定 1

2.1 已知条件 1

2.2 车床参数和电动机的选择 1

2.3 确定转速级数 1

2.4 车床的规格 2

第3章 运动设计 2

3.1 拟定传动方案 2

3.2 确定结构式 2

3.3 设计结构网 3

3.4 确定各轴转速 3

3.5 确定转速图 4

3.6 确定各变速组传动副齿轮齿数 4

3.7 绘制传动系统图 6

第4章 动力设计 7

4.1 带传动设计 7

4.2 齿轮传动设计 9

4.3 轴的设计与校核 11

4.4 主轴设计计算及校核 16

4.5 片式摩擦离合器的选择和计算 19

4.6 轴承的选用及校核 20

4.7 键的选用及校核 21

第5章 轴承端盖设计 22

第6章 箱体的结构设计 22

6.1 箱体材料 22

6.2 箱体结构 23

第7章 润滑与密封 23

7.1 润滑设计 23

7.2 润滑油的选择 24

总结 25

参考文献 26
