E335中型普通车床主轴变速箱设计【最大400，47.5-2120,4KW，1.41，Z=12】 下载积分：50　资料编号： E335

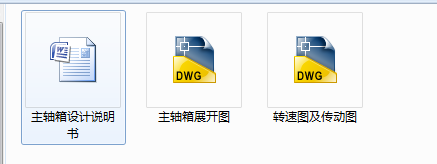

作品包括:

Word版说明书1份，共29页，约8200字

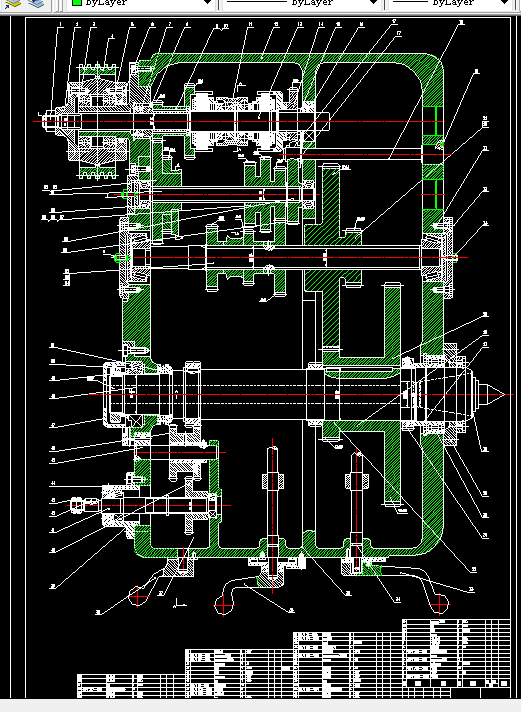

CAD版本图纸，共1张

目  录

1.车床参数的拟定 0

2.运动设计 1

2.1传动结构式、结构网的选择确定 1

2.1.1传动组及各传动组中传动副的数目 1

2.1.2 传动系统扩大顺序的安排 2

2.1.3 绘制结构网 3

2.1.4 传动组的变速范围的极限值 3

2.1.5最大扩大组的选择 4

2.2  转速图的拟定 4

2.2.1主电机的选定 4

2.2.2变速传动组中齿轮齿数的确定 5

2.3 验算主轴转速误差 7

2.4 由转速图确定各轴及各齿轮计算转速 8

2.5 齿轮模数计算及验算 9

3 传动轴的估算 13

4片式摩擦离合器的选择和计算 15

5 带轮直径和齿轮齿数的确定 16

5.1 带传动设计 16

5.2选择带型 17

5.3确定带轮的基准直径并验证带速 18

5.4确定中心距离、带的基准长度并验算小轮包角 19

5.5确定带的根数z 20

5.6确定带轮的结构和尺寸 20

5.7确定带的张紧装置 20

5.8计算压轴力 20

5.9 确定齿轮齿数 22

5.10齿轮的布置 22

6 主轴及其组件的设计 23

参考文献 25
