M237最大加工直径为250mm的普通车床的主轴箱部件设计 [P=4kw 转速35 1540 公比1.41 Z=12] 下载积分：50　资料编号： M237

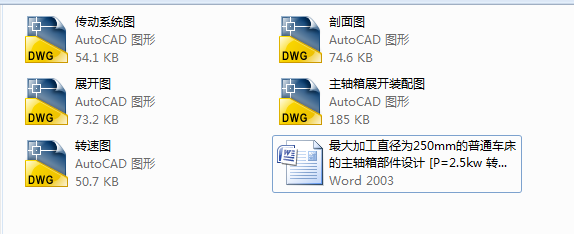

作品包括:

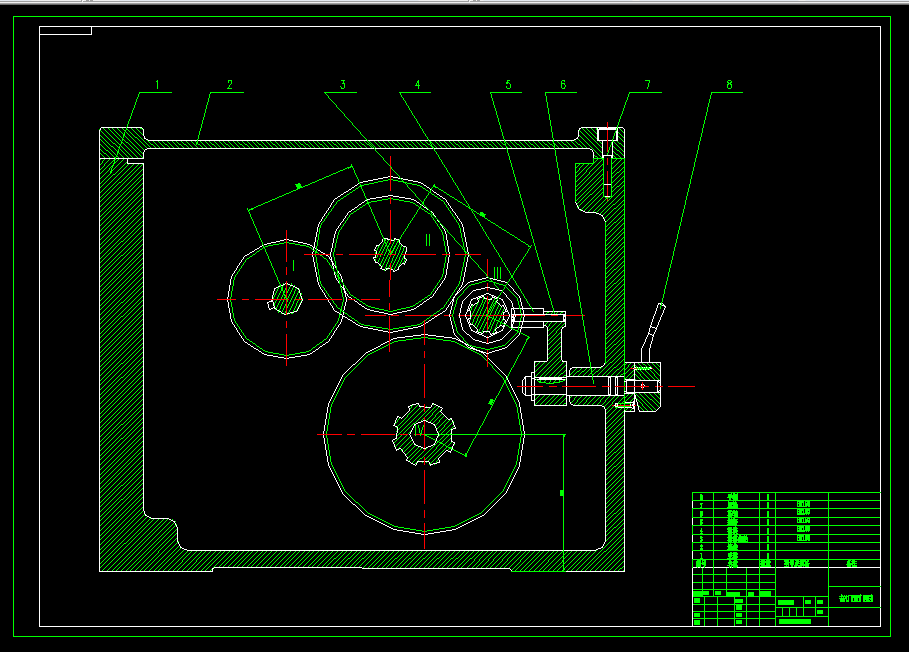

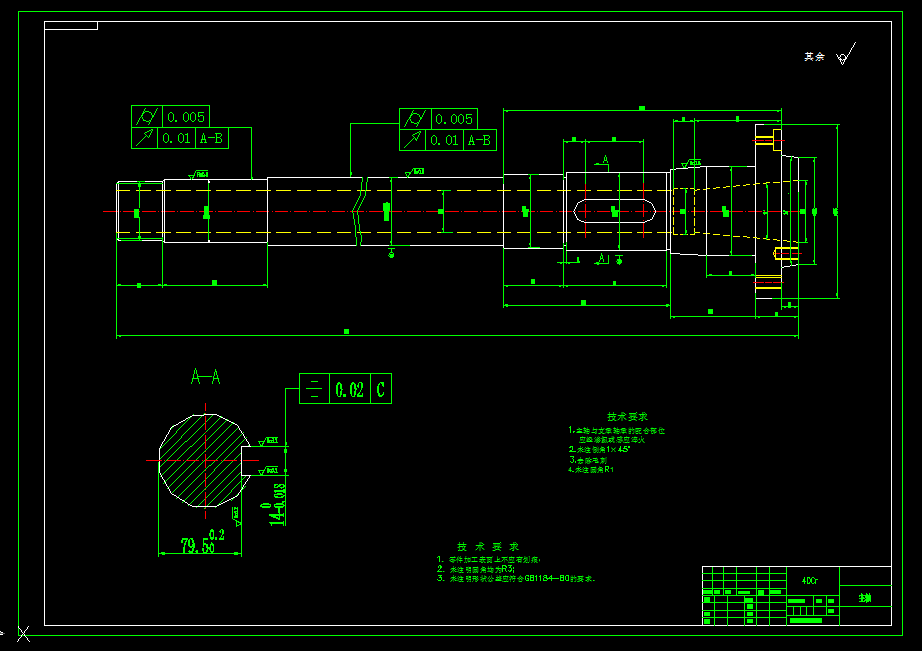

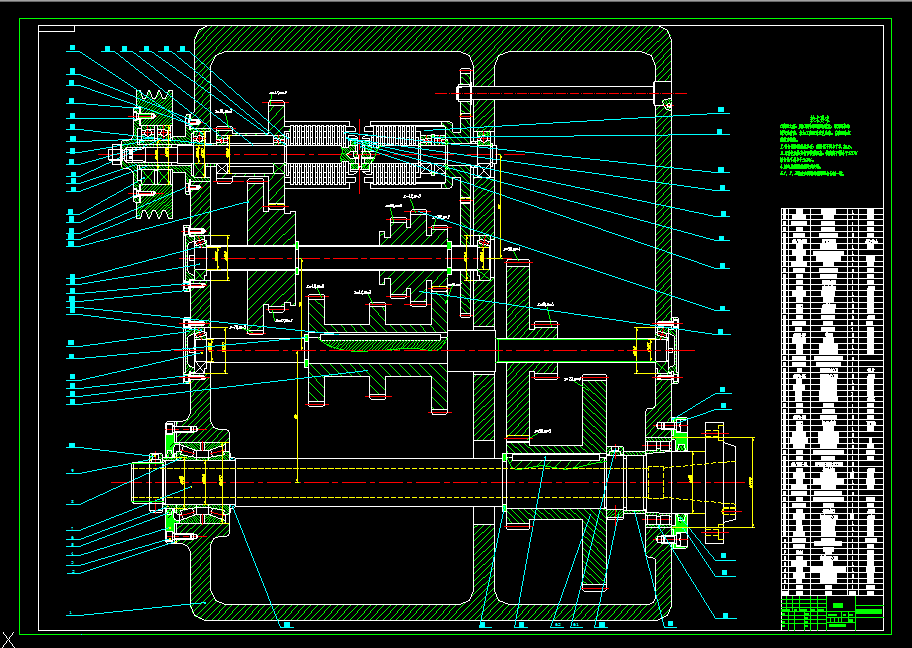

说明书一份，共35页，约10000字

CAD版本图纸，共3张

目  录

第1章 绪论 1

第2章 车床参数的拟定 2

2.1车床主参数和基本参数 2

2.2车床的变速范围R和级数Z 2

2.3确定级数主要其他参数 2

2.3.1 拟定主轴的各级转速 2

2.3.2 主电机功率——动力参数的确定 2

2.3.3确定结构式 3

2.3.4确定结构网 3

2.3.5绘制转速图和传动系统图 4

2.4 确定各变速组此论传动副齿数 6

第3章 传动件的计算 8

3.1 带传动设计 8

3.2选择带型 9

3.3确定带轮的基准直径并验证带速 9

3.4确定中心距离、带的基准长度并验算小轮包角 10

3.5确定带的根数z 11

3.6确定带轮的结构和尺寸 11

3.7确定带的张紧装置 11

3.8计算压轴力 11

3.9 计算转速的计算 12

3.10 齿轮模数计算及验算 12

3.11 传动轴最小轴径的初定 16

3.12 主轴合理跨距的计算 17

第4章  摩擦离合器(多片式)的计算 19

第5章 主要零部件的选择 21

5.1 轴承的选择 21

5.2 变速操纵机构的选择 21

5.3 轴的校核 21

5.3.1 主轴弯曲刚度校核 21

5.3.2 轴承寿命校核 24

5.4 键的选用及校核： 24

5.5 轴承端盖设计 25

5.6 箱体的结构设计 26

5.7 润滑与密封 26

第6章 主轴箱结构设计及说明 28

6.1 结构设计的内容、技术要求和方案 28

6.2 展开图及其布置 28

结束语 30

参考文献 31
