R067-铣床主轴箱设计[3KW 转速12.5-2120 Z=12] 下载积分:50 资料编号: R067

1.打开支付宝或者微信扫描二维码。
2.填写金额:50
3.添加备注,填写资料编号:
资料编号: R067
4.支付成功后,请发资料编号到邮箱:jxsj168@qq.com
会有专人在15分钟内把资料发到您邮箱
备注:如果付款忘记填写资料编号,则发邮件时附带您的交易明细截图即可。
请耐心等待,如超过30分钟还没收到,请联系客服QQ:2363701252
点击分享:

作品描述

作品包括:

设计说明书一份,

任务书一份.

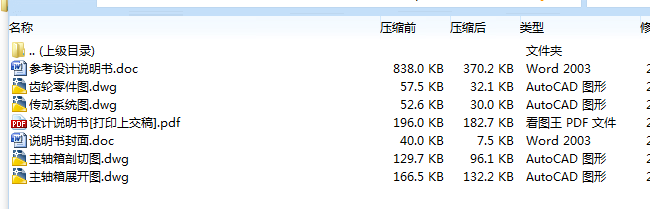

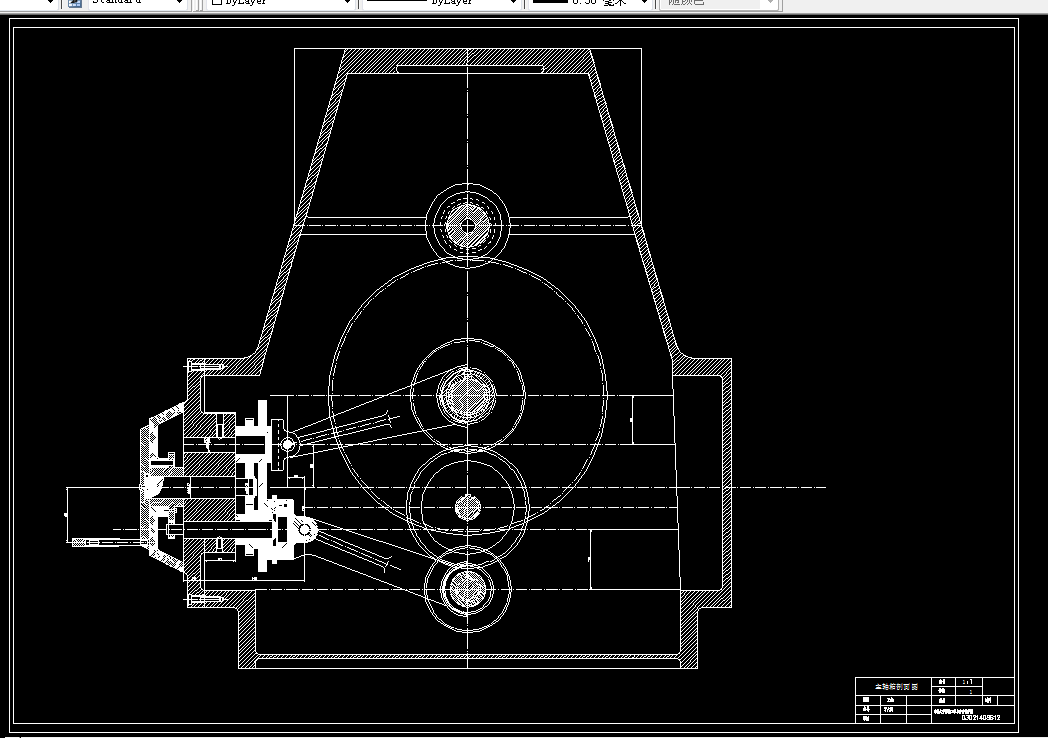

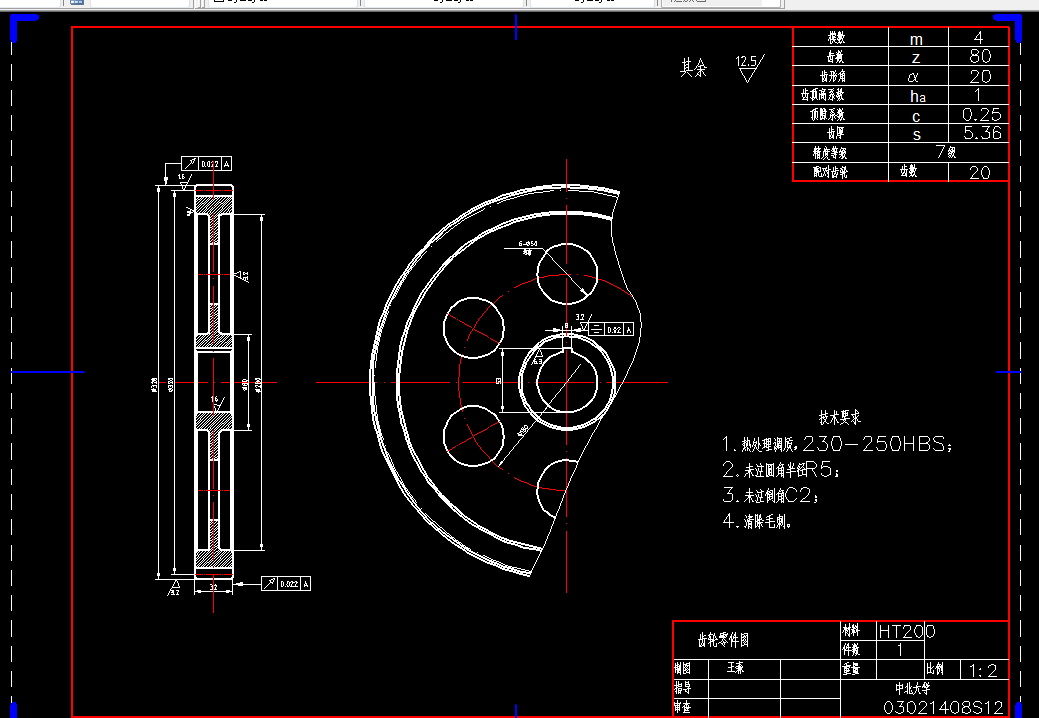

CAD版本图纸,共4张

 目录

1.  机床参数确定…………………………………..................................6

2.  运动设计……………………………………………………………..6

2.1 传动组的传动副数的确定………………………………………….6

2.2 结构网和结构式各种方案的选择………………………………….7

2.3 拟定转速图………………………………………………………….8

2.4 齿轮齿数确定……………………………………………………….9

2.5 传动系统图………………………………………………………….9

2.6 轴、齿轮的计算转速………………………………………………10

3.传动零件的初步计算………………………………………………...10

3.1 传动轴直径初定……………………………………………………10

3.2 主轴轴颈直径的确定………………………………………………10

3.3 齿轮模数的初步计算………………………………………………11

4.主要零件的验算……………………………………………………...12

4.1 三角胶带传动的计算和选定………………………………………12

4.2 圆柱齿轮的强度计算………………………………………………15

4.3 传动轴的验算、强度验算、弯曲刚度验算………………………18

4.4 滚动轴承的验算…………………………………………………...20

5.设计感想……………………………………………………………..22

6.参考文献……………………………………………………………...22
