R878-中心高为200mm的专用车床的主轴箱部件150,250 下载积分:50 资料编号: R878

1.打开支付宝或者微信扫描二维码。
2.填写金额:50
3.添加备注,填写资料编号:
资料编号: R878
4.支付成功后,请发资料编号到邮箱:jxsj168@qq.com
会有专人在15分钟内把资料发到您邮箱
备注:如果付款忘记填写资料编号,则发邮件时附带您的交易明细截图即可。
请耐心等待,如超过30分钟还没收到,请联系客服QQ:2363701252
点击分享:

作品描述

作品包括:

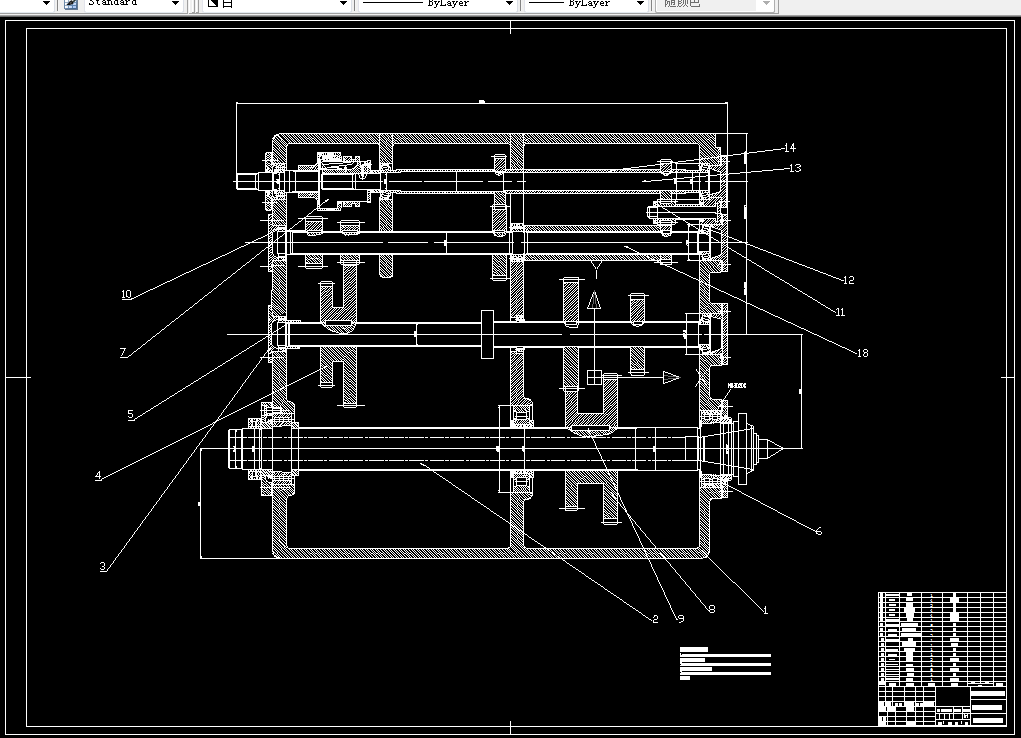

说明书1份,共16页,约3700字左右

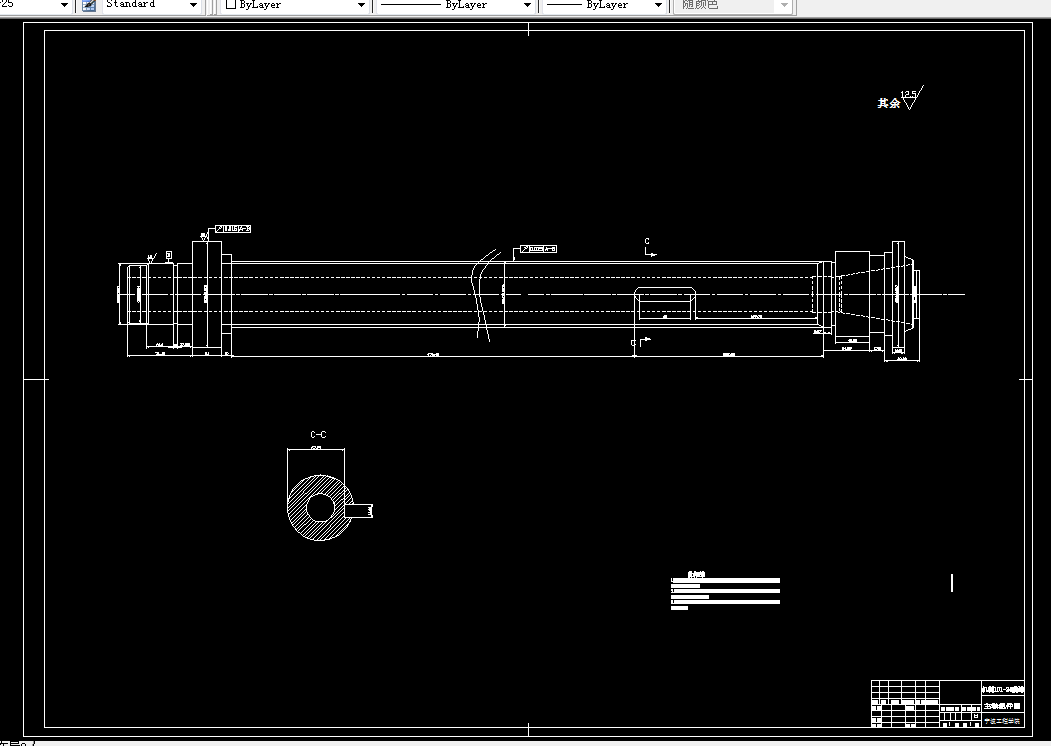

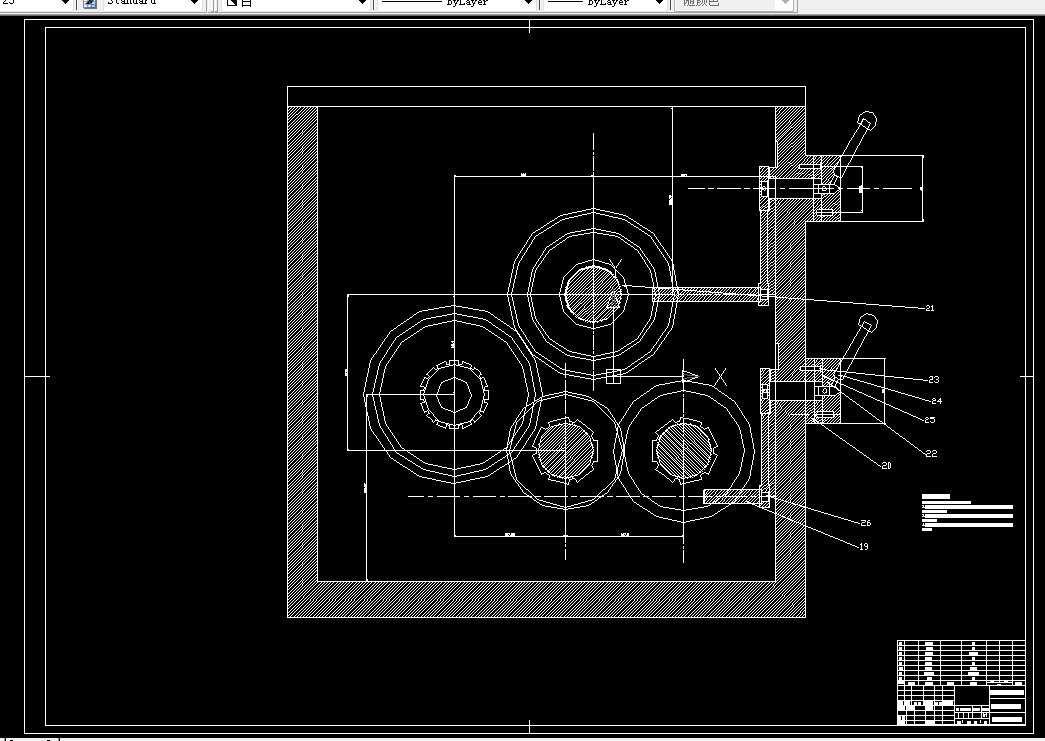

CAD版本本图纸,共3张


目 录

第1章 设计目的 1

第2章 设计步骤 1

2.1. 运动设计 1

2.1.1已知主要技术参数 1

2.1.2结构分析式 1

2.1.3转速图 1

2.1.4传动系统图 2

2.2. 动力计算 3

2.2.1 电机的选取 3

2.2.2 各传动轴的设计 3

2.2.3 确定各齿轮齿数 5

2. 2.4  带传动设计 6

2.3. 齿轮和轴的强度校核 7

2.3.1基本组齿轮 的校核 7

2.3.2轴强度校核 9

2.4. 轴承的选择和校核 12

2.4.1轴承的选择 12

2.4.2 轴承的校核 13

第3章 总结 13

第4章 参考文献 14
