S769-车床主轴箱设计[4KW 转速31.5-1400 Z=12] 下载积分：50　资料编号： S769

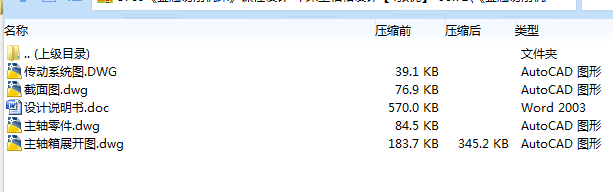

作品包括:

说明书1份，共21页，约5500字左右

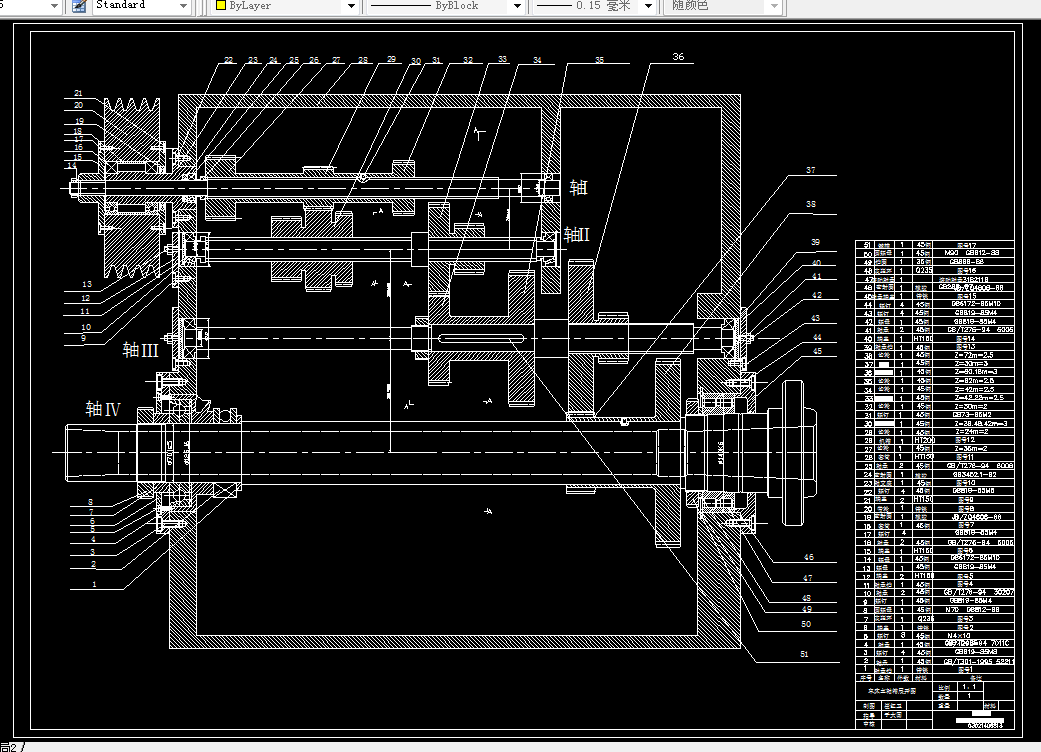

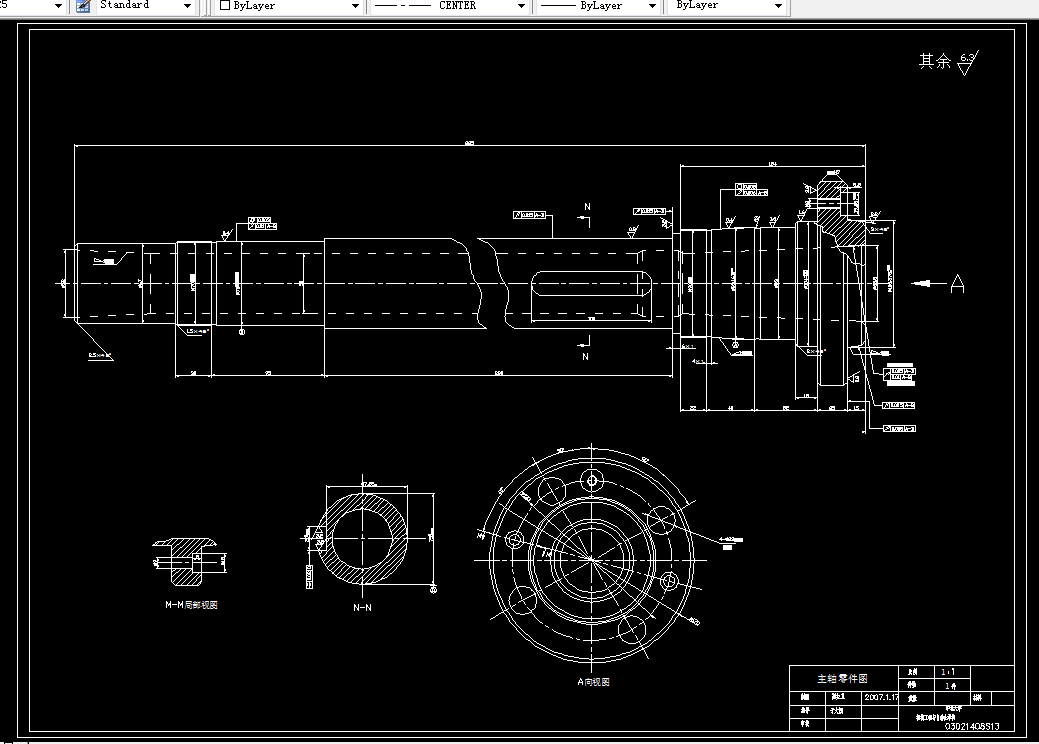

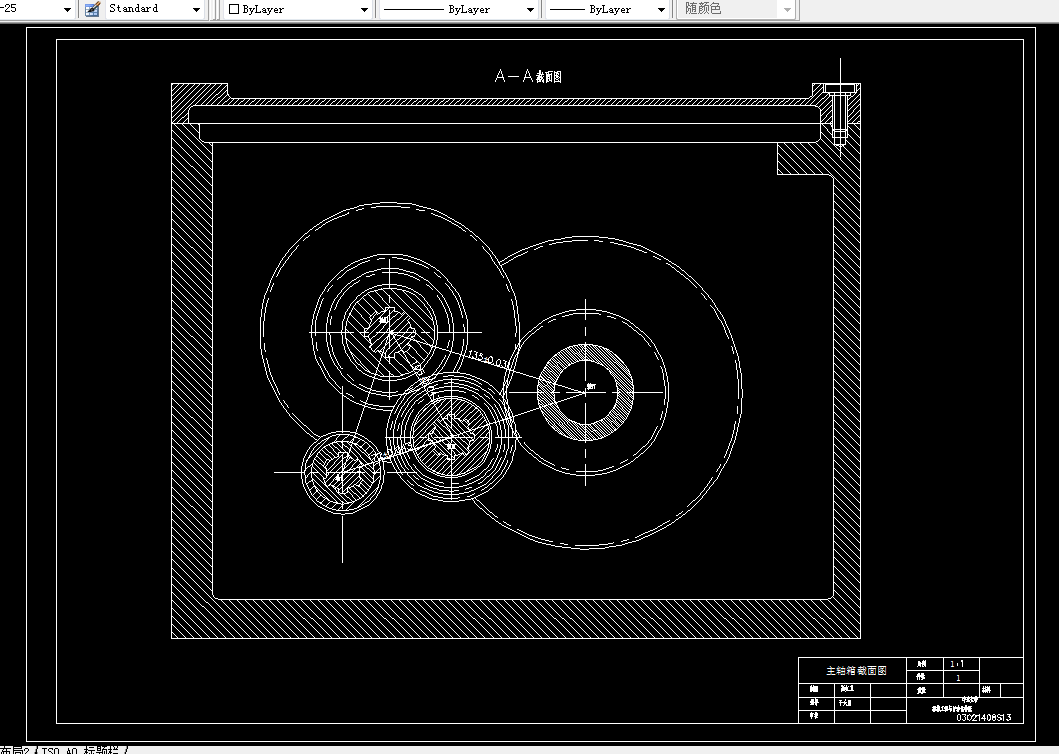

CAD版本本图纸，共3张

  目   录

1. 机床总体设计……………………………………………………………………………5

2. 主传动系统运动设计……………………………………………………………………5

2.1拟定结构式……………………………………………………………………………5

2.2结构网或结构式各种方案的选择……………………………………………………6

2.2.1 传动副的极限传动比和传动组的极限变速范围…………………………………6

2.2.2 基本组和扩大组的排列顺序  ……………………………………………………6

2.3绘制转速图……………………………………………………………………………7

2.4确定齿轮齿数…………………………………………………………………………7

2.5确定带轮直径…………………………………………………………………………8

2.6验算主轴转速误差……………………………………………………………………8

2.7 绘制传动系统图………………………………………………………………………8

3．估算传动件参数 确定其结构尺寸………………………………………………………10

3.1确定传动见件计算转速………………………………………………………………10

3.2确定主轴支承轴颈尺寸………………………………………………………………10

3.3估算传动轴直径………………………………………………………………………10

3.4估算传动齿轮模数……………………………………………………………………10

3.5普通V带的选择和计算………………………………………………………………11

4．结构设计………………………………………………………………………………….12

4.1带轮设计………………………………………………………………………………12

4.2齿轮块设计……………………………………………………………………………12

4.3轴承的选择……………………………………………………………………………13

4.4主轴主件………………………………………………………………………………13

4.5操纵机构………………………………………………………………………………13

4.6滑系统设计……………………………………………………………………………13

4.7封装置设计……………………………………………………………………………13

4.8主轴箱体设计…………………………………………………………………………13

4.9主轴换向与制动结构设计……………………………………………………………13

5.传动件验算…………………………………………………………………………………14

5.1齿轮的验算……………………………………………………………………………14

5.2传动轴的验算…………………………………………………………………………16

5.3花键键侧压溃应力验算………………………………………………………………19

5.4滚动轴承的验算………………………………………………………………………20

5.5主轴组件验算…………………………………………………………………………20
