Y190-C620普通车床的主轴变速箱设计40-1800，Z=12,5.5KW 下载积分：50　资料编号： Y190

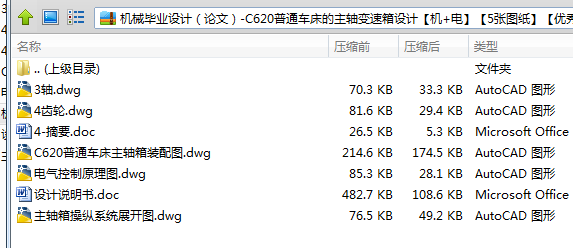

作品包括:

word说明书一份，共30页，约10000字

CAD版本图纸，共5张

目录

1  绪  论 2

1.1课题研究背景及选题的意义 2

1.1.1课题的背景 2

1.1.2研究的意义 2

1.1.3课题的目的 2

1.2完成的内容 3

2  机床主要参数的确定 4

2.1 动力参数的确定 4

2.2运动参数的确定 5

2.2.1 主轴最低和最高转速的确定 5

2.2.2 主轴转速数列的确定 5

3 主传动系统的设计 6

3.1 主传动方案拟定 6

3.2 传动结构拟定式的选择 6

3.2.1 确定传动组及各传动组中传动副的数目 6

3.2.2 分配总降速比 7

3.3 皮带轮直径和齿轮齿数的确定及转速图拟定 8

3.3.1确定皮带轮动直径 8

3.3.2 确定齿轮齿数 8

3.3.3 转速图拟定： 10

3.3.4 主轴转速系列的验算 10

3.3.5 传动系统图的拟定 12

3.4 确定各传动轴和齿轮的计算转速 12

4 传动件的估算和验算 13

4.1齿轮模数的计算 13

4.1.1 各传动轴功率的计算 13

4.1.2齿轮模数的计算 14

4.1.3 计算各轴之间的中心距 15

4.2 三角带传动的计算 15

4.2.1计算皮带尺寸 15

4.3 传动轴的估算和齿轮尺寸的计算 17

4.3.1确定各轴的直径 17

4.3.2 计算各齿轮的尺寸 18

5 主轴部件的验算 20

5.1验算主轴轴端的位移ya 20

5.2 前轴承的转角及寿命的验算 22

5.2.1 验算前轴承处的转角θβ 22

5.2.2 验算前支系寿命 22

6主传动系统的结构设计 24

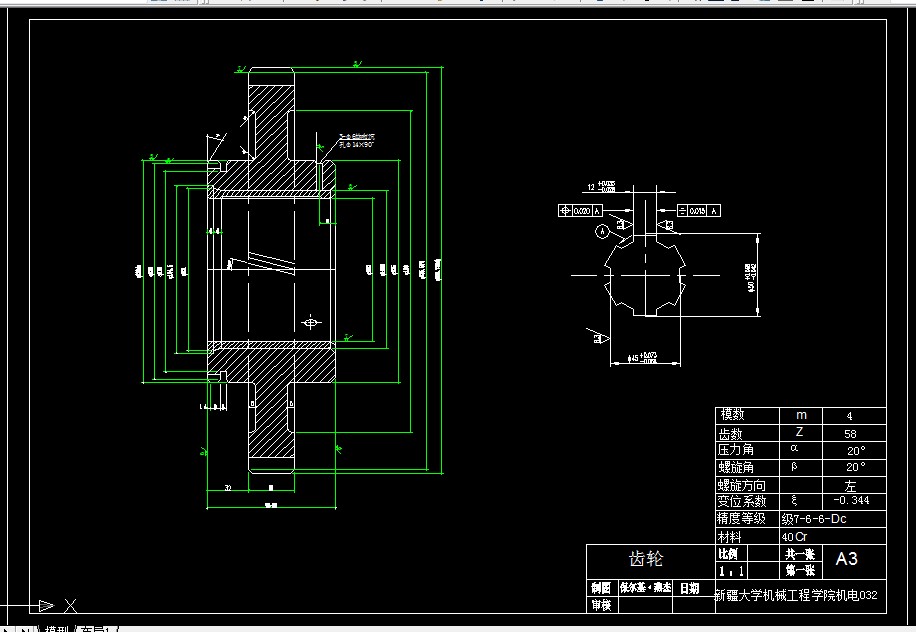

6.1 皮带轮及齿轮块设计 24

6.2 轴承的选择 24

6.2.1各轴承的选择 24

6.2.2 主轴设计 24

6.3箱体设计 24

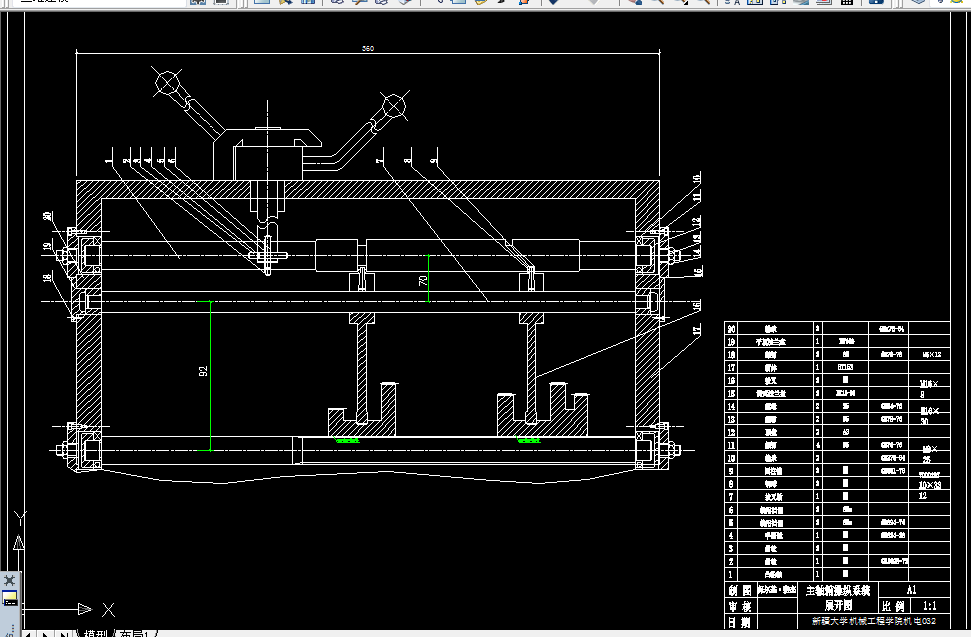

6.4操纵机构的设计 25

6.5密封结构及油滑 25

总   结 26

致   谢 27

参考文献 28

摘 要

机床设计和制造的发展速度是很快的。由原先的只为满足加工成形而要求刀具与工件间的某些相对运动关系和零件的一定强度和刚度，发展至今日的高度科学技术成果综合应用的现代机床的设计，也包括计算机辅助设计（CAD）的应用。但目前机床主轴变速箱的设计还是以经验或类比为基础的传统（经验）设计方法。因此，探索科学理论的应用，科学地分析的处理经验，数据和资料，既能提高机床设计和制造水平，也将促进设计方法的现代。

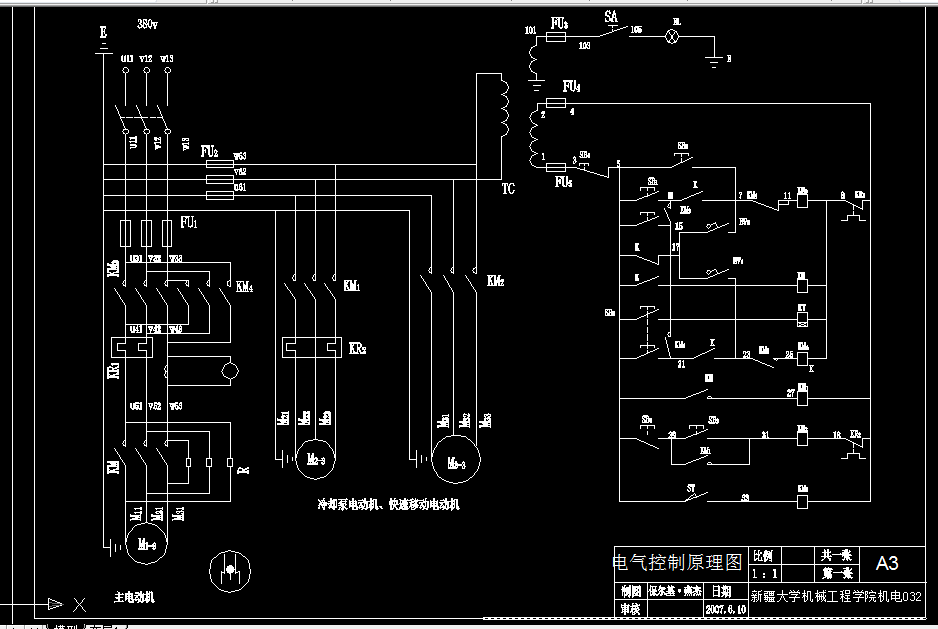

机床设计是学生在学完基础课，技术基础课及有关专业课的基础上，结合机床传动部件（主轴变速箱）设计进行的综合训练。我们毕业设计题目是Φ320普通车床的主轴变速箱设计及主轴箱电气控制线路设计。

在本设计中首先进行参数拟定，运动设计，动力计算和结构草图设计，轴和轴承的验算，主轴变速箱装配设计，设计计算说明书等内容。

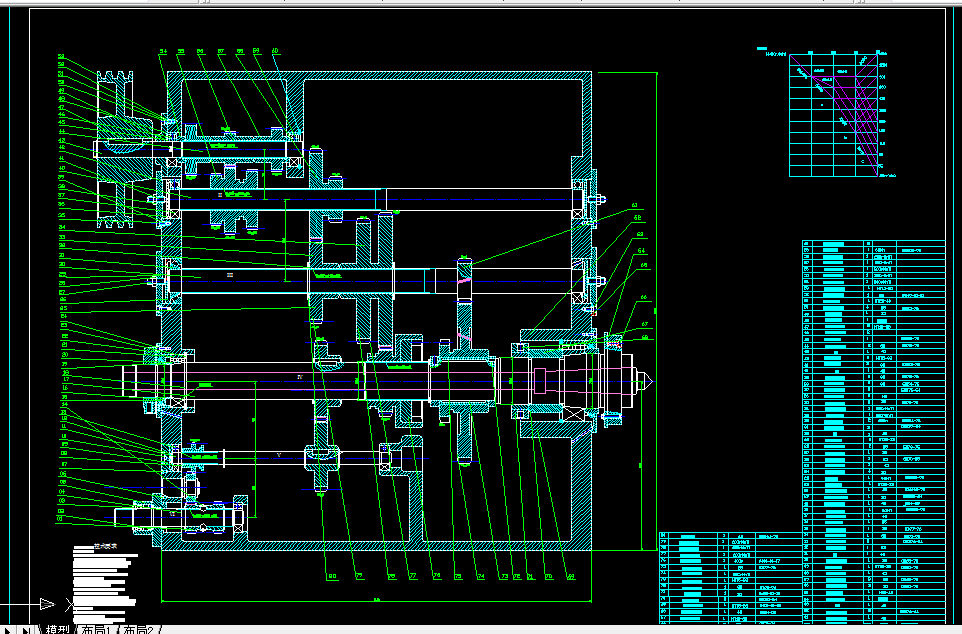

设计主轴变速箱的结构包括传动件（传动轴，轴承，带轮，离合器和制动器等），主轴组件，操纵机构，润滑密封系统和箱体及其联接件的结构设计与布置，用一张展开图和若干张横截面图表示。课程设计限于时间，一般只画展开图及一或两个截面图。

关键词：普通车床；变速箱
