ZZ13-普通车床主轴箱设计[5.5kw,1450,转速90-450,1.26,Z=8] 下载积分：50　资料编号： ZZ13

作品包括:

说明书1份，共44页，约13000字左右

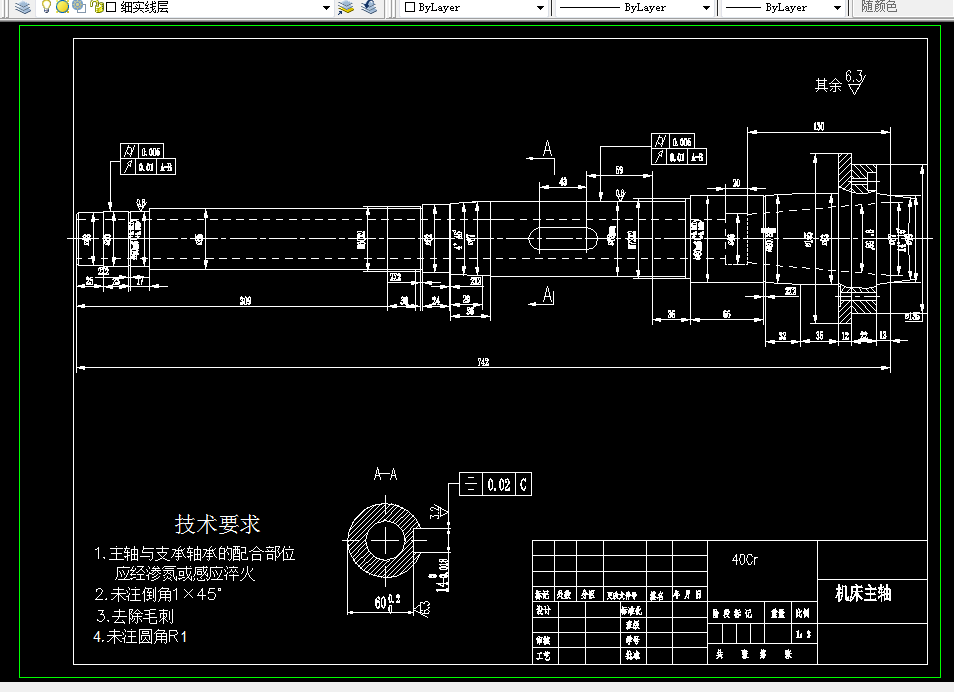

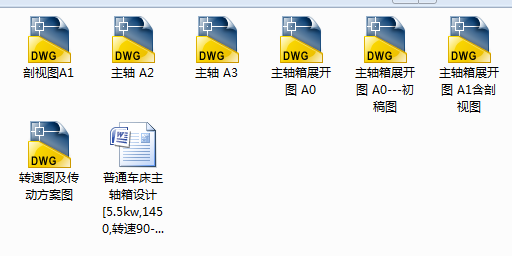

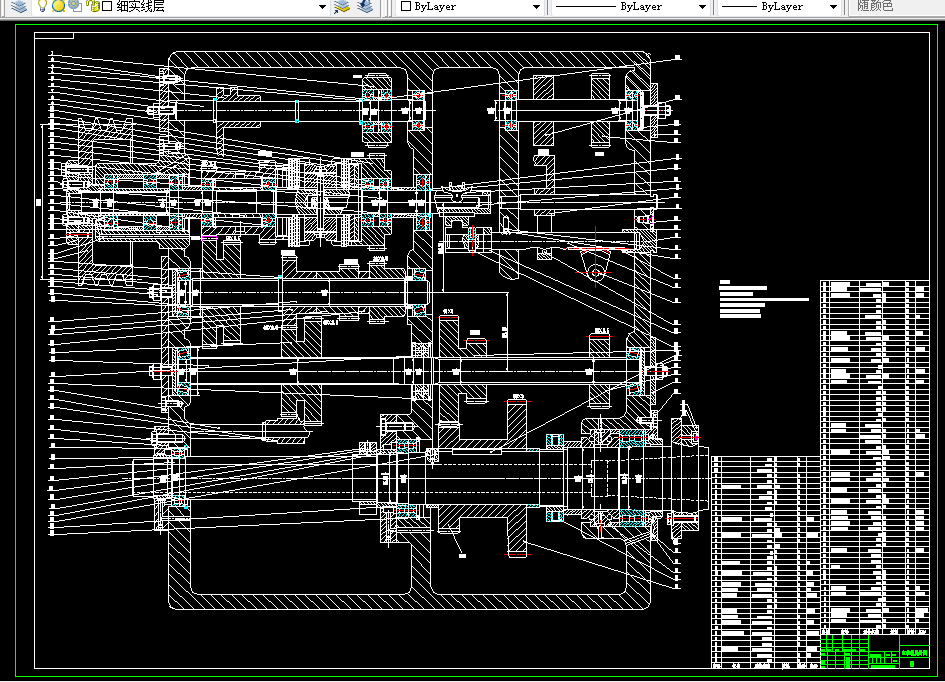

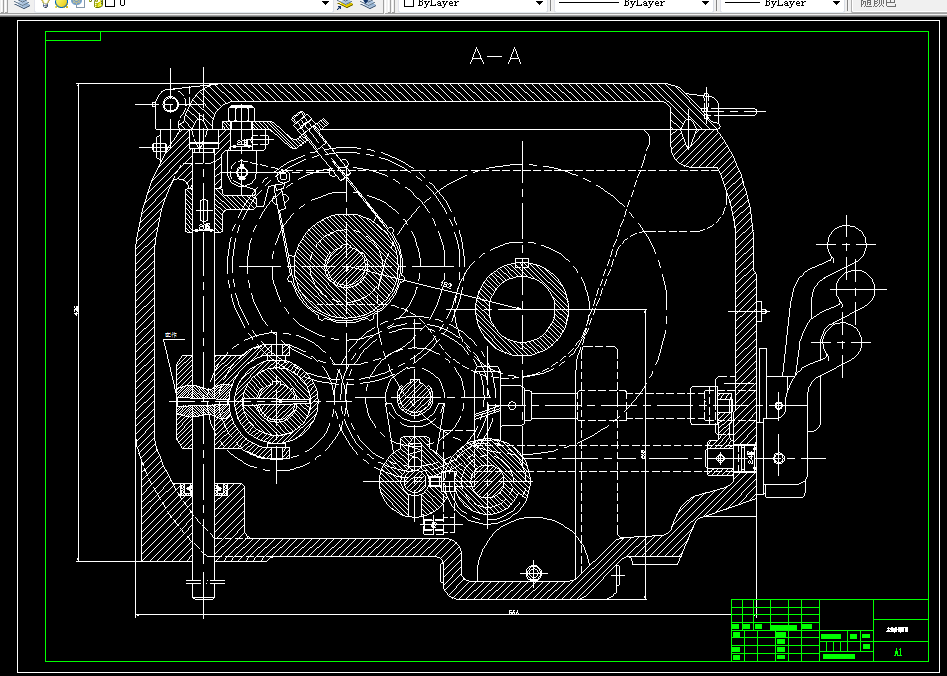

CAD图版本图纸，共3张

摘  要

根据机床主传动系统及主轴功率与转矩特性要求，分析了机电关联分级调速主传动系统的设计原理和方法。从主传动系统结构网入手，确定最佳机床主轴功率与转矩特性匹配方案，计算和校核相关运动参数和动力参数。本说明书着重研究机床主传动系统的设计步骤和设计方法，根据已确定的运动参数以变速箱展开图的总中心距最小为目标，拟定变速系统的变速方案，以获得最优方案以及较高的设计效率。在机床主传动系统中，为减少齿轮数目，简化结构，缩短轴向尺寸，用齿轮齿数的设计方法是试算，凑算法，计算麻烦且不易找出合理的设计方案。本文通过对主传动系统中二联滑移齿轮传动特点的分析与研究，绘制零件工作图与主轴箱展开图及剖视图。

关键词  分级变速；传动系统设计,传动副，结构网，结构式，齿轮模数，传动比

目  录

摘  要 2

目  录 4

第1章 绪论 6

1.1 设计的目的 6

1.2设计的内容 6

1.2.1 理论分析与设计计算 6

1.2.2 图样技术设计 6

1.2.3编制技术文件 6

1.3 设计题目、主要技术参数和技术要求 6

第2章 运动设计 8

2.1车床主参数和基本参数 8

2.2主轴的极限转速 8

2.2.1 主电机功率——动力参数的确定 8

2.2.2确定结构式 8

2.2.3确定结构网 8

2.2.4绘制转速图和传动系统图 9

2.3 确定各变速组此论传动副齿数 10

2.4 核算主轴转速误差 11

第3章 动力设计 12

3.1 带传动设计 12

3.1.1计算设计功率Pd 12

3.1.2选择带型 13

3.1.3确定带轮的基准直径并验证带速 13

3.1.4确定中心距离、带的基准长度并验算小轮包角 14

3.1.5确定带的根数z 14

3.1.6确定带轮的结构和尺寸 15

3.1.7确定带的张紧装置 15

3.1.8计算压轴力 15

3.2 计算转速的计算 15

3.3 齿轮模数计算及验算 15

3.4 传动轴最小轴径的初定 20

3.5 轴的校核 21

3.5.1 I轴的设计 21

3.5.2 II轴的设计 23

3.5.3 III轴的设计 26

3.6 主轴的校核 29

3.7 齿轮校验 31

3.8 轴承的校验 32

第4章 摩擦离合器的选择和计算 33

第5章 结构设计及说明 36

5.1 结构设计的内容、技术要求和方案 36

5.2 展开图及其布置 36

5.3 I轴（输入轴）的设计 36

5.4 齿轮块设计 37

5.5 传动轴的设计 38

5.6 主轴组件设计 39

结 论 41

参考文献 42

致  谢 43
