ZZ14普通车床的主轴箱部件设计[4KW,1450,20-250,1.26,12级变速] 下载积分：50　资料编号： ZZ14

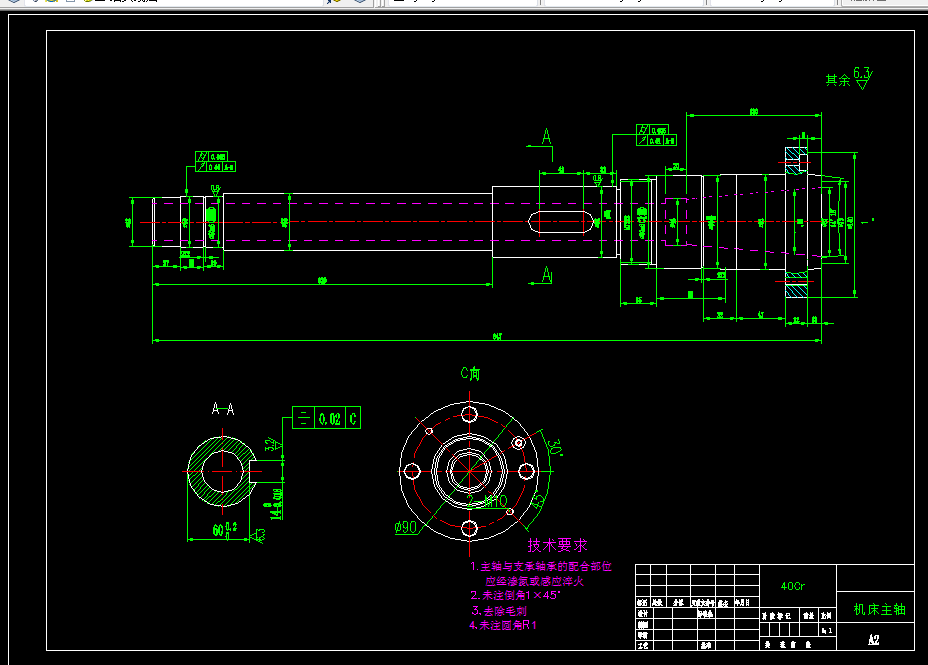

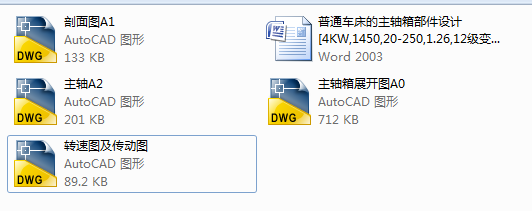

作品包括:

说明书1份，共46页，约11000字左右

CAD图版本图纸，共3张

摘  要

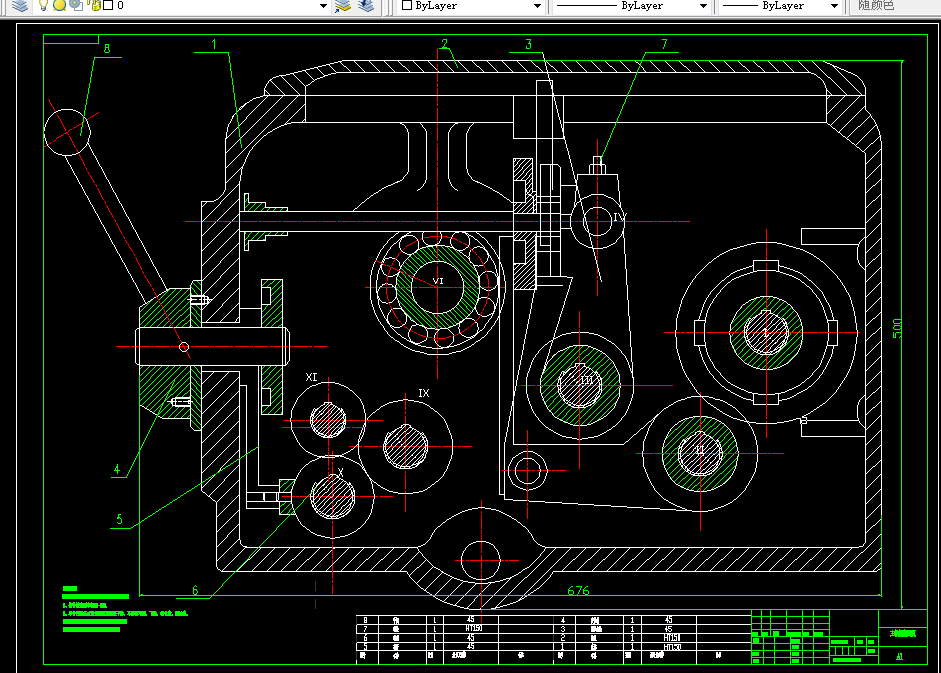

本设计着重研究机床主传动系统的设计步骤和设计方法，根据已确定的运动参数以变速箱展开图的总中心距最小为目标，拟定变速系统的变速方案，以获得最优方案以及较高的设计效率。在机床主传动系统中，为减少齿轮数目，简化结构，缩短轴向尺寸，用齿轮齿数的设计方法是试算，凑算法，计算麻烦且不易找出合理的设计方案。本文通过对主传动系统中三联滑移齿轮传动特点的分析与研究，绘制零件工作图与主轴箱展开图及剖视图。

关键词:传动系统设计,传动副，结构网，结构式

目  录

摘  要 2

目  录 4

第1章 绪论 6

1.1 设计的目的 6

1.2设计的内容 6

1.2.1 理论分析与设计计算 6

1.2.2 图样技术设计 6

1.2.3编制技术文件 6

1.3 设计题目、主要技术参数和技术要求 6

第2章 运动设计 8

2.1车床参数 8

2.2车床的变速范围R和最高转速 8

2.3确定级数主要其他参数 8

2.3.1 拟定主轴的各级转速 8

2.3.2 主电机功率——动力参数的确定 8

2.3.3确定结构式 9

2.3.4绘制转速图和传动系统图 9

2.4 确定各变速组此论传动副齿数 11

2.5 核算主轴转速误差 12

第3章 动力设计 13

3.1 带传动设计 13

3.1.1计算设计功率Pd 13

3.1.2选择带型 13

3.1.3确定带轮的基准直径并验证带速 14

3.1.4确定中心距离、带的基准长度并验算小轮包角 15

3.1.5确定带的根数z 15

3.1.6确定带轮的结构和尺寸 15

3.1.7确定带的张紧装置 15

3.1.8计算压轴力 15

3.2 计算转速的确定 17

3.3 齿轮模数计算及验算 18

3.4 传动轴的设计与校核 20

3.5.1 I轴的设计 22

3.5.2 II轴的设计 24

3.5.3 III轴的设计 27

3.5 主轴跨距计算及校核 29

3.6 轴承寿命校核 32

5.5 键的选用及其强度校核 35

第4章 摩擦离合器(多片式)的计算 38

第5章 主轴箱结构设计及说明 39

5.1 结构设计的内容、技术要求和方案 39

5.2 展开图及其布置 40

第6章 存在的问题 41

总结 43

参考文献 45

致  谢 46
