DY1177-基于S7-200 PLC和MCGS组态的燃油锅炉控制系统设计 下载积分：150　资料编号： DY1177

作品包括:

Word版说明书1份

PLC程序一份

MCGS6.2组态画面一份

电气控制CAD图纸一份

IO分配

第1章 诸论    1

2 控制要求    2

3 硬件设计    4

3.3 PLC输入和输出分配表    4

3.2 PL内部使用地址    6

3.3 外部PLC输入和输出接线图    6

4 MCGS简介    9

5 MCGS画面制作    11

5.1 通信设定    11

5.2 实时数据库建立    13

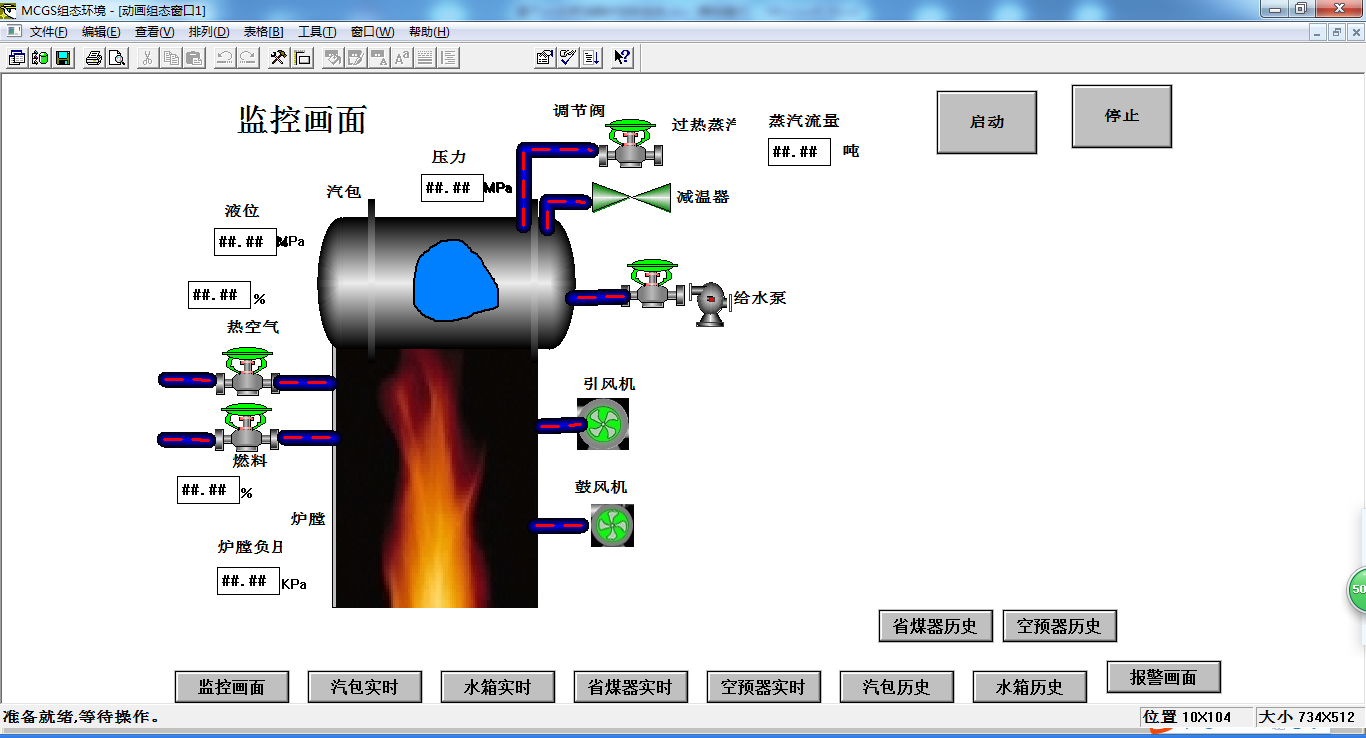

5.3建立画面    17

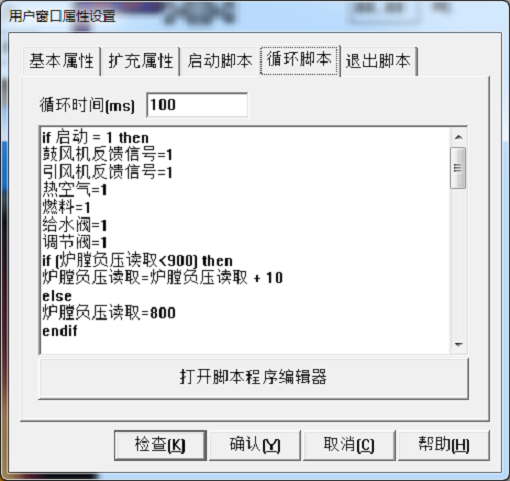

5.4脚本编写    22

5.5运行    24

结 束 语    28

谢 辞    29

参考文献    30

 燃油燃烧器自动控制：

燃油锅炉存在着炉膛冷爆的可能。冷炉起动时由于炉膛内油雾的大量积聚，在

锅炉起动时，有时点火时发生“璞璞”声。严重时会引起炉膛爆炸，造成设备

的破坏和人员伤亡。所以，燃烧器必须设有点火和停机的程序控制和多种安全

联锁保护装置。

燃油锅炉的起动、停止程序：

锅炉在实施点火启动之前，必须具备相应的启动条件。根据锅炉本身的性能要

求，经过暖炉后，当同时具备下列条件时，才算具备点火条件。

 (1)汽包液位正常;

(2)炉膛压力正常;

(3)燃料油温度正常;

(4)鼓风机运行正常;

(5)引风机运行正常;

(6)燃料油压力(供油调节阀前)正常

只有具备点火条件，点火程序才具备运行条件。为了保证安全点火启动，点火

程序中必须具备以下步骤:

点火开始(启动点火程序)→定时吹扫炉膛→炉膛吹扫情况判断→推进点火枪。

对油枪进行定时蒸汽吹扫→判断点火枪是否到位→点火枪定时打火→油枪供油

→火焰判断(在打火时间内炉膛着火则点火成功;打火时间到但没有火焰则点火

失败，退点火枪。如果点火失败在退点火枪的同时关断燃油，对油枪进行定时

吹扫，吹除残油;如果点火成功则只退点火枪。) →点火程序结束(判断点火成

功与否)，给出启动成功信息
