DY1218-基于三菱PLC和组态王组态煤矿通风机随瓦斯浓度自动控制设计 下载积分：150　资料编号： DY1218

作品包括:

Word版说明书1份

三菱PLC程序一份

组态王6.53一份

电气控制CAD图纸一份

IO分配

第1章  概述    4

第2章  设计要求    5

第3章  硬件设计    7

3.1 主电路设计    7

3.2 I/O口分配表    9

3.3 PLC接线图    9

第4章  控制系统程序设计    12

4.1 PLC编程软件介绍    12

4.2 PID命令介绍    13

4.3 PLC内部使用地址    14

4.4 程序流程图    16

4.5 梯形图程序    19

4.6 梯形图汇总    32

4.7 语句表程序    32

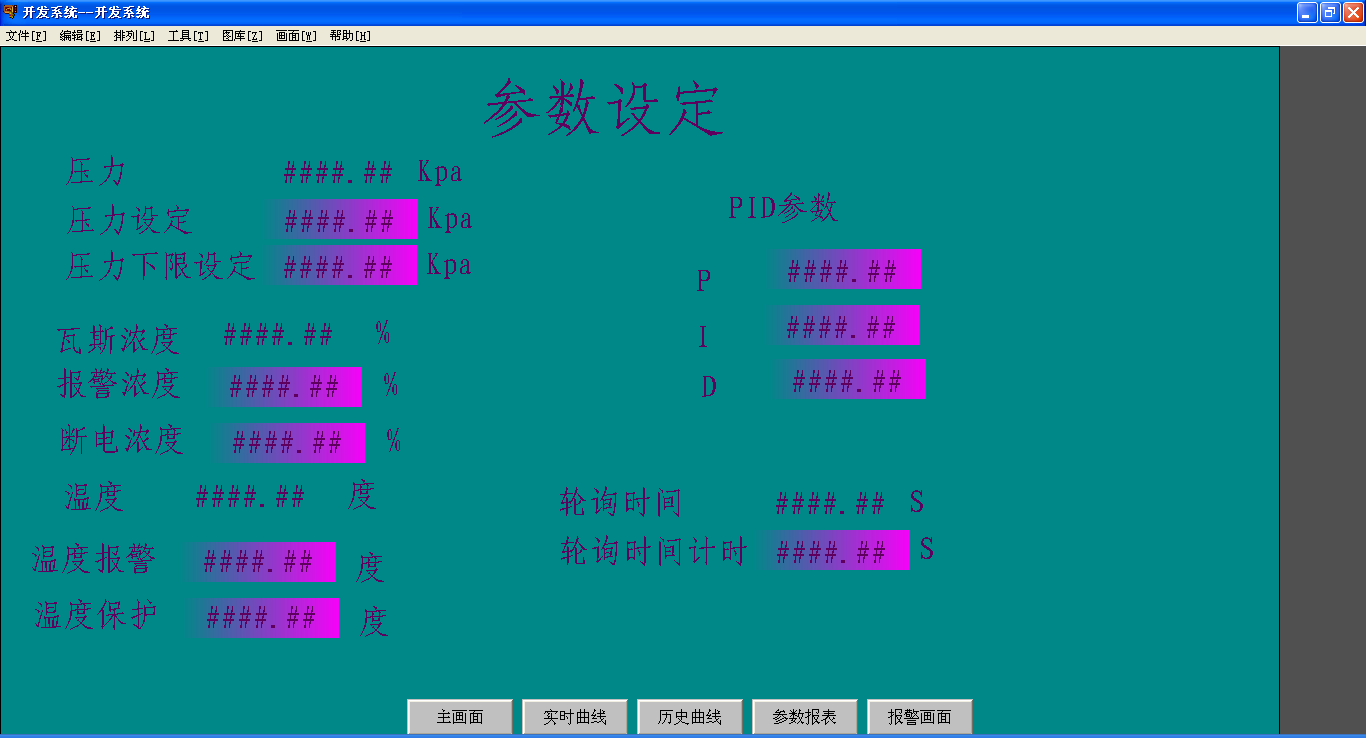

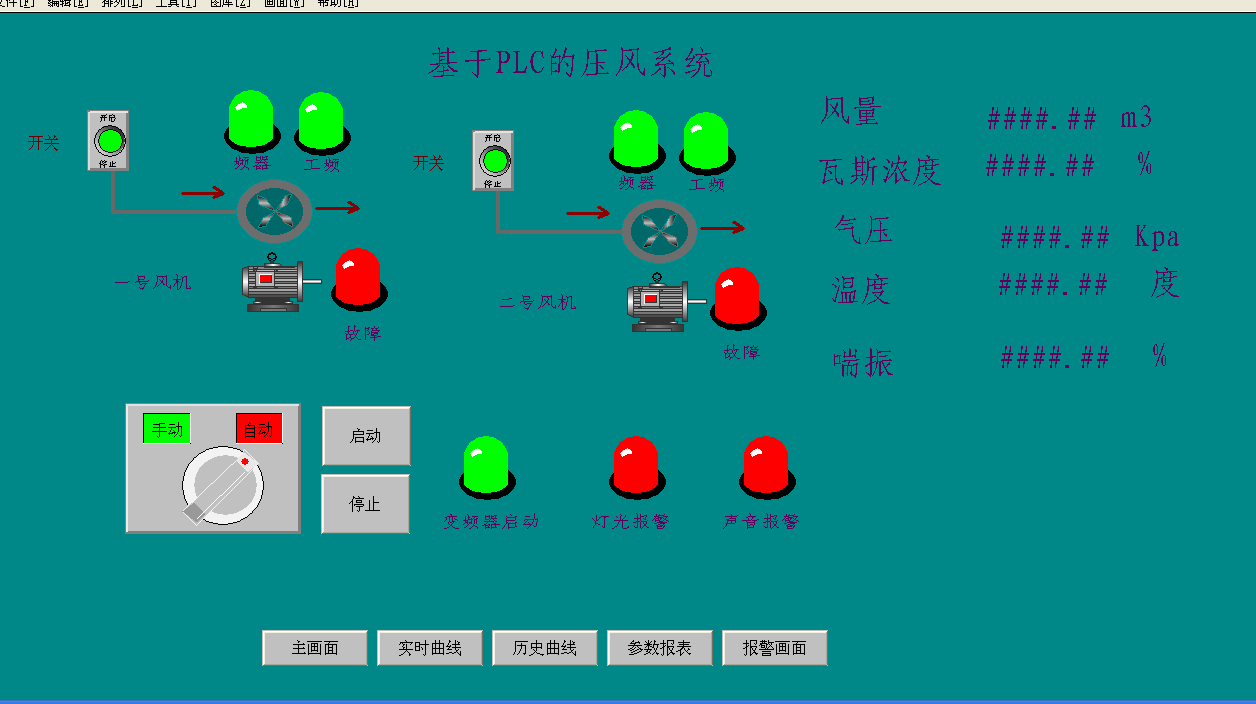

第5章  组态王画面制作    33

5.1 通信设定    33

5.2 组态变量的建立    36

5.3建立画面    37

5.4 运行    41

第6章  设计总结    43

参考文献    44

附  录    45

附录1梯形图汇总    45

附录2 程序清单    50

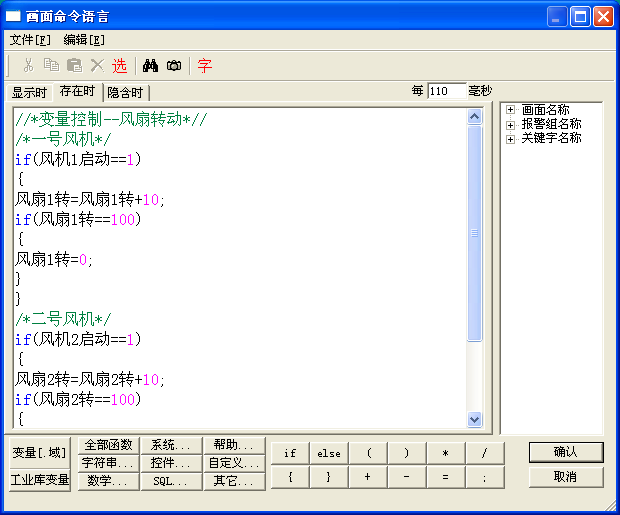

附录3 组态王命令    58

1、设计手动、自动两种工作模式，具有状态显示以及故障报警灯功能；

2、模拟量压力输入经PID运算，输出模拟量控制变频器；

3、在自动方式下，当井下压力低于设定压力下限时，两组风机将同时投入工作运行，同时发出指示和报警信号；

4、模拟量瓦斯输入，当矿井瓦斯浓度大于设定报警上限时，发出指示和报警。当瓦斯浓度大于设定断电上限时，PLC将切断工作面和风机组电源，防止瓦斯爆炸；

5、运用温度传感器测定风机组定子温度或轴承温度，当定子温度或轴承温度超过设定报警上限时，发出指示和报警信号。当定子温度或轴承温度超过设定风机组转换温度界限时，PLC将切断指示和报警信号并自动切断当前运行风机组，在自动方式下并能自动接入另一台风机组运行。若在手动方式下，工作人员手动切换；

6、为防止通风机的疲劳运行，在任何状态下，风机在累计运行设定时间后都会自动切换至另一台风机组运行。
