DY1204-S7-200PLC和组态王组态真假币检测自动售货5种货物五种 下载积分：150　资料编号： DY1204

作品包括:

Word版说明书1份

PLC程序一份

组态王6.53组态画面一份

电气控制CAD图纸一份

IO分配

摘    要    2

目录    3

1  前 言    5

1.1 课题研究背景    5

1.2 课题设计的内容    5

2  硬件设计    7

2.1 PLC型号的选择和确定    7

2.2 主电路设计    8

2.3 控制电路图    9

2.4 PLC输入和输出分配表    11

2.5 PLC接线图    11

3  软件程序设计    13

3.1   PLC 内部地址分配    13

3.2 程序流程图    13

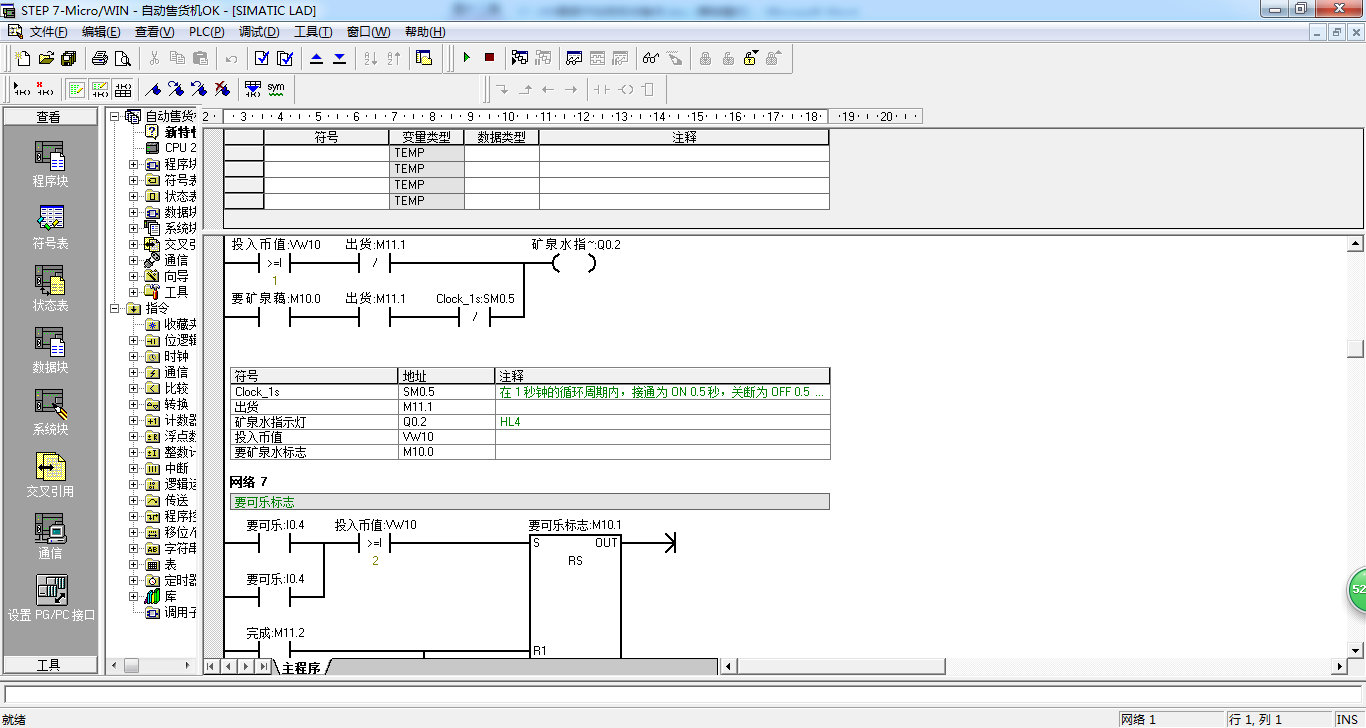

3.3 PLC梯形图    15

3.4 PLC梯形图程序汇总    26

3.5 PLC语句表程序    26

4   基于PLC的程序测试和仿真    27

4.1 S7-200仿真软件介绍    27

4.2 系统调试与仿真    28

4.2.1 假币    28

4.2.2 投币    28

4.2.3 出货    29

4.2.4 找零    30

4.2.5 结束    30

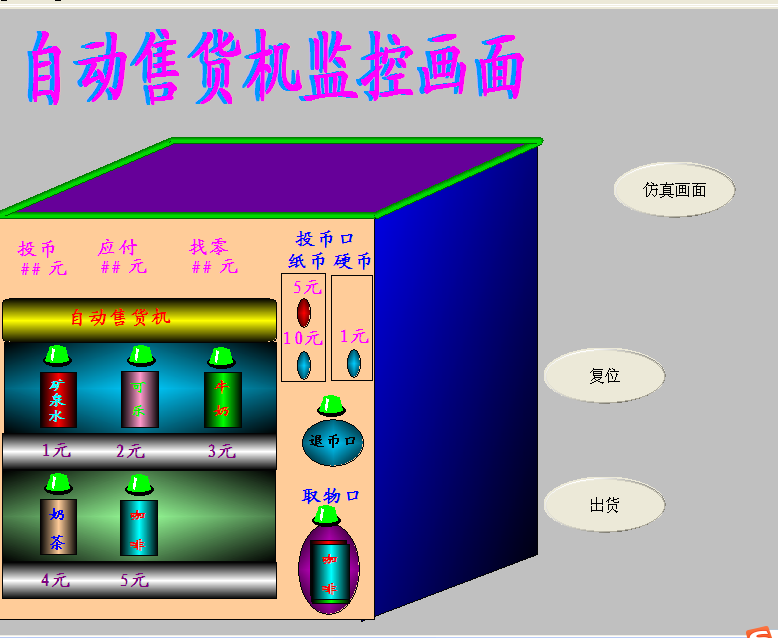

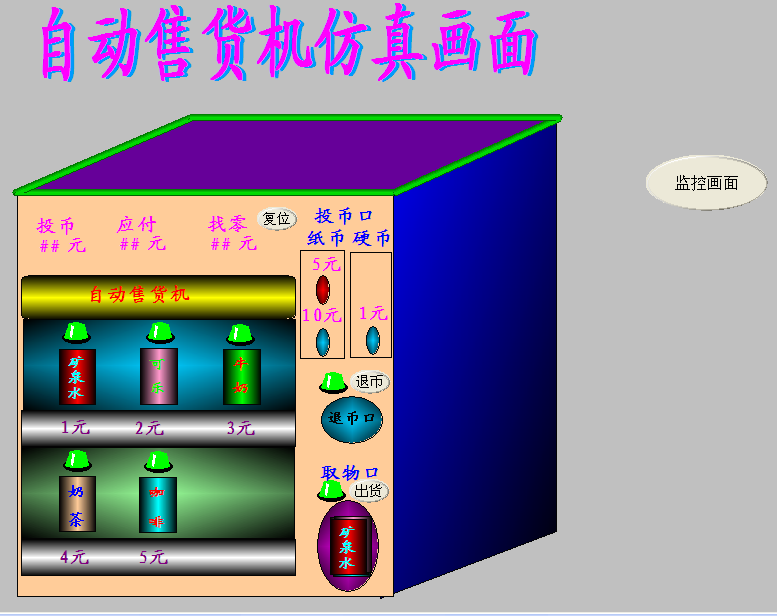

5   组态王画面制作    32

5.1 组态王通信设定    32

5.2 组态变量的建立    35

5.3建立画面    35

5.4 运行    37

结束语    42

参考文献    43

致  谢    44

附录    45

附录1 PLC梯形图程序汇总    45

附录2 PLC语句表程序    55

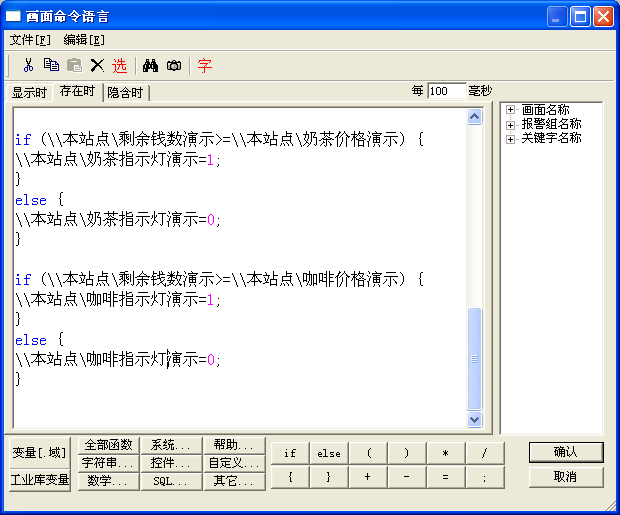

附录3 组态王命令语言    65

附录4 主电路和控制电路图    67

1.真假币识别，假币不计数，并报警；

2.投币类型分为1元（硬币）、5元、10元；

3.硬币和纸币各一个投钱处，出货口和退币口同一个出口；

4.分为五种饮料：矿泉水、可乐、牛奶、奶茶、咖啡，价格分别为1元、2元、3

元、4元、5元；

5.当钱数大于1小于2时矿泉水灯亮，大于2小于3时矿泉水和可乐灯亮，大于3小

于4时矿泉水、可乐和牛奶灯亮，以此类推；

6.按下饮料的按钮，电动机得点指示灯亮，相应饮料的灯闪烁。

钱数减去饮料钱数，等闪烁3秒，出货结束，再过3秒，退出剩余钱数（1元硬币
