DY1136-基于S7-200 PLC和组态王组态污水处理控制系统的设计 下载积分：150　资料编号： DY1136

作品包括:

Word版说明书1份

PLC程序一份

电气控制CAD图纸一份

IO分配

摘    要    I

ABSTRACT    II

1 绪 论    3

1.1 研究的目的和意义    3

1.2 国内外发展概况    3

2 系统设计和实现    4

2.1设计要求    4

2.2 系统组成    4

3 硬件设计    6

3.1 PLC的选择    6

3.2主电路图    6

3.3 控制电路图    10

3.4 PLC的I/O分配    12

3.5 PLC外围接线图    14

4 软件设计    17

4.1 PLC内部使用地址    17

4.2 PLC程序流程图设计    18

4.2.1手动模式    18

4.2.2自动模式    19

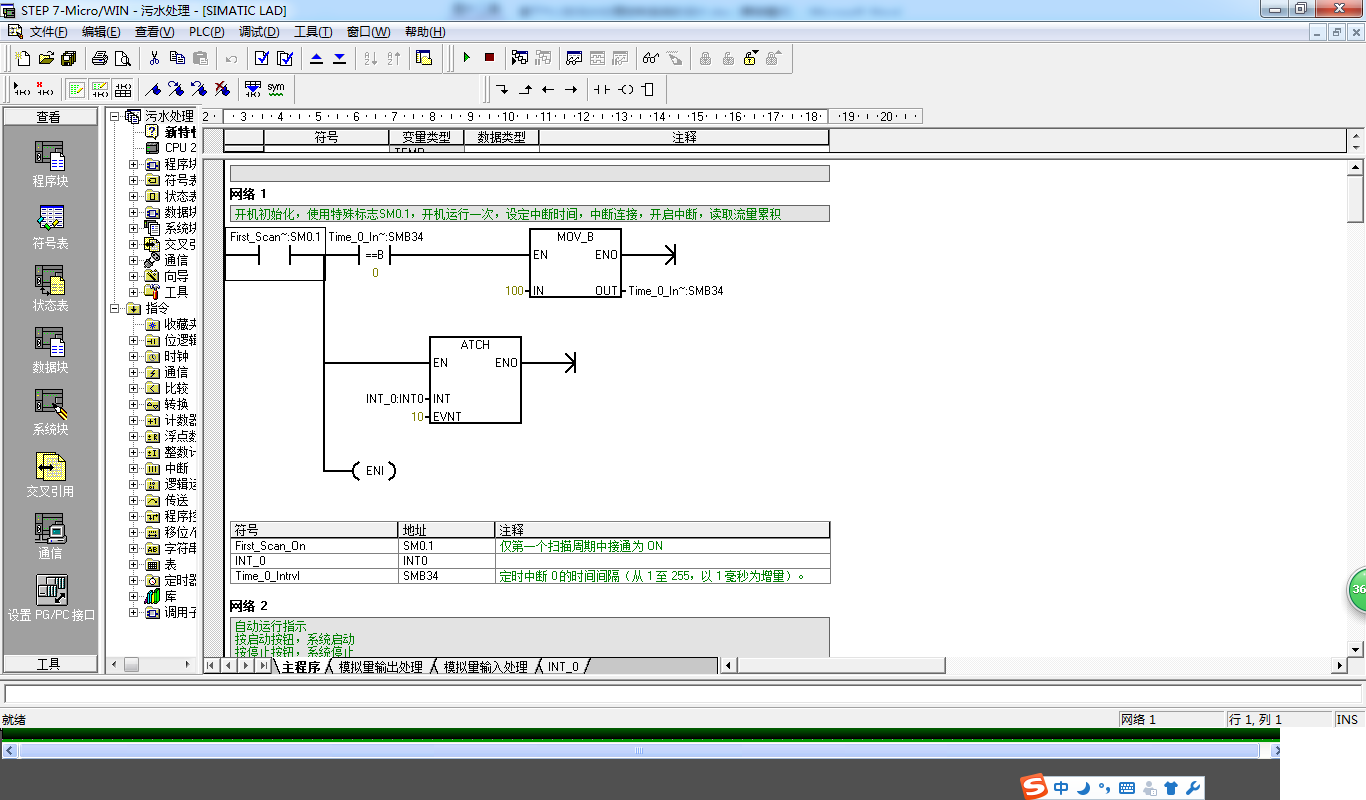

4.3 PLC梯形图    19

4.4 语句表程序    29

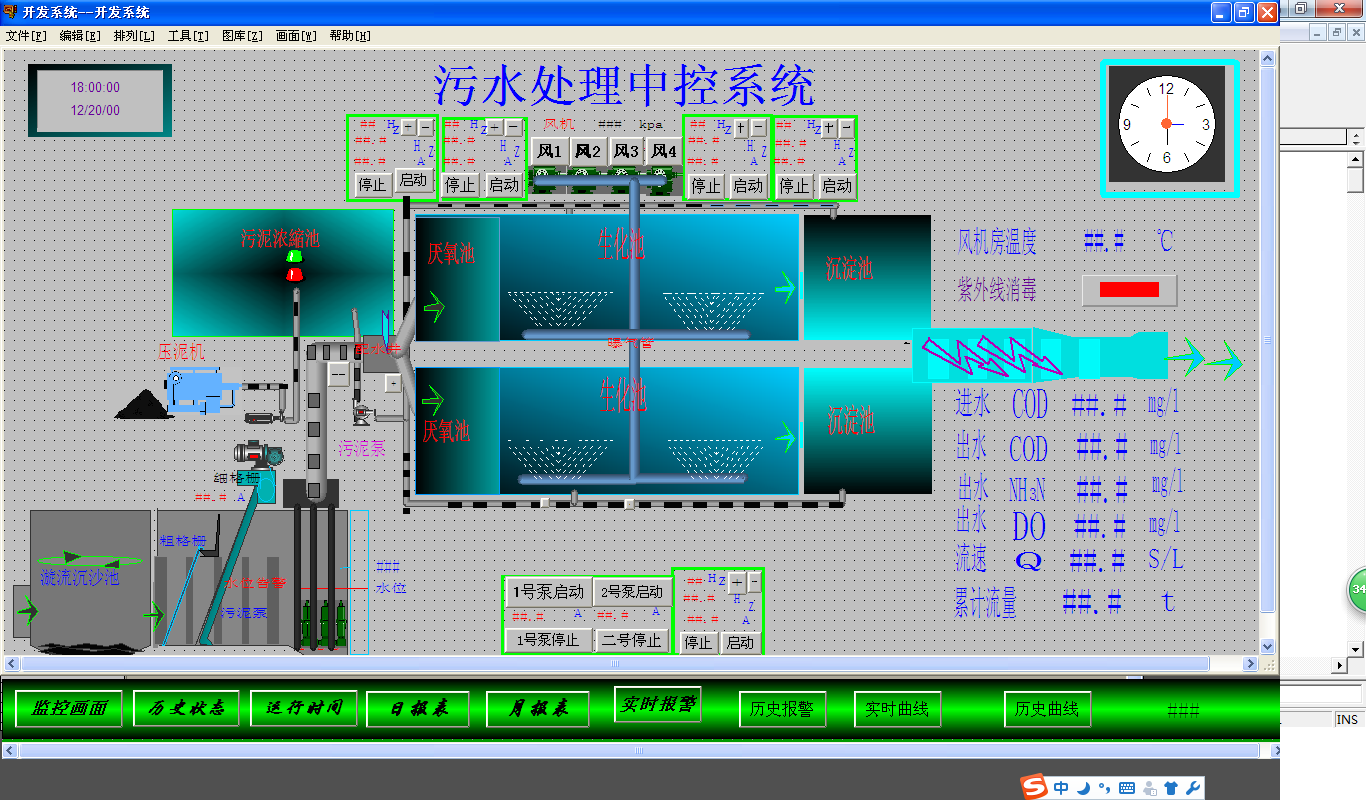

5 组态画面    30

5.1 通信设定    30

5.2数据词典    33

5.3建立画面    35

5.4运行    39

总 结    42

致 谢    43

参 考 文 献    44

附  录    45

附录1 梯形图程序汇总    45

附录2 语句表程序    75

污水由进水系统通过粗格栅和清污机进行初步排除大块杂质物体以及漂浮物等

，到达除砂池中。在除砂池系统中细格栅进一步净化污水中的细小颗粒物体，

将污水中的细小沙粒滤除后进入氧化沟反应池。在该氧化沟系统中进行生化处

理，分解污水中的有害物质，此环节用到一些化学药剂来加强处理效果，如复

合碱、氯气、油絮凝剂等。对污水进行除油、消毒、调整PH值。同时在该系统

中设置有溶解氧仪超声波检测器，通过它对污水中的含氧量进行检测，根据其

反馈到PLC的值来控制曝气机变频器的运行，改变污水中溶解氧的含量。潜水搅

拌机的作用是推进水流，使氧化沟的污水和活性污泥处于剧烈搅拌充分混合接

触，使生化反应更加充分，以最大程度地分解污水中的有害成分。经处理的污

水进入沉淀池中，在刮泥机的作用下进行物理沉淀，为了加强沉淀效果，同时

加入混凝剂和絮凝剂利用高分子助凝剂的强烈吸附架桥作用更加容易沉降。污

水经沉淀池处理最后到达脱水环节，离心式脱水机作用下进行脱水处理后排出

清水
