DY1131-S7-200PLC和组态王组态花样霓虹灯PLC控制系统设计 下载积分：150　资料编号： DY1131

作品包括:

Word版说明书1份

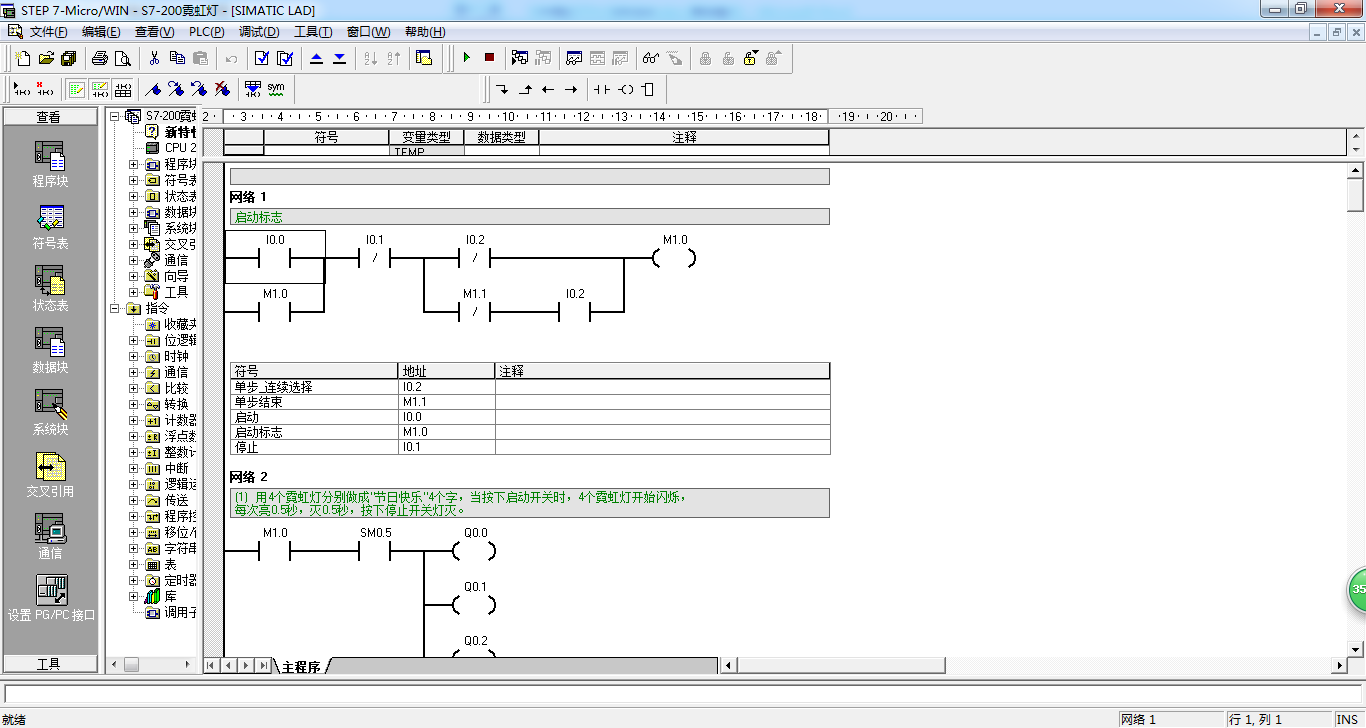

PLC程序一份

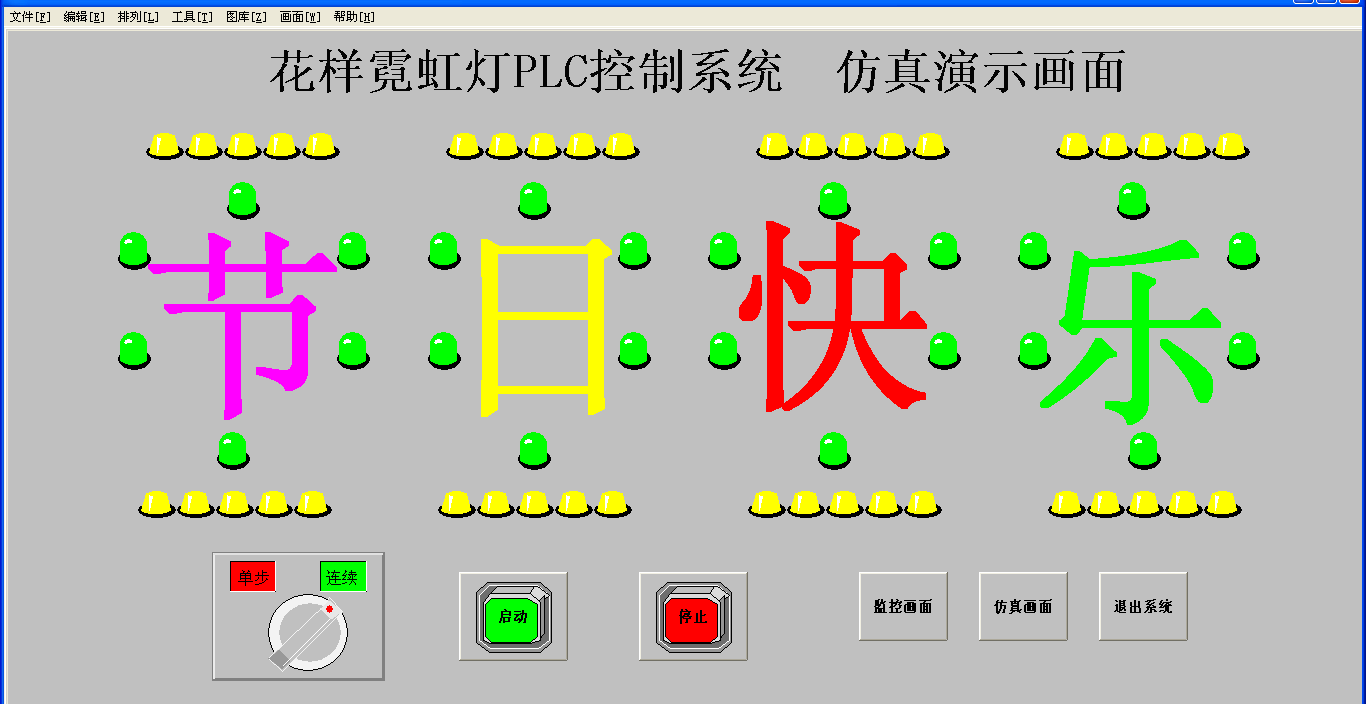

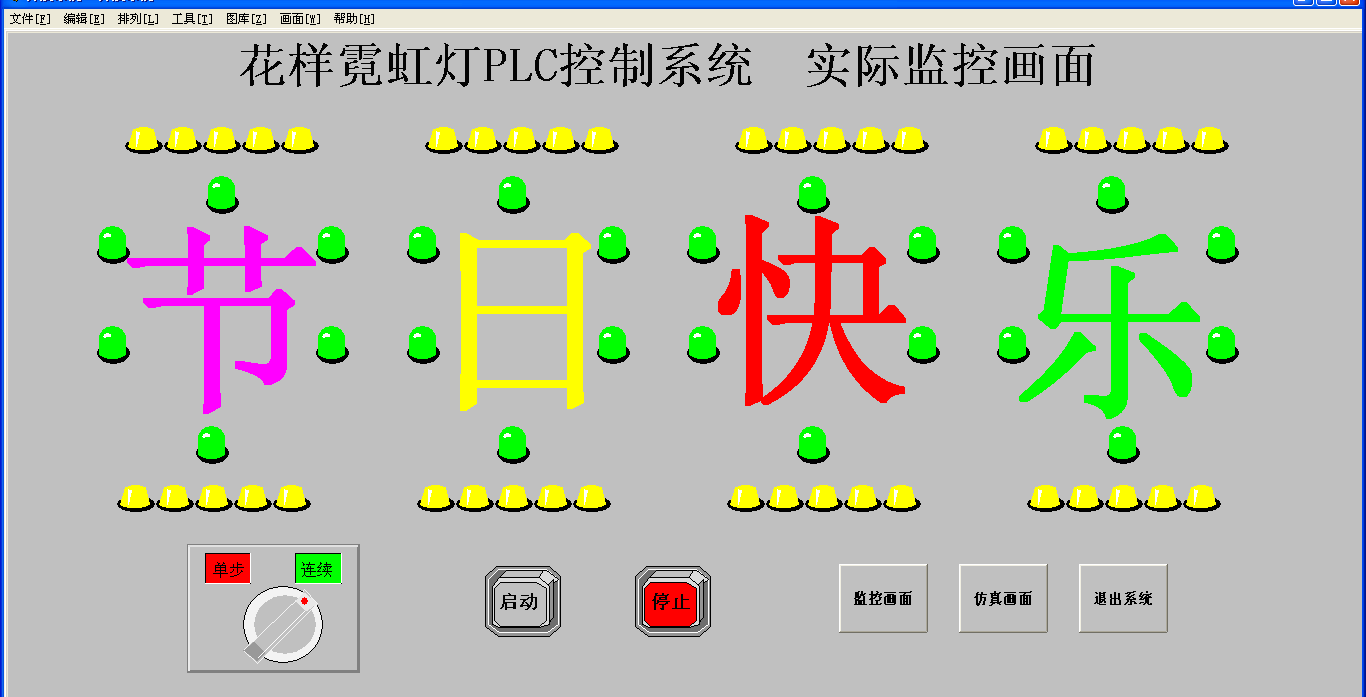

组态王6.53组态画面一份

电气控制CAD图纸一份

IO分配

摘    要    2

ABSTRACT    3

目 录    4

1  前 言    5

2 设计要求    6

3硬件设计    7

3.1 PLC选择    7

3.2 主电路设计    7

3.3 控制电路图    7

3.4 输入和输出分配    10

3.5 PLC接线图    10

4  程序设计    12

4.1 内部使用地址    12

4.2 程序流程图    12

4.3 程序时序图    15

4.4 PLC梯形图程序    16

4.5 语句表程序    22

5 组态画面的设计    23

5.1 通信建立    23

5.2 数据词典建立    26

5.3  画面建立    27

5.4  运行    29

结束语    31

参考文献    32

致  谢    33

附录    34

附录1 组态王循环命令    34

附录2 语句表程序    36

1) 采用用四个霓虹灯用于显示"节日快乐"四个字，每个灯控制一个字。当按下

系统启动按钮后，这四个霓虹灯字开始闪烁，每次亮0.5S，灭0.5S，当按下系

统停止按钮时，霓虹灯熄灭。

2) "节日快乐"四个字，每个字的周围有六个彩灯，命名为A、B、C、D、E、F彩

灯，当按下系统启动按钮后，六个彩灯执行同时亮1S，然后顺时针顺序各亮1S

；接下来同时亮1S，接着按逆时针顺序各亮1S，按此顺序循环执行，当按下系

统停止按钮，所有灯熄灭。

3) "节日快乐"四个字的上下各有五个彩灯，上下对应彩灯亮灭一致，命名为①

、②、③、④、⑤彩灯，当按下系统启动按钮，先从③彩灯开始亮1秒后熄灭，

在②、④彩灯亮1秒后熄灭，再①、⑤彩灯亮1秒后熄灭，再从③开始亮1秒后熄

灭，按此顺序循环执行，直到按下系统停止按钮，所有灯熄灭。

 4) 系统具有单步、连续控制控制模式可以选择

5) 系统有启动和停止按钮

6) 为了使用方便，系统电源采用AC220V交流电，霓虹灯和白炽灯以及PLC供电

均为AC220V
