N508-基于S7-1200 PLC和Wincc组态的镀锌生产线的设计 下载积分：150　资料编号： N508

作品包括:

Word版说明书1份，共48页，约6600字

S7-1200 PLC程序,博图V13程序一份

CAD版本图纸，共2张

摘 要

本设计是一个工厂的镀锌生产线，利用PLC和上位机组态软件Wincc通信实现自动、手动镀锌生产线控制系统。可以通过在上位机上控制系统执行手动还是自动操作，从而对西门子PLC下达指令，使西门子PLC按对应的程序执行，并利用西门子PLC（编程依次完成装料，化学脱脂、水洗、烘干、镀锌、冷却、钝化、干燥、卸料过程，并能通过通信在上位机软件Simatic Wincc上体现各环节的运行状态。为了提高自动控制系统的可靠性和设备的工作效率，设计了一套以PLC为核心的隧道排风控制系统。本系统采用西门子的S7-1214 型PLC为核心控制器，外加扩展1块8路数字量输入模块，和一块8路数字量输出模块，1块2通道模拟量输出模块。分析了工艺要求，设计硬件电路，控制电路，编制梯形图，使用Winccc组态软件和S7-1200仿真软件进行模拟演示，到达了设计目的。

关键词：镀锌生产线，PLC，梯形图

目 录

1 绪 论 4

1.1 课题研究背景 4

1.2 课题设计的目的和意义 4

2 控制系统设计要求 6

3  硬件设计 7

3.1 PLC的型号选择 7

3.2 变频器选择 7

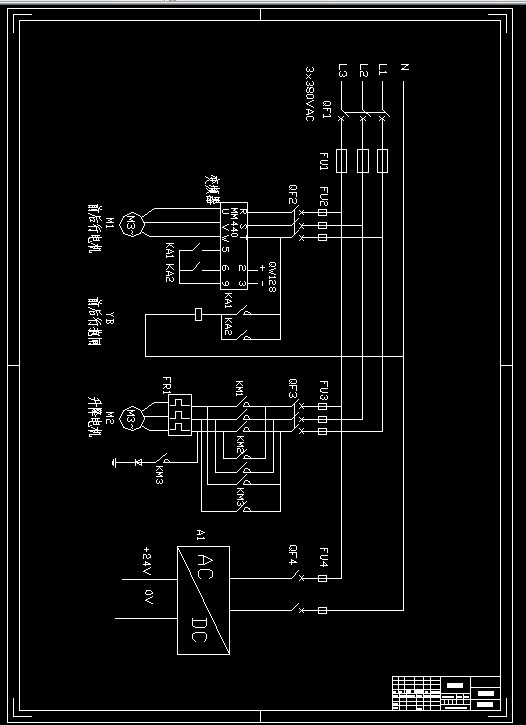

3.3 主电路设计 8

3.4 输入和输出分配表 10

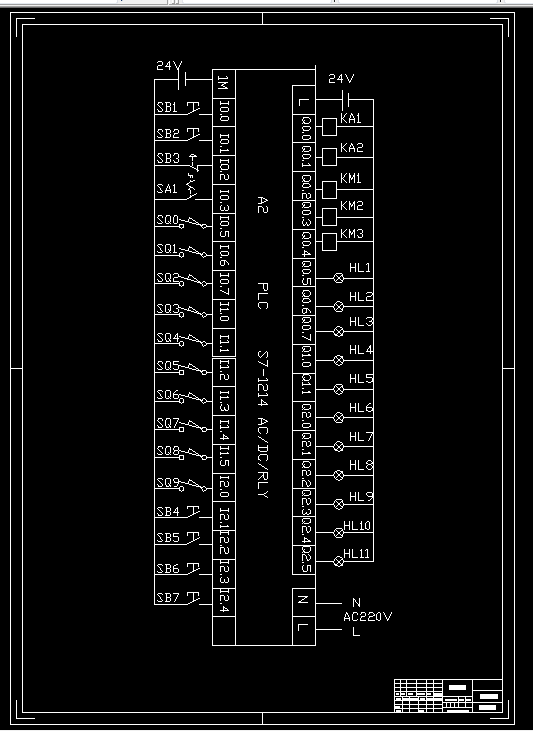

3.6 PLC输入/输出接线图 12

4  软件设计 15

4.1 PLC内部使用地址分配 15

4.2 硬件配置 16

4.3 PLC梯形图 程序 21

5   WINCC画面制作 36

5.1 新建项目 36

5.2 驱动设定 36

5.3 变量定义 38

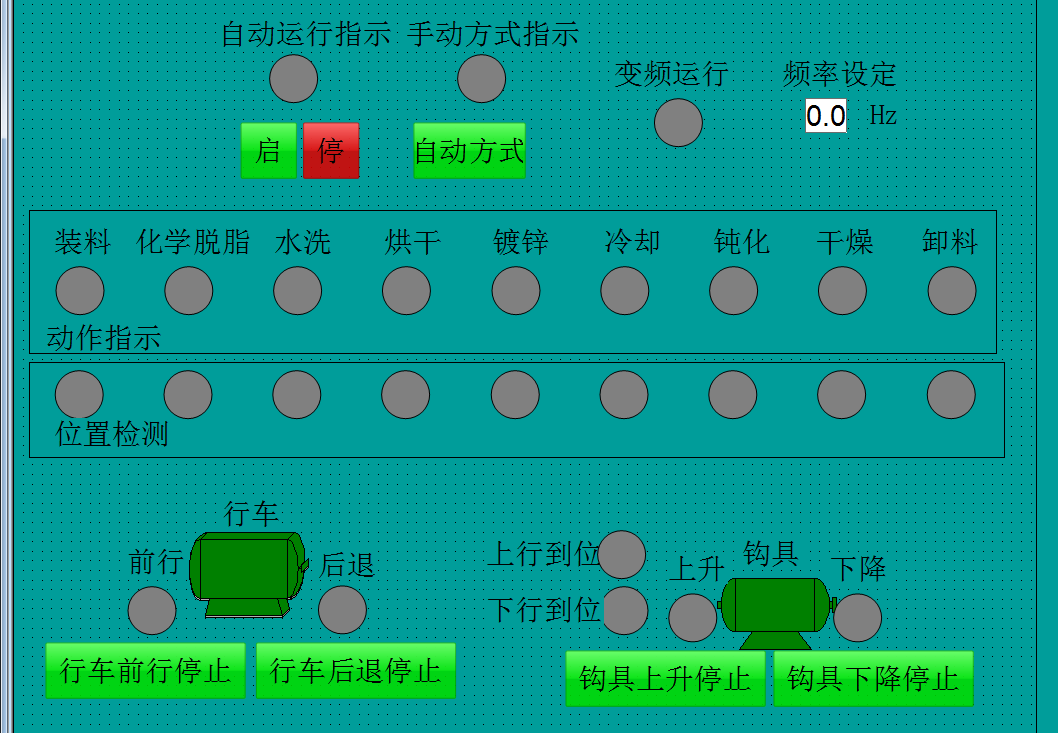

5.4 组态画面 40

5.5 运行 40

结 论 45

参考文献 46

致谢 47

附录 48

附录1 梯形图汇总 48

本设计是一个工厂的镀锌生产线，利用PLC和上位机组态软件Wincc通信实现自动、手动镀锌生产线控制系统。可以通过在上位机上控制系统执行手动还是自动操作，从而对西门子PLC下达指令，使西门子PLC按对应的程序执行，并利用西门子PLC（编程依次完成装料，化学脱脂、水洗、烘干、镀锌、冷却、钝化、干燥、卸料过程，并能通过通信在上位机软件Simatic Wincc上体现各环节的运行状态。
