DY1195-S7-300 PLC和Wincc Flexible触摸屏番茄大棚温湿度控制系统设计 下载积分：150　资料编号： DY1195

作品包括:

Word版说明书1份

S7-300 PLC程序一份

Wincc Flexible 2008 SP4触摸屏画面一份

电气CAD图纸图纸

IO分配

1绪论    1

1.1课题研究的背景及意义    1

1.2 国内外研究现状    1

2系统总体设计    3

3  硬件设计    4

3.1 PLC选择    4

3.2 湿度传感器选择    5

3.3 温度传感器选择    6

3.4 主电路设计    7

3.5 控制电路设计    8

3.6地址分配    9

3.7 I/O接线图    10

4 软件设计    11

4.1  内存地址分配与PID指令回路表    11

4.2  梯形图程序    11

4.3 PLC语句表程序    21

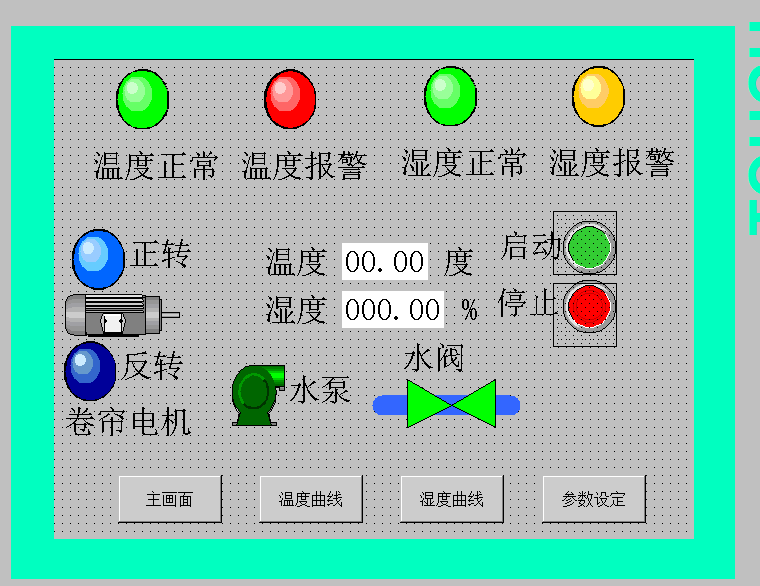

5 触摸屏画面设计    22

5.1 触摸屏选择    22

5.2 通信设定    22

5.3 变量建立    23

5.4 画面建立    24

结束语    27

参考文献    28

致   谢    29

附 录    30

附录1 语句表程序    30

用PH-QW温度传感器检测大棚里的温度，将温度转化成0-10V的直流电信号再经

由模拟量输入模块转换为数字信号，CPU处理数字信号，如果温度低于番茄生长

所需的温度，报警指示灯红灯以1HZ闪烁并且电机正转拖动大棚的卷帘到达下限

位停止实现大棚的增温度效果；如果温度高于番茄生长所需的温度，报警指示

灯红灯亮并且电机反转拖动大棚的卷帘到达上限位停止实现大棚的降温度效果

，如果温度符合番茄生长温度，报警指示灯绿灯亮并且电机不工作。用PH-TS湿

度传感器检测大棚里的湿度，将湿度转化成4-20MA的电信号再经由模拟量输入

模块转换为数字信号，CPU处理数字信号,如果湿度低于番茄生长所需的湿度，

报警指示灯黄灯亮并且大棚的水泵工作通过电磁阀洒水，当达到番茄正常生长

的湿度，报警指示灯绿灯亮并且水泵和电磁阀停止工作
